高柔性伺服电机电缆-拖链用伺服电缆

高柔性伺服电缆|拖链伺服电缆主要适用于连续移动场合,如拖链、机器人等的安装连接,该电缆将信号传输线和电源连接线集成于一体,节省安装空间减轻自身重量,保持工作的可靠性和稳定性。
伺服电缆还可用于固定伺服系统安装用,例如在干燥,潮湿和严重潮湿房间里有一般机械需求的机器和工业化工厂的构造,例如自动化技术,控制和生产工程,机器人和工业化工厂的构造,电机构造,驱动系统等。集控制和电源连接于一体,同时有整体屏蔽型。除节约安装空间和减轻自身重量外,其他优点还包括易于装配,具有很好的可靠性和温度性。

高柔性伺服电机电缆-拖链用伺服电缆的产品特性:

◆柔软性(可定制超高柔韧性)
◆耐油、耐热性能优异◆耐弯折、较长使用寿命
◆不粘安装
◆聚氨酯伺服电缆PUR护套不含橡胶(敷设时不引起湿气和灰尘)
◆优异的电磁性能以及稳定的信号传输特征
◆可根据需要进行电缆集束
 聚氨酯伺服电缆pur护套产品特性

高柔性伺服电机电缆-拖链用伺服电缆

◆聚氨酯PUR护套不含橡胶(敷设时不引起湿气和灰尘)
◆更高强度抗拉性抗撕裂、耐曲抗扭、耐磨耐刻痕和较重的机械负荷
◆耐寒、防水解和微生物、防油和冷却剂
◆抗辐射、耐臭氧、耐候、耐酸碱盐雾腐蚀、抗溶剂

高柔性伺服电机电缆-拖链用伺服电缆的参数规格:

导体:多股裸铜丝绞合导体(镀锡铜丝请事先说明)耐腐蚀性强
绝缘:电源芯线:特殊混合弹性体丁晴/汽车料/TPE等材料绝缘
          控制芯线:优质PE/TPE材料绝缘
颜色标识:电源芯线:带有连续数字编号的黑色芯线,3芯以上带一根黄/绿双色地线
                 控制芯线:红、蓝双色绝缘
芯线结构:防扭分层设计,控制芯线0.34mm2~2.5mm2成对双绞线与电源芯线总成缆
分屏蔽:成对铝箔麦拉绕包屏蔽控制或镀锡铜丝编织网屏蔽
内衬层:柔性无纺布带、聚酯带或铝箔麦拉
总屏蔽:镀锡铜丝编织网屏蔽
护套:特殊改性弹性体丁晴/special PUR材料
护套颜色:黑色(RAL9005)/灰色(RAL7001)/橙色(RAL2003)
备注:南游电缆可提供来样、来图加工定制生产高柔性伺服电缆|拖链伺服电缆系列产品。

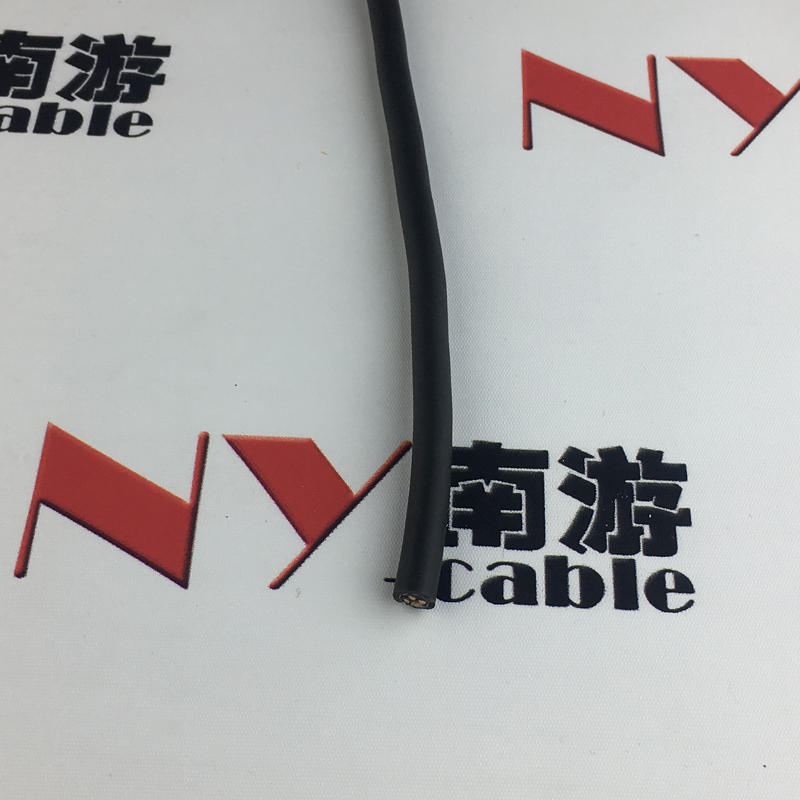

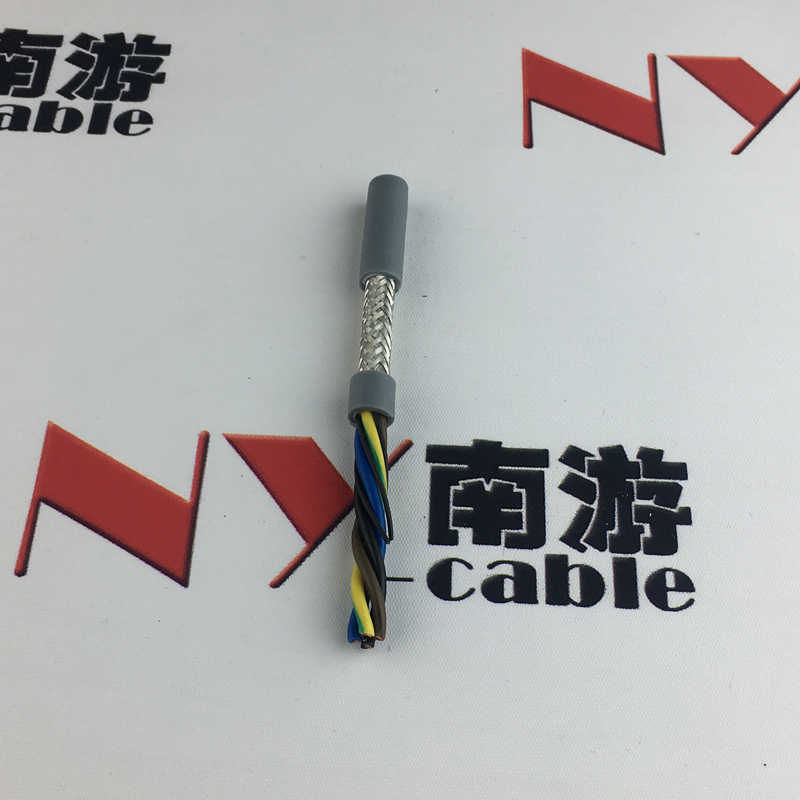

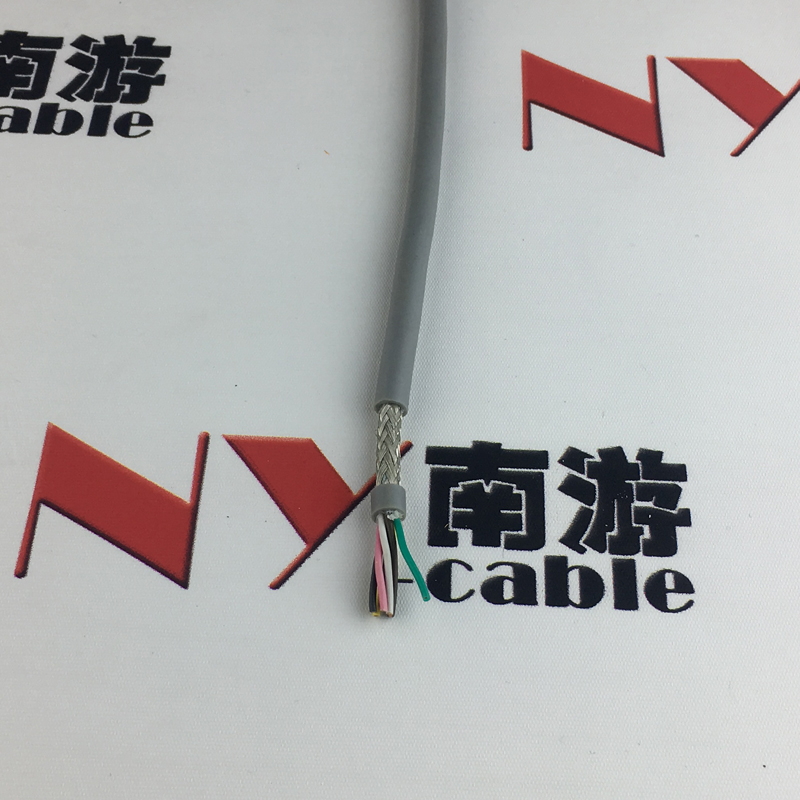

高柔性伺服电机电缆-拖链用伺服电缆规格及图片

0.1*16C 13 0.1 95.0 7.7 8.2
0.14*16C 18 0.1 105.4 7.9 8.4
0.2*16C 25 0.1 120.2 8.3 9.0
0.3*16C 36 0.1 178.0 11.3 12.0
0.4*16C 50 0.1 181.7 10.0 10.7
0.5*16C 60 0.1 233.5 11.6 12.3
0.75*16C 90 0.1 285.0 12.4 13.1
1.0*16C 121 0.1 377.9 14.3 15.0
1.5*16C 182 0.1 543.5 17.4 18.8
2.0*16C 245 0.1 744.0 20.5 22.1
2.5*16C 154 0.14 890.2 22.4 24.0
4.0*16C 252 0.14 1232.4 25.4 27.5
6.0*16C 370 0.14 1743.8 30.0 32.1
