伺服系统用柔性电缆-伺服电缆

伺服电缆|伺服系统专用电缆,又被称为伺服电机电缆、伺服动力电缆、伺服电机电源线、伺服固定用电缆、伺服移动用电缆、RVVYP等,新型环保系列产品,南游伺服电缆伺服系统专用电缆具有高柔性、耐磨、耐折、耐油、耐弯曲、抗拉、抗扭、抗干扰、抗老化等一系列独有的特性,使用寿命长,细而柔软多股的铜线不易折断或刺破外护套,多股纤维填充绳确保电缆圆整,提高电缆抗拉伸、抗摇摆的性能,优质的外护套材质确保了电缆特有的性能。

伺服系统用柔性电缆-伺服电缆的适用范围:

南游伺服电缆应用于智能型伺服驱动的工业适合于固定安装和柔性移动使用,例如在干燥、潮湿或严重潮湿的房间里有一般机械需求的机器和工业化工厂的构造。组合结构伺服电缆优化组合电源和控制芯线,同时提供驱动和能源并对相应的温度监控器进行制动。例如智能伺服驱动自动化技术、动力设备、控制和生产工程,处理系统、机器人和工业化工厂,汽车制造工业、木材加工中心线路等。


伺服系统用柔性电缆-伺服电缆的相关参数:

导体:多股裸铜丝绞合导体(镀锡铜丝请事先说明)耐腐蚀性强;绝缘:电源芯线:特殊混合弹性体丁晴/汽车料/TPE等材料绝缘  控制芯线:优质PE/TPE材料绝缘
颜色标识:电源芯线:带有连续数字编号的黑色芯线,3芯以上带一根黄/绿双色地线
                 控制芯线:红、蓝双色绝缘
芯线结构:防扭分层设计,控制芯线0.34mm2~2.5mm2成对双绞线与电源芯线总成缆
分屏蔽:成对铝箔麦拉绕包屏蔽控制或镀锡铜丝编织网屏蔽
内衬层:柔性无纺布带、聚酯带或铝箔麦拉
总屏蔽:镀锡铜丝编织网屏蔽
护套:特殊改性弹性体丁晴/special PUR材料
护套颜色:黑色(RAL9005)/灰色(RAL7001)/橙色(RAL2003)
备注:南游电缆可提供来样、来图加工定制生产伺服电缆系列产品。
根据伺服系统应用需要,屏蔽层可能因电机的往复运动而需要在线缆内部承受频繁的弯曲或绞制,因此伺服电缆编码器电缆的设计和制造也应该能确保其内部条件,如导线之间、导线与屏蔽层之间的相对位置和屏蔽层的覆盖范围,不会随着线缆长时间的连续弯折而发生改变。连接器也是伺服电机线路中十分关键的部分,同时因为屏蔽层在这些地方是开路的,因此必须非常小心地进行连接。

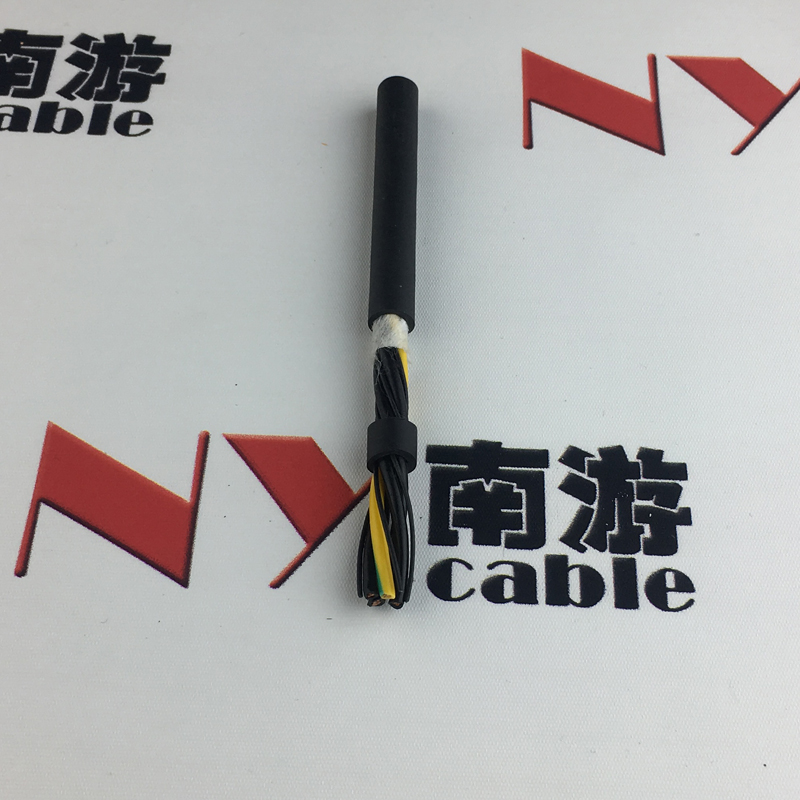

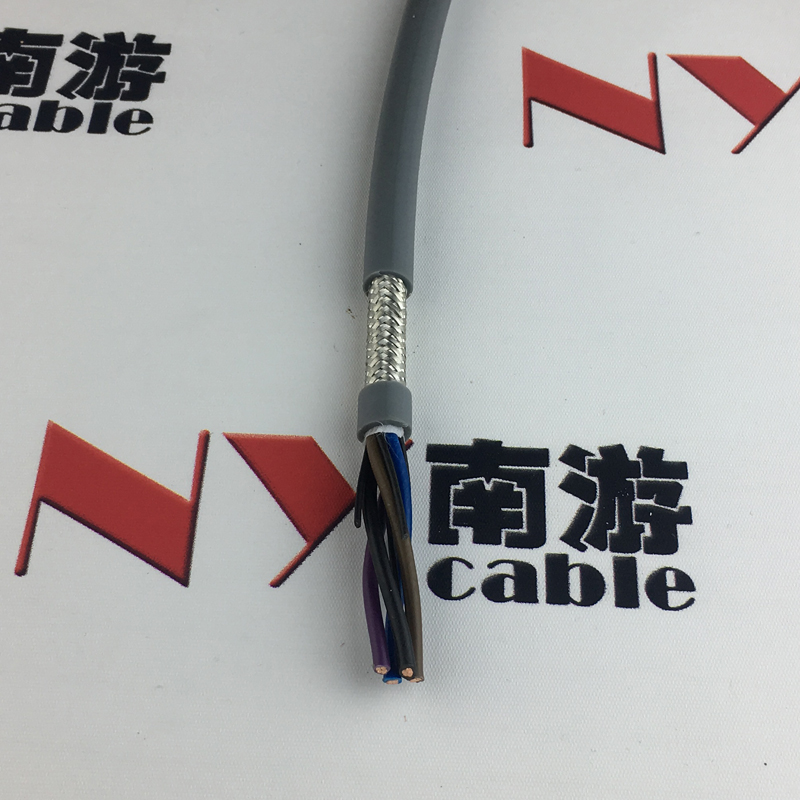

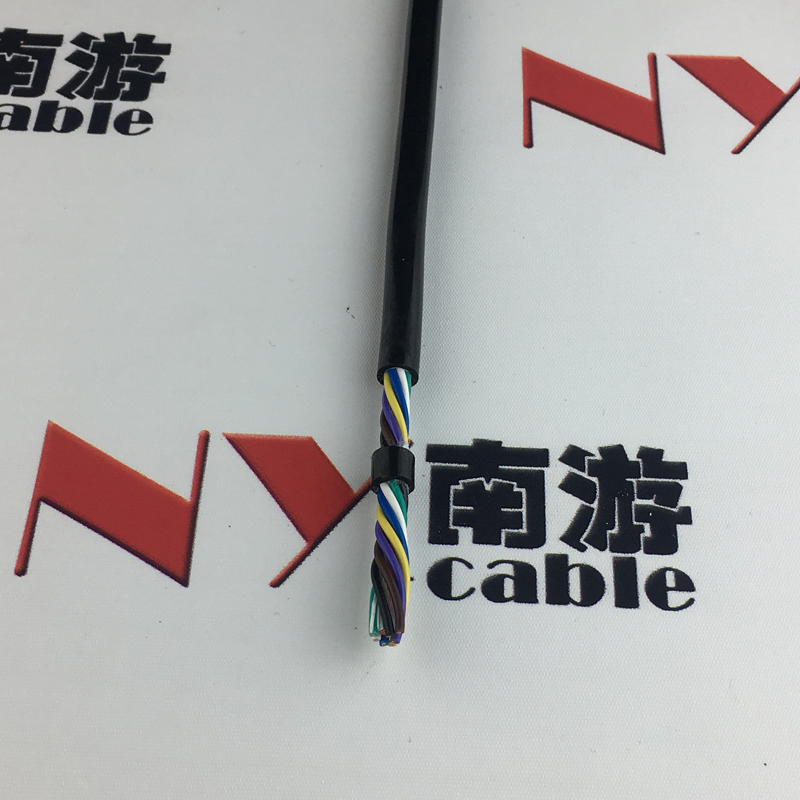

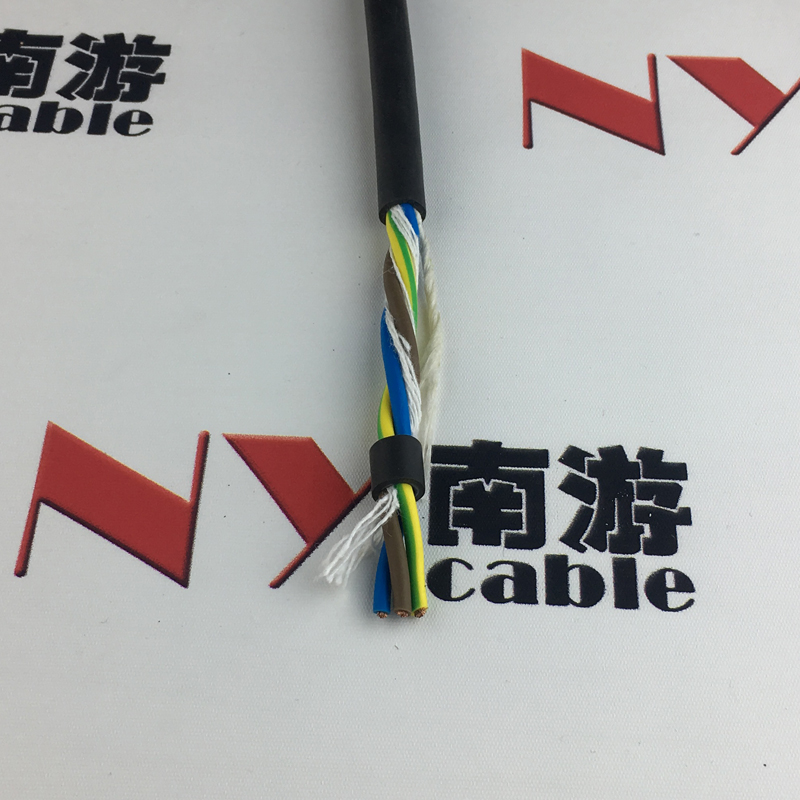

伺服系统用柔性电缆-伺服电缆规格及图片

0.1*15C 13 0.1 91.6 7.7 8.2
0.14*15C 18 0.1 101.4 7.9 8.4
0.2*15C 25 0.1 115.4 8.3 9.0
0.3*15C 36 0.1 156.3 9.7 10.4
0.4*15C 50 0.1 174.0 10.0 10.7
0.5*15C 60 0.1 223.5 11.6 12.3
0.75*15C 90 0.1 272.4 12.4 13.1
1.0*15C 121 0.1 360.8 14.3 15.0
1.5*15C 182 0.1 518.6 17.4 18.8
2.0*15C 245 0.1 709.5 20.5 22.1
2.5*15C 154 0.14 848.6 22.4 24.0
4.0*15C 252 0.14 1172.7 25.4 27.5
6.0*15C 370 0.14 1657.9 30.0 32.1
