行车扁电缆-柔性抗拉双钢丝扁电缆加强抗拉承载电缆运行过程产生的拉力,保证电缆不受外力损伤。作为连接各类频繁移动式电气设备的铜芯软电缆可广泛应用于各类重型机械设备使用。

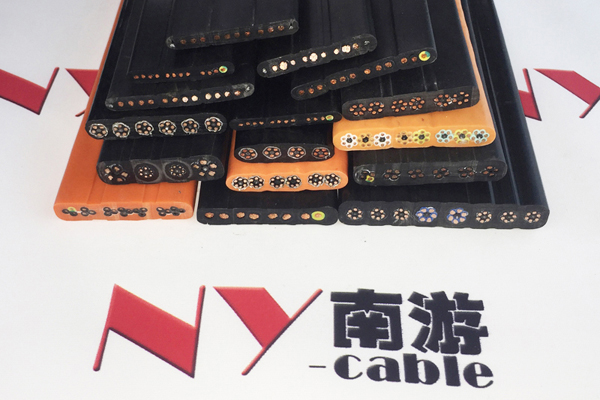

行车扁电缆-柔性抗拉双钢丝扁电缆-典型应用
作为连接各类频繁移动式电气设备的铜芯软电缆,电缆内可置高强度钢丝,加强其所承受之张力延长电缆使用寿命,可广泛应用于起重行车、行吊天车、台车、传输机械和各种探伤设备,该类扁电缆也可作为自承式井道或倾斜式货架的安装,动力传输线及控制、照明和通讯线路的使用。既可以在油污、腐蚀气体/雾态较恶劣的室内使用,又可以在起重机、码头等露天环境下使用。产品特性
强度抗拉、抗撕裂性能稳定;良好的耐油性、耐磨性、耐寒性以及耐候性;扁电缆线芯一字排列/梅花型排列最大程度控制了扁电缆的宽度和厚度,电缆可多根捆绑使用为敷设安装提供方便; 柔性耐弯折可随设备连续运作不断芯、不裂皮,可在-20℃低温下仍然保持柔软;
扁电缆可设计定制耐酸碱盐雾腐蚀系列。

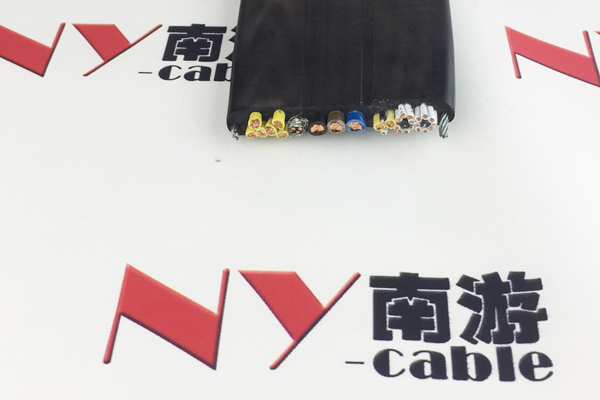

行车扁电缆-柔性抗拉双钢丝扁电缆-电缆结构
导体:多股精绞无氧裸铜丝 符合VDE0295 CLASS 5或6类标准绝缘:特殊混合弹性体丁腈PVC材料绝缘
芯线颜色:彩色芯线或者黑色线体白色数字编号,3芯以上带有黄/绿双色接地线
芯线结构:一字排列或梅花排列

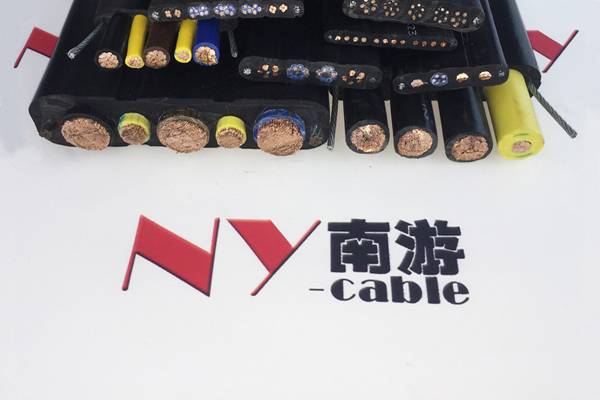

加强件:镀锌软钢丝绳(自由悬挂>80m时)或芳纶纱纤维(可选)
护套材料:特殊改性弹性体丁腈材料
护套颜色:黑色(RAL9005)灰色(RAL7001)橙色(RAL2003)
技术参数
额定电压:Uo/U 450/750V测试电压:2500V
最小弯曲半径
固定敷设:7.5×D(电缆外径);移动安装:10×D(电缆外径)
使用温度
固定敷设:-30℃至+80℃;移动安装:-20℃至+80℃(可订制-55℃至+105℃)
抗辐射强度:8×107cJ/kg
阻燃性:符合IEC60332-1或-2
耐油性与耐化学性可分别参见对应附表。
芯线数×截面积mm2 |
外径 mm |
用铜量 |
电缆重量 |
8G25.0 |
88.2×12.8 |
2010 |
3031.0 |
9G25.0 |
98.0×12.8 |
2261.2 |
3385.0 |
|
|
|
|
3G25.0 |
44.4×12.8 |
753.7 |
1445.0 |
4G25.0 |
58.2×12.8 |
1005 |
1875.0 |
5G25.0 |
68.0×12.8 |
1256.2 |
2230.0 |
6G25.0 |
77.8×12.8 |
1507.5 |
2584.0 |
7G25.0 |
87.6×12.8 |
1758.7 |
2939.0 |
|
|
|
|
3G35.0 |
40.6×15.2 |
1057.5 |
1645.0 |
4G35.0 |
56.6×15.2 |
1410.0 |
2245.0 |
5G350 |
68.6×15.2 |
1762.5 |
2755.0 |
6G35.0 |
82.6×15.2 |
2115.0 |
3311.0 |
7G35.0 |
92.6×15.2 |
2467.4 |
3777.0 |
|
|
|
|
3G35.0 |
55.2×15.2 |
1057.5 |
1993.0 |
4G35.0 |
67.6×15.2 |
1410.0 |
2593.0 |
5G35.0 |
81.8×15.2 |
1762.5 |
3104.0 |
6G35.0 |
92.2×15.2 |
2115.0 |
3615.0 |
|
|
|
|
3G50.0 |
51.4×17.4 |
1507.5 |
2360.0 |
4G50.0 |
67.6×17.4 |
2010.0 |
3119.0 |
5G50.0 |
81.8×17.4 |
2512.5 |
3828.0 |
6G50.0 |
96.0×17.4 |
3015.0 |
4536.0 |
|
|
|
|
3G50.0 |
63.0×17.4 |
1507.5 |
2756.0 |
4G50.0 |
79.2×17.4 |
2010.0 |
3505.0 |
|
|
|
|
3G70.0 |
56.8×19.4 |
2016.0 |
3071.0 |
4G70.0 |
74.8×19.4 |
2688.0 |
4065.0 |
5G70.0 |
90.8×19.4 |
3360.0 |
5002.0 |
|
|
|
|
3G70.0 |
68.4×19.4 |
2016.0 |
3491.0 |
4G70.0 |
86.4×19.4 |
2688.0 |
4485.0 |
|
|
|
|
3G95.0 |
63.0×21.6 |
2736.0 |
3959.0 |
4G95.0 |
83.0×21.6 |
3648.0 |
5244.0 |
5G59.0 |
101.0×21.6 |
4560.0 |
6466.0 |
|
|
|
|
3G95.0 |
74.6×21.6 |
2736.0 |
4417.0 |
4G95.0 |
94.6×21.6 |
3648.0 |
5684.3 |
|
|
|
|
3G120.0 |
74.0×26.0 |
3456.0 |
5232.0 |
4G120.0 |
97.0×26.0 |
4608.0 |
6912.0 |
5G120.0 |
118×26.0 |
5760.0 |
8518.0 |
|
|
|
|
3G120.0 |
89.0×26.0 |
3456.0 |
5940.0 |
4G120.0 |
112×26.0 |
4608.0 |
7620.0 |
|
|
|
|
3G150.0 |
77.0×27.0 |
4320.0 |
6065.0 |
4G150.0 |
101×27.0 |
5760.0 |
8019.0 |
5G150.0 |
123×27.0 |
7200.0 |
9897.0 |
