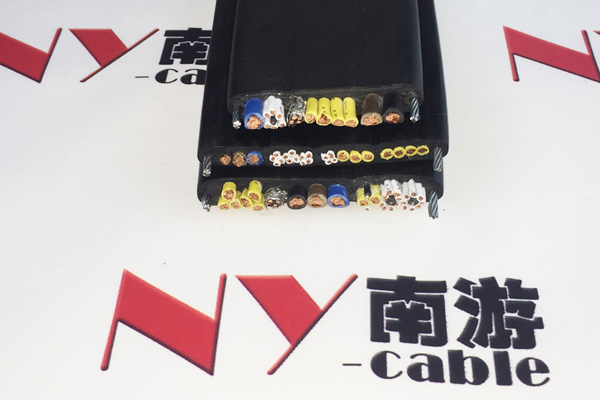

柔性双钢丝扁电缆添加双钢丝抗拉组件，能有效防止水平拖拽拖动电缆造成的撕裂变形等问题，在悬挂安装下抵抗电缆本身自重已经其他重力保证电缆的长期运行sh
应用
● 双钢丝扁电缆产品应用
特别适用安装于室内环境,可用于输送设备,起重机械和运输装置,或移动机械部件等的连接安装.
应用于有轨行车,台车,传输机械,起重天车和各种探伤设备,也可做自承式井道或倾斜式货架的安装,动力传输线以及控制,照明,通讯线路的使用.
扁电缆具有抗气候变化的特性,可在恶劣的环境条件下保证设备的正常工作.
● 双钢丝扁电缆产品优势
相对圆形电缆而言,扁电缆更有节省空间和成本等优点,且在芯线根数相同的情况下,其弯曲半径比圆形电缆更小.
低温保持柔性;低粘性外表,不粘安装
抗拉,抗撕裂性能稳定;良好的耐油性,耐磨性,耐寒性和耐候性能
可设计定制生产耐酸碱盐雾腐蚀系列扁电缆。
通过认证：
● 双钢丝扁电缆基本说明

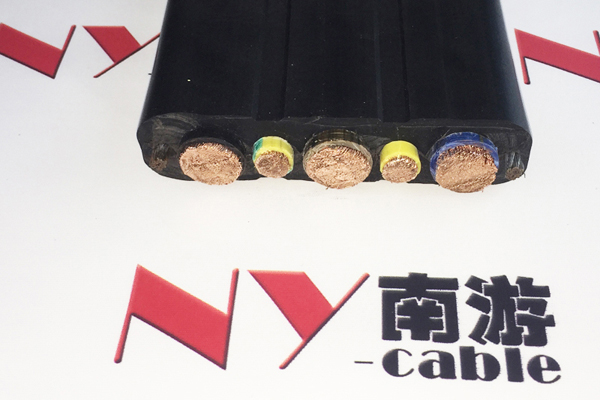

导体：多股精绞无氧裸铜丝 符合VDE0295 CLASS 5或6类标准
绝缘：特殊混合弹性体丁腈柔软绝缘

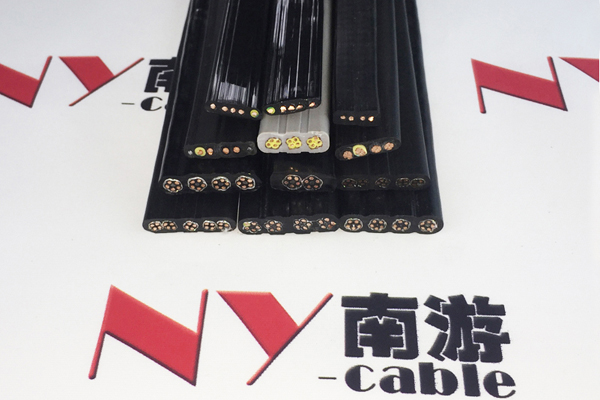

结构：一字排列或梅花排列
加强件：镀锌软钢丝绳(自由悬挂超过80米时)或纤维芳纶纱(可选)
护套：特殊混合弹性体丁腈护套,黑色(RAL9005)或灰色(RAL7001)
应用
● 双钢丝扁电缆技术参数
测试电压：3000V
弯曲半径：固定敷设 8XD(电缆最小边); 移动安装 10XD(电缆最小边)
使用温度：固定敷设 -35℃~+80℃; 移动安装 -20℃~+80℃
阻燃性：符合IEC60332-1
耐油性耐化学性：参见上海嘉柔扁电缆参数附表
● 双钢丝扁电缆订购说明
芯线接地标识：G=含黄/绿双色接地保护芯线, X=无黄/绿双色接地保护芯线
标准长度:（100,200,300,500,1000）
包装形式:≤30kg时卷装,大于30kg时盘装
订货时请注明包装规格（如1×500m盘装或5×100m卷装）
|
F300 |
2 |
35 |
28.6±1.5 |
15.2±1.0 |
1117.6 |
一字排列 |
|
F300 |
3 |
35 |
40.6±2.0 |
15.2±1.0 |
1621.9 |
一字排列 |
|
F300 |
4 |
35 |
56.6±2.0 |
15.2±1.0 |
2212.2 |
一字排列 |
|
F300 |
5 |
35 |
68.6±2.5 |
15.2±1.0 |
2716.6 |
一字排列 |
|
F300 |
6 |
35 |
82.6±2.5 |
15.2±1.0 |
3263.9 |
一字排列 |
|
F300 |
7 |
35 |
92.6±2.5 |
15.2±1.0 |
3725.3 |
一字排列 |
|
F300G |
2 |
35 |
40.2±2.0 |
15.2±1.0 |
1458.3 |
一字排列(带钢丝) |
|
F300G |
3 |
35 |
52.2±2.0 |
15.2±1.0 |
1962.7 |
一字排列(带钢丝) |
|
F300G |
4 |
35 |
68.2±2.5 |
15.2±1.0 |
2553 |
一字排列(带钢丝) |
|
F300G |
5 |
35 |
80.2±2.5 |
15.2±1.0 |
3057.4 |
一字排列(带钢丝) |
|
F300G |
6 |
35 |
92.2±2.5 |
15.2±1.0 |
3561.7 |
一字排列(带钢丝) |
|
F300 |
2 |
50 |
35.2±2.0 |
17.4±1.0 |
1577.4 |
一字排列 |
|
F300 |
3 |
50 |
51.4±2.0 |
17.4±1.0 |
2326.6 |
一字排列 |
|
F300 |
4 |
50 |
67.6±2.5 |
17.4±1.0 |
3075.9 |
一字排列 |
|
F300 |
5 |
50 |
81.8±2.5 |
17.4±1.0 |
3775.9 |
一字排列 |
