行车用扁平电缆-YFFB扁电缆

上架时间:2019-01-04
浏览次数:148
产品类型:
产品分类:
产品详情
行车用扁平电缆-YFFB扁电缆结构参数

● 导体:多股精绞无氧裸铜丝符合VDE0295 CLASS 5或6类标准
● 绝缘:特殊混合弹性体丁腈材料绝缘
● 芯线结构:彩色芯线或者黑色线体白色数字编号,3芯以上带有黄/绿双色接地线;线芯一字平行或梅花型绞合排列,芯线标识符合VDE 0293规定。
● 护套颜色:黑色(RAL9005)灰色(RAL7001)橙色(RAL2003)
● 加强件:镀锌软钢丝绳(自由悬挂>80m时)或芳纶纱纤维(可选)
● 护套材料:特殊改性弹性体丁腈材料护套,阻燃
● 额定电压:Uo/U 450/750V
● 测试电压:4000V
● 最小弯曲半径
   固定敷设:8×D(电缆外径);
   移动安装:10×D(电缆外径)
● 使用温度
   固定敷设:-30℃至+80℃;
   移动安装:-20℃至+80℃(南游扁电缆厂家可根据实际使用环境订制电缆使用温度)
● 抗辐射强度:8×107cJ/kg
● 阻燃性:符合IEC60332-1或-2
● 耐油性与耐化学性可分别参见对应附表
● 订货说明
   标准长度:(100;200;300;500;1000)m
   包装形式:≤30kg时卷装,大于30kg时盘装
   订货时请注明包装规格(如1×500m盘装或5×100m卷装)


行车用扁平电缆-YFFB扁电缆的产品特性:

YFFB/YVFB行车专用扁平电缆具有高柔性、抗拉、耐磨、抗老化、耐弯折、抗紫外线、耐候性、耐热辐射、耐寒、耐酸碱等特点,
(1)产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性,电缆结构柔软,辐射方便,高温(高寒)环境下电气性能稳定,抗老化性能突出,使用寿命长,广泛用于冶金、电力、石化、电子、汽车制造等行业。
(2)导电线芯采用软结构,确保电缆柔软性能好。
(3)绝缘和保护层优质材料的选择,提高电缆柔软特性和防腐、耐寒特性。
(4)绝缘线芯分色,为敷设安装提供方便。

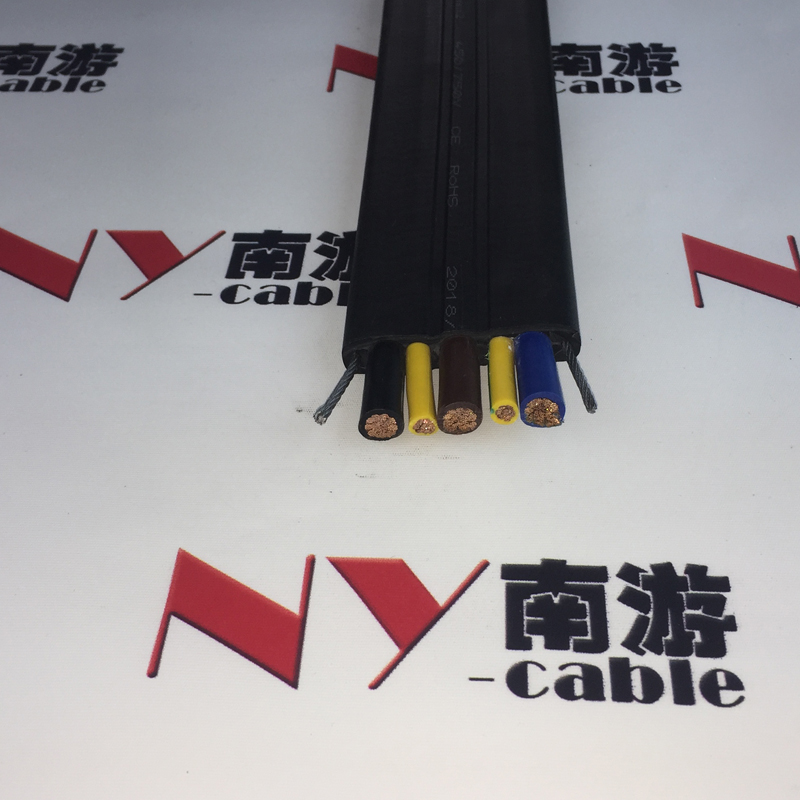

(5)可按顾客需要,在缆芯两侧增加钢丝绳或其他承力元件

行车用扁平电缆-YFFB扁电缆的适用范围:

扁电缆,是由许多根导线结合在一起,而形成的扁形导线,扁电缆主要用于动力传输线或移动电器用连接电缆,在大型设备以及在小型设备中都易于使用,工作电压450/750V及以下,环境温度-40~105℃,如起重、运输、台车、机械拖链、塔吊、电梯、电气、矿山、通讯设备等行业各种移动动力装置的电源连接及控制信号照明等。

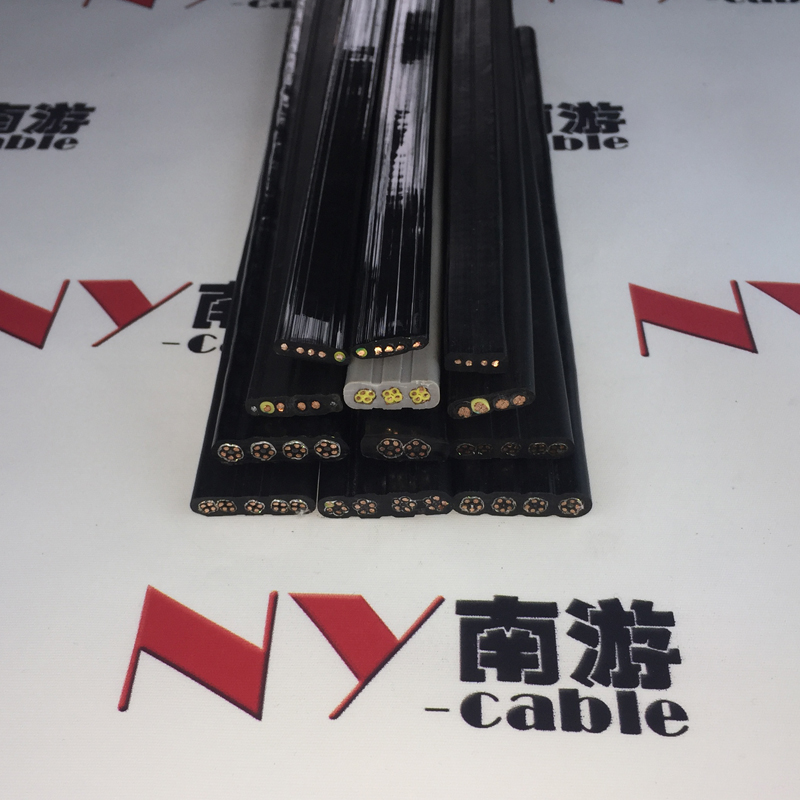

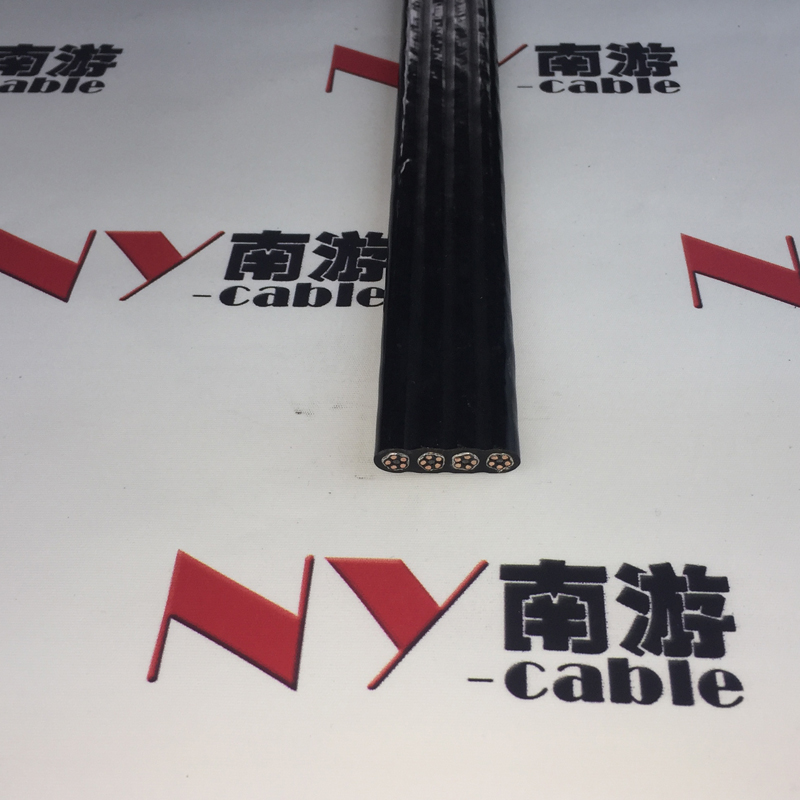

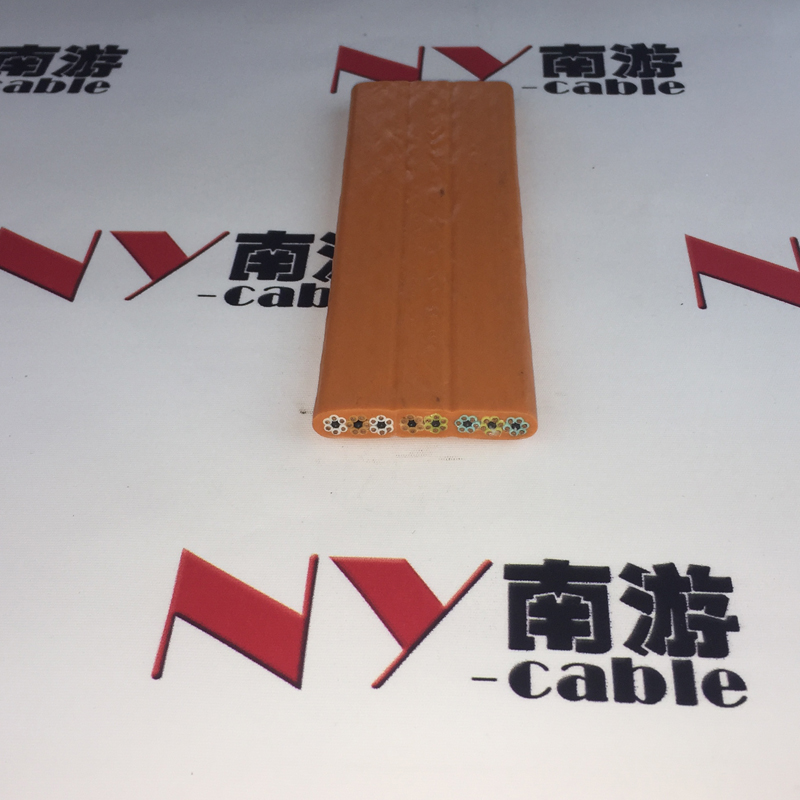

行车用扁平电缆-YFFB扁电缆规格及图片

芯数 截面 近似宽度mm 近似厚度mm 近似密度(kg/km)  产品大致形状
16 0.75 43.9±2.0 4.2±0.5 370 一字排列
17 0.75 46.3±2.0 4.2±0.5 391 一字排列
18 0.75 49.6±2.0 4.2±0.5 417 一字排列
19 0.75 52.0±2.0 4.2±0.5 437 一字排列
20 0.75 54.3±2.0 4.2±0.5 458 一字排列
21 0.75 56.7±2.0 4.2±0.5 478 一字排列
22 0.75 59.0±2.0 4.2±0.5 499 一字排列
23 0.75 61.4±2.5 4.2±0.5 519 一字排列
24 0.75 64.7±2.5 4.2±0.5 546 一字排列
24 0.75 31.3±2.0 8.4±0.5 480 梅花排列
30 0.75 39.9±2.0 7.8±0.5 595 梅花排列
36 0.75 43.5±2.0 8.4±0.5 706 梅花排列
40 0.75 50.7±2.0 7.8±0.5 763 梅花排列
42 0.75 49.5±2.0 8.4±0.5 807 梅花排列
48 0.75 55.5±2.0 8.4±0.5 909 梅花排列
54 0.75 61.5±2.5 8.4±0.5 1010 梅花排列
60 0.75 67.5±2.5 8.4±0.5 1112 梅花排列
66 0.75 73.5±2.5 8.4±0.5 1213 梅花排列
