斗轮机扁电缆-柔性扁平电缆的适用范围:
扁电缆适用于特殊场所的起重设备、电缆轨道、台车、传输机械、电梯、行车、 塔吊、伸缩机械设备等移动电器动力传输线及控制、照明、通讯信路,也可用于封闭的室内环境移动机械部件等的连接安装。相对圆电缆而言,扁电缆更有节省安装空间和成本等优点,且在芯线根数相同的情况下,其弯曲半径比圆形电缆更小。
适用于有轨行车、台车、传输机械、起重天车和各种探伤设备,也可作自承式井道或倾斜式货架的安装,动力传输线及控制、照明、通讯线路的使用。聚氨酯扁平电缆具有抗气候变化的特征,适用于建筑工地及船厂的起重设备,可在最恶劣的环境条件下保证设备的正常工作。
斗轮机扁电缆-柔性扁平电缆的相关参数:
导体采用多股无氧铜丝精绞,铜丝质地细而软,保证了电缆整体的柔软度。
绝缘材料选用特殊混合弹性体丁晴/汽车料/TPE等材料绝缘,具体情况具体分析,如电缆需耐油、耐磨、抗拉、耐腐蚀等特殊使用环境,特殊定制。
芯线颜色无特殊要求情况下一般采用黑色芯线加白色数字编码带黄绿,有颜色要求的可做为彩色芯线或根据指定颜色要求定制。
芯线排列结构分为一字型排列和梅花型排列,一般以24芯为分界点,24芯以内为一字型排列,大于24芯为梅花型排列,芯线结构排列决定了整个电缆的宽度,同时也决定了电缆卡槽的尺寸,长时间也会影响电缆的使用寿命,订购电缆时请提供详细准确的相关参数,南游电缆根据您的具体使用要求为您选购更适合您的产品。
扁电缆在悬挂大于80米的长度时,需添加加强件,一般情况下,电缆两边加双钢丝,使电缆到达抗拉、耐折、承重的特性,特殊情况下也可添加凯夫拉纤维保证电缆的抗拉特性,电缆更具柔性。
扁电缆外护套材料的选择直接决定了电缆的使用寿命,南游电缆采用特制改良型弹性体丁晴材料或特制进口聚氨酯材料来满足不同使用场合的电缆使用要求,以便达到高柔性、抗拉、耐磨、耐高低温、耐腐蚀、抗老化等特性。




斗轮机扁电缆-柔性扁平电缆

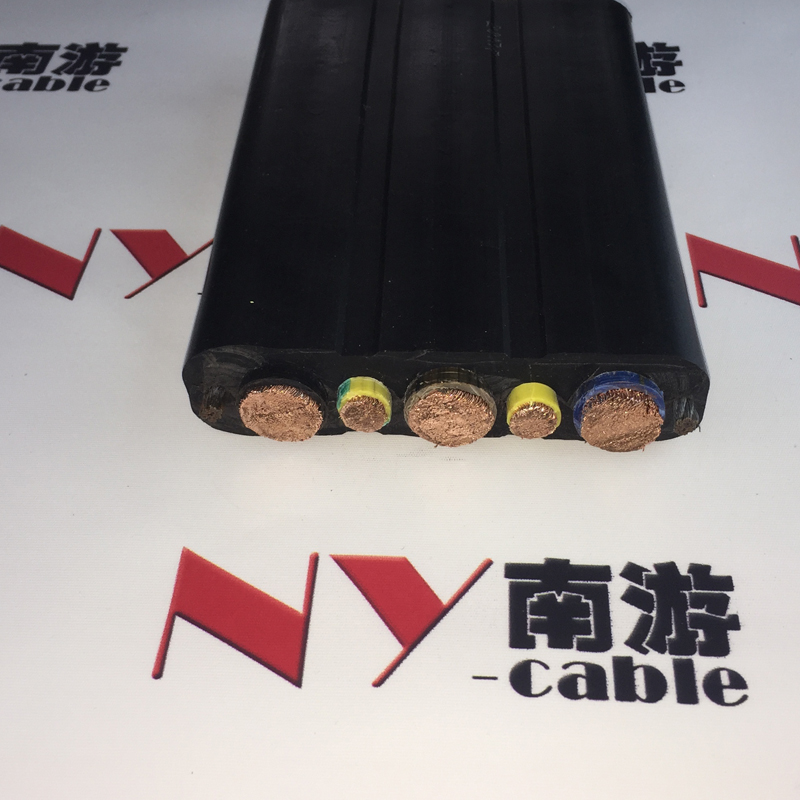

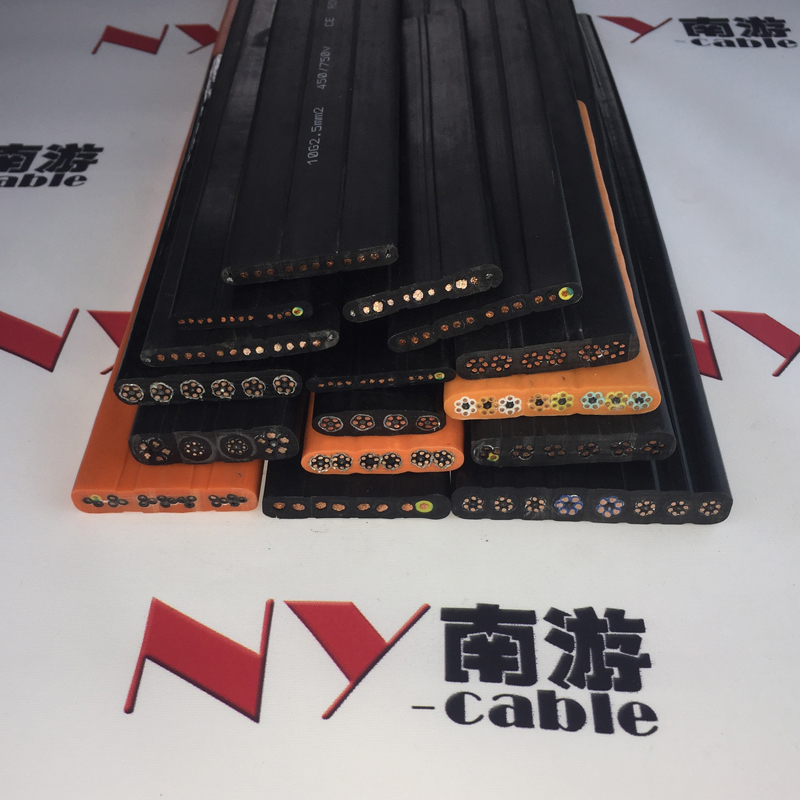

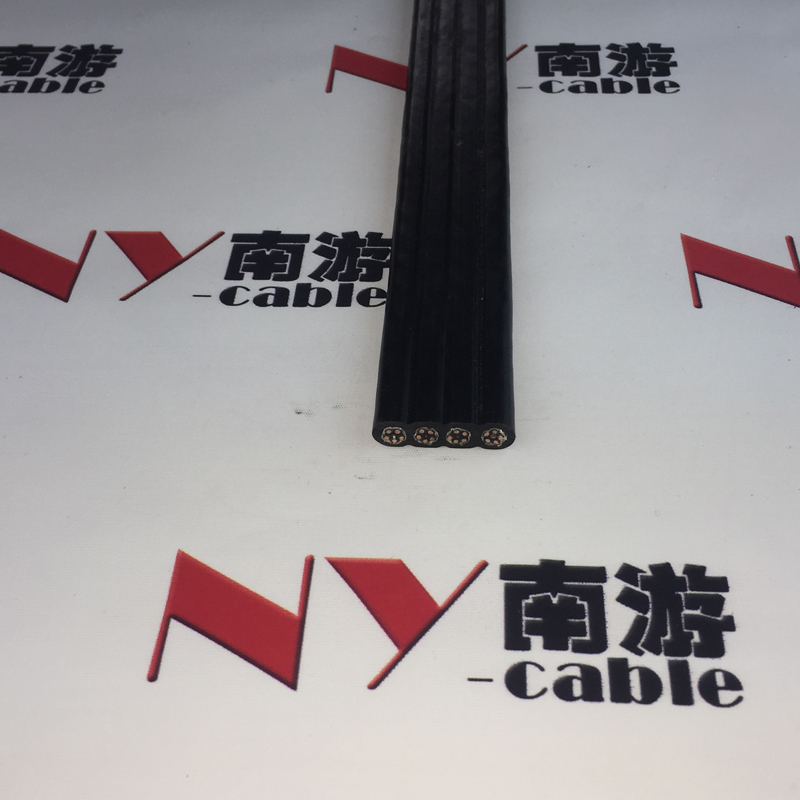

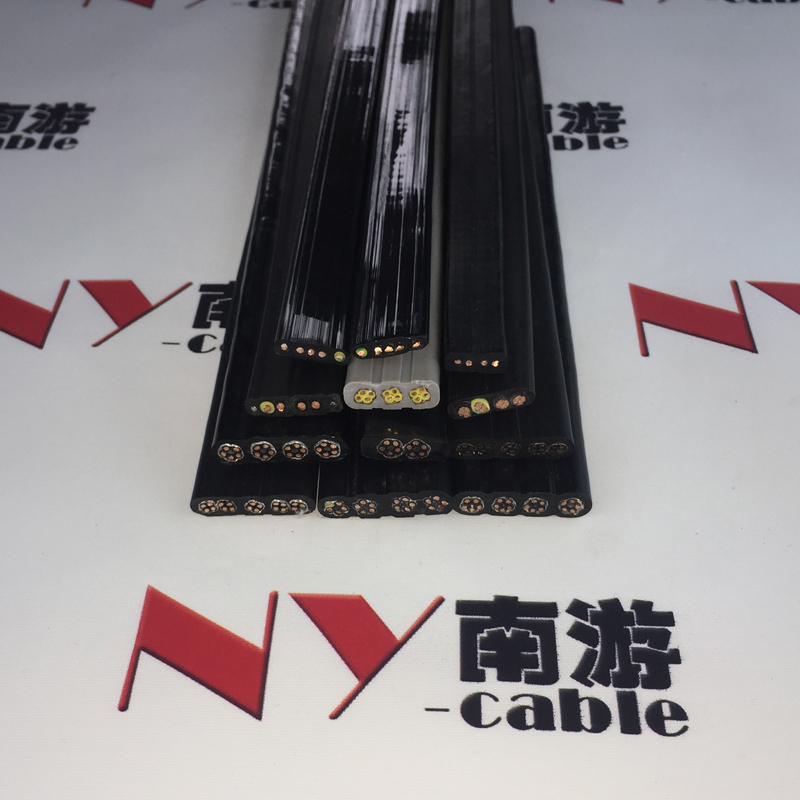

斗轮机扁电缆-柔性扁平电缆规格及图片
芯数 | 截面 | 近似宽度mm | 近似厚度mm | 近似密度(kg/km) | 产品大致形状 |
2 | 0.75 | 8.0±1.0 | 4.6±0.5 | 70 | 一字排列 |
3 | 0.75 | 10.4±1.0 | 4.6±0.5 | 92 | 一字排列 |
4 | 0.75 | 13.7±1.0 | 4.6±0.5 | 120 | 一字排列 |
5 | 0.75 | 17.1±1.0 | 4.6±0.5 | 148 | 一字排列 |
6 | 0.75 | 19.4±1.0 | 4.6±0.5 | 170 | 一字排列 |
7 | 0.75 | 21.8±1.5 | 4.6±0.5 | 192 | 一字排列 |
8 | 0.75 | 24.1±1.5 | 4.6±0.5 | 214 | 一字排列 |
9 | 0.75 | 26.5±1.5 | 4.6±0.5 | 236 | 一字排列 |
10 | 0.75 | 28.8±1.0 | 4.6±0.5 | 257 | 一字排列 |
11 | 0.75 | 31.2±2.0 | 4.6±0.5 | 279 | 一字排列 |
12 | 0.75 | 33.5±2.0 | 4.2±0.5 | 282 | 一字排列 |
13 | 0.75 | 35.9±2.0 | 4.2±0.5 | 303 | 一字排列 |
14 | 0.75 | 39.2±2.0 | 4.2±0.5 | 329 | 一字排列 |
15 | 0.75 | 41.6±2.0 | 4.2±0.5 | 350 | 一字排列 |
