南游电缆（上海）有限公司专业定制生产高柔性拖链电缆，具有耐磨，耐弯曲，抗拉，耐气候，防老化，防水等功能，是数控机床拖链系统等设备专业的电线电缆。
应用
中、低度负载下的移动使用场合
机械制造、机床设备、自动化生产线移动单元(拖链)的应用
可以油污环境使用
机械自动安装工程,暖气及空调安装系统
分力发电机的抗扭应用
机械生产线,钢铁生产线
高柔软度,适合正产机械应力下连续移动使用
技术数据
标准：适用于EN 50525-2-51
标称电压： U O / U 300 / 500V
绝缘电阻：最小值。20GΩxcm
温度范围： -10°C至+70°C弯曲。固定安装-30°C至+ 70°C
最小弯曲半径：移动弯曲 8 x电缆?。固定安装4 x电缆?
测试电压： 4000V

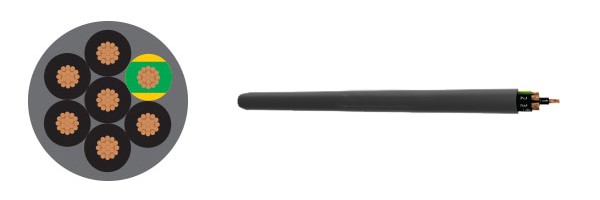

电缆结构
裸铜，细导线符合EN 60228 cl。5.
TPE的线芯绝缘。
根据DIN VDE 0293标准的带有连续白色编号的黑色芯。线芯以
最佳绞合长度绞合成。
特种橡胶外护套（PVC）。
护套颜色：灰色（RAL 7001）。
属性
高柔性耐弯曲
偶尔耐油污腐蚀性液体溅射（非长期侵泡油污等腐蚀液体中）
抗紫外线ASTM G 154。
电缆设计参数
|
型号 |
芯数×截面积（mm2） |
电缆直径（mm） |
铜重（kg/km） |
电缆重量（kg / km） |
|
DRAG3003 |
2 x 0.5 |
5.9 |
8.7 |
39 |
|
DRAG3003 |
3G 0.5 |
6.2 |
13.0 |
45 |
|
DRAG3003 |
4G 0.5 |
6.9 |
17.4 |
57 |
|
DRAG3003 |
5G 0.5 |
7.4 |
21.7 |
67 |
|
DRAG3003 |
7G 0.5 |
9.1 |
30.4 |
100 |
|
DRAG3003 |
12G 0.5 |
11.3 |
52.2 |
158 |
|
DRAG3003 |
18G 0.5 |
13.2 |
78.2 |
220 |
|
DRAG3003 |
25G 0.5 |
15.0 |
108.6 |
290 |
|
DRAG3003 |
2 x 0.75 |
6.4 |
13.0 |
48 |
|
DRAG3003 |
3G 0.75 |
6.8 |
19.6 |
58 |
|
DRAG3003 |
4G 0.75 |
7.4 |
26.1 |
71 |
|
DRAG3003 |
5G 0.75 |
8.6 |
32.6 |
94 |
|
DRAG3003 |
7G 0.75 |
10.0 |
45.6 |
128 |
|
DRAG3003 |
12G 0.75 |
12.4 |
78.2 |
203 |
|
DRAG3003 |
18G 0.75 |
14.4 |
117.3 |
283 |
|
DRAG3003 |
25G 0.75 |
17.2 |
163.0 |
401 |
|
DRAG3003 |
2 x 1 |
6.8 |
17.4 |
57 |
|
DRAG3003 |
3G 1 |
7.2 |
26.1 |
69 |
|
DRAG3003 |
4G 1 |
8.2 |
34.8 |
90 |
|
DRAG3003 |
5G 1 |
9 |
43.5 |
110 |
|
DRAG3003 |
7G 1 |
11.1 |
60.8 |
163 |
|
DRAG3003 |
12G 1 |
13.2 |
104.3 |
244 |
|
DRAG3003 |
18G 1 |
15.4 |
156.5 |
344 |
|
DRAG3003 |
25G 1 |
19.0 |
217.3 |
507 |
|
DRAG3003 |
34G 1 |
21.8 |
295.5 |
675 |
|
DRAG3003 |
41G 1 |
23.4 |
356.4 |
791 |
|
DRAG3003 |
2 x 1.5 |
7.4 |
25.5 |
71 |
|
DRAG3003 |
3G 1.5 |
8.3 |
38.2 |
94 |
|
DRAG3003 |
4G 1.5 |
9 |
50.9 |
116 |
|
DRAG3003 |
5G 1.5 |
9.8 |
63.7 |
140 |
|
DRAG3003 |
7G 1.5 |
12.2 |
89.1 |
209 |
|
DRAG3003 |
12G 1.5 |
14.5 |
152.8 |
317 |
|
DRAG3003 |
18G 1.5 |
17.6 |
229.2 |
471 |
|
DRAG3003 |
25G 1.5 |
20.7 |
318.3 |
653 |
|
DRAG3003 |
41G 1.5 |
26.3 |
522.0 |
1060 |
|
DRAG3003 |
3G 2.5 |
9.7 |
63.7 |
139 |
|
DRAG3003 |
4G 2.5 |
11.0 |
84.9 |
181 |
|
DRAG3003 |
5G 2.5 |
12.1 |
106.1 |
221 |
|
DRAG3003 |
7G 2.5 |
14.2 |
148.5 |
307 |
|
DRAG3003 |
12G 2.5 |
17.8 |
254.6 |
500 |
注意：
* G =带绿色/黄色接地芯
X =无绿色/黄色接地芯
