双护套屏蔽聚氨酯拖链电缆采用多股细绞超细裸铜丝,高柔性PUR聚氨酯拖链电缆,弯曲半径更小,经使用证明安全可开,多种场合下使用.耐候性极强防水耐腐蚀等效果显著

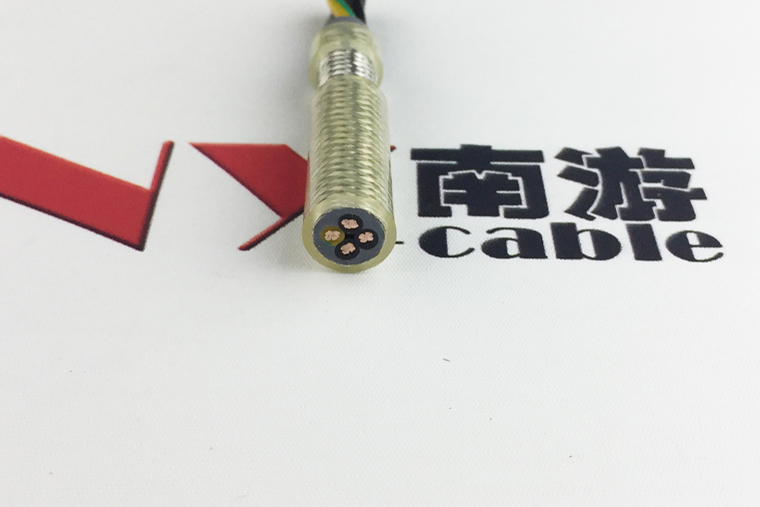

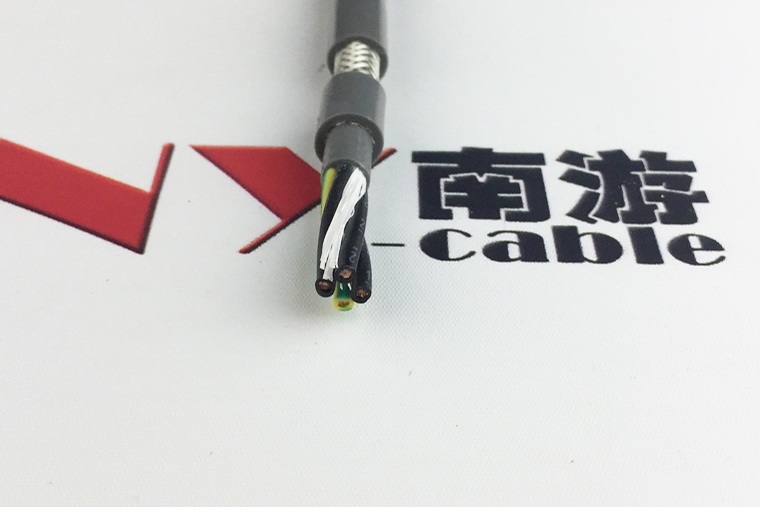

双护套屏蔽聚氨酯拖链电缆
双护套屏蔽聚氨酯拖链电缆参照VDE0295第6类导体,采用多股细绞超细裸铜丝(镀锡丝请提前说明),高柔性PUR聚氨酯拖链电缆,弯曲半径更小,经使用证明安全可开,多种场合下使用.PUR聚氨酯屏蔽拖链电缆适用于连续往复运动下的安装,特别是工业作用环境下动力拖链或移动机械部件的频繁弯曲场合.
如现代化机械标准部件的拖链中以及物流系统,操控系统,机械自动化系统等.
特别应用于重机械负荷,海岸、港口、野外,高/低温、高污染等恶劣环境场所.
数控机床,电子设备,五金冲压,木材石材机械,玻璃与门窗机械,注塑机,机械(人)手,建筑机械,重型机器厂,汽车制造,起重运输设备,自动化仓库,码头,消防车的室内外环境需要屏蔽的场所.

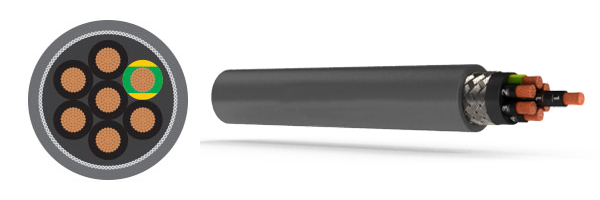

双护套屏蔽聚氨酯拖链电缆● 产品结构
颜色代码:<0.5mm2颜色标识:黑,棕,蓝,紫,粉红,橙;
≥0.5mm2黑色数字白色号码编码,3芯以上带有黄/绿接地保护线
线芯结构:防扭结构分层,或分组式间隙填充
内衬层: 柔性无纺布
屏蔽: 镀锡铜网编织屏蔽,密度85%以上
护套材料:特之高耐磨Lubrizol PUR聚氨酯材料
护套颜色:黑色(RAL9005)
灰色(RAL7001)
橙色(RAL2003)
双护套屏蔽聚氨酯拖链电缆● 特性与符合性
特性: 耐寒,防水解和微生物,防油和冷却剂
抗辐射,耐臭氧,耐候性,耐酸碱,抗溶剂
高耐磨,耐刻痕,高的机械负荷
优异的耐曲饶,抗扭性。良好的电磁性(抗干扰)
符合认证:
双护套屏蔽聚氨酯拖链电缆● 技术参数
测试电压:3000V
移动安装弯曲半径:5~7.5×D
移动安装使用温度:-40℃~+100℃
阻燃性: 符合IEC60332-1-2+EN60332-1-2
耐油性耐化学性: 参见PUR双护套屏蔽聚氨酯拖链电缆参数附表
接地保护芯线:G=含黄/绿双色接地保护芯线
X=无黄/绿双色接地保护芯线
电缆设计参数
型号
芯数×截面积(mm2)
电缆直径(mm)
铜重(kg/km)
电缆重量(kg / km)
DRAG8004DP
3G 0.5
8.3
31.1
83
DRAG8004DP
4G 0.5
8.8
37.1
95
DRAG8004DP
5G 0.5
9.7
43.3
114
DRAG8004DP
7G 0.5
11.2
53.8
150
DRAG8004DP
12G 0.5
13.7
83.1
226
DRAG8004DP
18G 0.5
15.7
114.4
301
DRAG8004DP
25G 0.5
18.5
176.0
430
DRAG8004DP
2 x 0.75
8.4
31.0
84
DRAG8004DP
3G 0.75
8.7
38.8
95
DRAG8004DP
4G 0.75
9.5
47.0
114
DRAG8004DP
5G 0.75
10.2
55.4
133
DRAG8004DP
7G 0.75
11.9
71.2
179
DRAG8004DP
12G 0.75
14.5
111.8
269
DRAG8004DP
25G 0.75
20.3
236.3
542
DRAG8004DP
2 x 1
8.7
36.2
93
DRAG8004DP
3G 1
9.3
46.3
111
DRAG8004DP
4G 1
9.9
58.3
131
DRAG8004DP
5G 1
10.8
67.6
154
DRAG8004DP
7G 1
12.8
88.2
213
DRAG8004DP
12G 1
15.4
161.2
332
