拖链电缆-TRVV高柔性拖链电缆

上架时间:2019-04-11
浏览次数:122
产品类型:
产品分类:
产品详情
高柔性拖链电缆TRVV生产厂家-南游电缆,拖链电缆作为新一代高柔性的控制和连接电缆,用于测量和控制线路,电气设备工程的动力线路,生产装配线以及机器人技术等.

产品应用
● 新一代高柔性的控制和连接电缆用于测量和控制线路, 电气设备工程的动力线路,生产装配线以及机器人技术
● 中、常规机械应力(可定制承受较高机械应力)
● 连续移动安装场合下使用,弯曲半径小至7.5x直径
● 用于拖链或便携式机器部件
● 可在潮湿的环境下使用;在适用的使用温度范围内,可在露天使用,防紫外线
● 南游屏蔽拖链电缆采用镀锡丝编织屏蔽,用于对抗电磁干扰要求较高的场合
产品特性
● 采用优质弹性体绝缘和护套材料,电缆外径大幅减小,节省在拖链中的安装空间
● 高柔性耐折弯,电缆在拖链中的设计使用弯曲寿命为>5百万次循环弯曲
● 防浅水,耐油,抗紫外线,耐候性能优异
● 低粘性表面,不粘安装;低温保持柔性

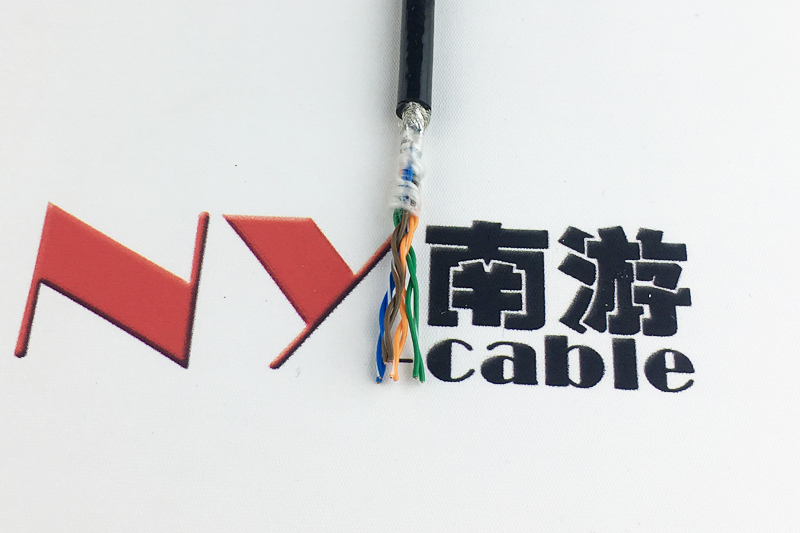

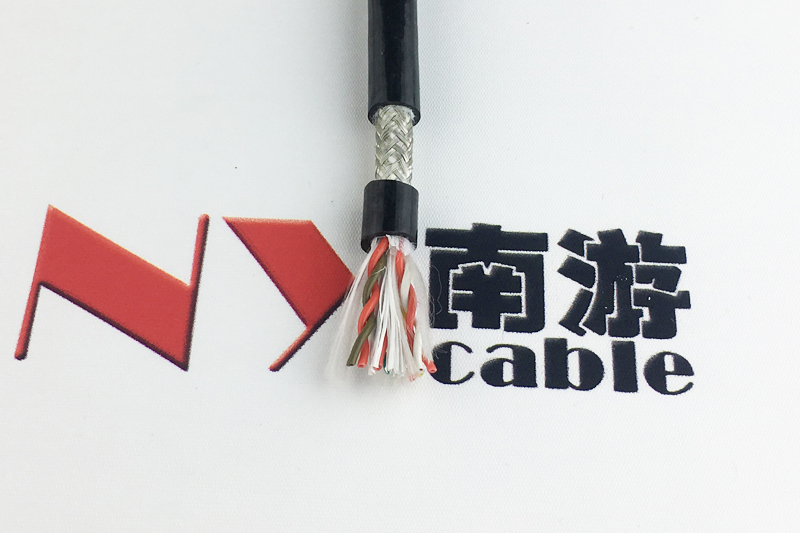

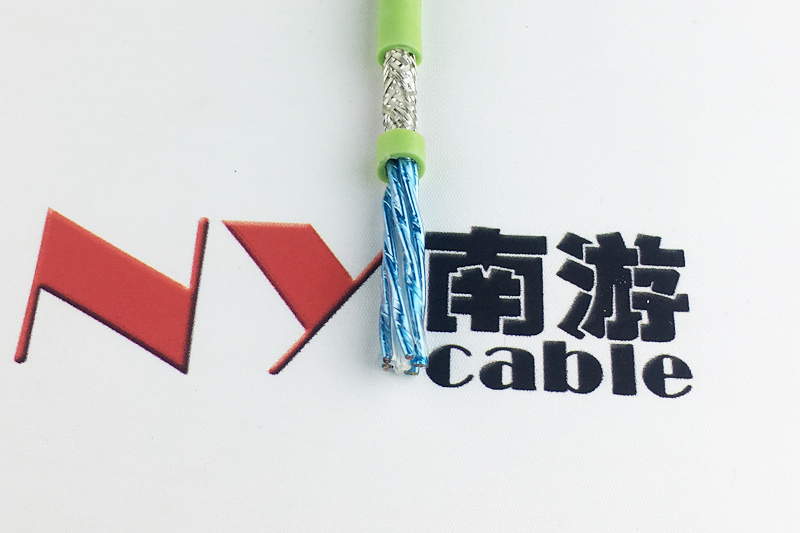

电缆结构
● VDE 0295/IEC 60228 第6类导体,采用多股细绞超细裸铜丝
● 特制弹性体材料芯线绝缘;<0.5mm²颜色标识:黑,棕,蓝,紫,粉红,橙;  ≥0.5mm²黑色数字白色号码编码,3芯以上带有黄/绿接地保护线
● 线芯成缆极小节距
● 无纺材料包覆
● 镀锡铜丝编织屏蔽(屏蔽型拖链电缆)
● 特制弹性体护套材料 黑色(RAL9005)灰色(RAL7001)
技术参数
● 最小弯曲半径
   移动安装:7.5x电缆外径
   固定安装:4x电缆外径
● 使用温度范围
   移动安装:-15℃~+70℃
   固定安装:-20℃~+80℃
● 导体结构
   VDE 0295/IEC 60228第6类导体, 采用多股细绞成束超细裸铜丝
● 线芯标识
<0.5mm² 彩色线芯(DIN 47100);≥0.5mm² 黑色线芯白色数字编码(VDE 0293)
● 芯线接地标识
   G=有黄/绿双色接地标识
   X=无黄/绿双色接地标识
● 工作电压Uo/U:300/300V~0.6/1KV
● 测试电压:2500V~4000V
● 通过认证:CE RoHS


型号 规格 导体根数 单根导体直径φ 近似密度公斤/KM 标称外径/下限 外径上限
DRAG300 0.1*2C 13 0.1 22.5 4.0 4.5
DRAG300 0.1*3C 13 0.1 27.1 4.2 4.7
DRAG300 0.1*4C 13 0.1 32.5 4.5 5.0
DRAG300 0.1*5C 13 0.1 38.3 4.9 5.4
DRAG300 0.1*6C 13 0.1 44.2 5.3 5.8
DRAG300 0.1*7C 13 0.1 50.3 5.8 6.3
DRAG300 0.1*8C 13 0.1 57.4 6.3 6.8
DRAG300 0.1*9C 13 0.1 60.9 6.3 6.8
DRAG300 0.1*10C 13 0.1 67.2 6.7 7.2
DRAG300 0.1*11C 13 0.1 72.1 6.9 7.4
DRAG300 0.1*12C 13 0.1 75.6 6.9 7.4
DRAG300 0.1*13C 13 0.1 81.7 7.3 7.8
DRAG300 0.1*14C 13 0.1 85.2 7.3 7.8
DRAG300 0.1*15C 13 0.1 91.6 7.7 8.2
DRAG300 0.1*16C 13 0.1 95.0 7.7 8.2
DRAG300 0.1*17C 13 0.1 101.7 8.1 8.8
DRAG300 0.1*18C 13 0.1 105.2 8.1 8.8
DRAG300 0.1*19C 13 0.1 108.6 8.1 8.8
DRAG300 0.1*20C 13 0.1 119.9 9.0 9.7
DRAG300 0.1*21C 13 0.1 123.4 9.0 9.7
DRAG300 0.1*22C 13 0.1 126.9 9.0 9.7
DRAG300 0.1*23C 13 0.1 133.8 9.4 10.1
