耐弯曲抗拉拖链电缆规格

上架时间:2018-12-26
浏览次数:199
产品类型:
产品分类:
产品详情
耐弯曲抗拉拖链电缆规格厂家直营产品与服务

高柔性拖链电缆与机器人电缆、特种扁平电缆、柔性连接控制电缆、伺服电缆(伺服电机系统电缆)、行车起重电缆、卷筒电缆(卷筒设备抗拉电缆)、低烟无卤电缆、屏蔽电缆、聚氨酯电缆、自承式钢索电缆、护套线、耐油电缆、视频监控电缆等各种国标与企标电缆线,更多特种线缆产品后续开发中…专业为工矿企业、工业设备与装置、工业自动化的应用整合出完整的解决方案。
 拖链电缆高柔性耐弯折、产品抗扭机械性能强、耐油耐磨、环境适应性能强,南游拖链电缆更加广泛的应用于数控机械机器人设备,电缆拥有更快的加速度与更强的耐曲绕性;屏蔽型拖链电缆屏蔽效果好可长距离低衰减传输信号,另外厂家可定制耐高/低温、耐酸碱盐雾油污腐蚀型拖链电缆系列产品。

耐弯曲抗拉拖链电缆规格典型应用

 南游拖链电缆适用于连续往复运动下的安装,特别是工业作用干燥或潮湿环境下的频繁弯曲场合,如现代化机械标准部件的拖链中及物流系统、操控系统、机械自动化系统等。数控机床、电子设备、五金冲床、木材石材机械、玻璃与门窗机械、注塑机、机械(人)手、建筑机械、重型机器厂、汽车制造、起重运输设备、自动化仓库、码头、消防车等室内外环境。
屏蔽拖链电缆特别应用于需要无差异和变化的稳定信息传导与监控的屏蔽场合。
聚氨酯(屏蔽)拖链电缆特别应用于重机械负荷,海岸、港口、野外、高低温以及高污染等恶劣环境需要无差异和变化的稳定信息传导与监控的屏蔽场合。

耐弯曲抗拉拖链电缆规格-产品特性

 移动特性 ◆移动速度3m/S~10m/S
              ◆弯曲寿命20次/分钟~50次/分钟,>300万次、>500万次、>800万次
电缆特性 ◆高柔性耐油、防浅水、抗紫外线、耐候性能优异
              ◆耐寒、耐磨、能承受较重的机械外力
              ◆南游拖链电缆比普通柔性电缆更快加速度与更强的耐曲绕性
              ◆稳定的信号传输特征(抗干扰、抗串扰)

耐弯曲抗拉拖链电缆规格-聚氨酯(屏蔽)拖链电缆产品特性

              ◆耐寒、防水解和微生物、防油和冷却剂
              ◆抗辐射、耐臭氧、耐候、耐酸碱盐雾腐蚀、抗溶剂
              ◆高耐磨性、耐刻痕、南游聚氨酯(屏蔽)拖链电缆抗拉和较重的机械负荷
              ◆耐弯折、耐曲抗扭,良好的电磁性以及稳定的信号传输特征

耐弯曲抗拉拖链电缆规格-产品结构

 导体材料:多股超细精绞无氧裸铜丝,符合CDE0295CLASS 6标准(镀锡铜丝请事先说明)
绝缘材料:特殊混合弹性体丁晴/汽车料/TPE等材料绝缘
颜色代码:<0.5mm颜色表示,黑、棕、蓝、粉红、橙、紫
                  ≥0.5mm芯线黑色线体白色数字编号,3芯以上带有黄/绿双色接地线(黄/绿可选)
双绞颜色:<0.5mm颜色表示,A线:黑、棕、蓝、粉红、橙、紫与B线黑色芯线成对;≥0.5mm芯线黑色线体白色数字编号,相邻数字编号双绞成对
抗拉元件:聚酯纱纤维以及凯夫拉抗拉防弹丝填充条
芯线结构:防扭结构分层;分组式间隙填充;双绞成对结构后分层集束
绕包材料:柔性无纺布带、聚酯带或铝箔麦拉
内护套:改性低粘度强力挤压内护套(可选)
屏蔽结构:镀锡铜丝编织铜网屏蔽,密度80%以上
护套材料:特殊改性弹性体丁晴/special PUR材料
护套颜色:黑色(RAL9005)/灰色(RAL7001)/橙色(RAL2003)
备注:南游电缆可提供来样、来图加工定制生产拖链电缆系列产品。
 【拖链电缆】技术参数
 额定电压:截面<0.5mm2:300/300V;截面≥0.5mm2:300/500V
测试电压:2000V
zui小弯曲半径
固定敷设:5×D
移动安装:当行程<10米时,弯曲半径为6.0×D;当行程≥10米时,弯曲半径7.5×D
使用温度(中度拖链电缆)
固定敷设:-30℃至+80℃;移动安装:-20℃至+80℃
使用温度(高度拖链电缆)
固定敷设:-40℃至+90℃;移动安装:-35℃至+90℃
使用温度(聚氨酯拖链电缆)
固定敷设:-55℃至+105℃;移动安装:-55℃至+105℃
抗辐射强度:8×107cJ/kg(聚氨酯拖链电缆为5×107cJ/kg)
阻燃性:符合IEC60332-1-2+EN60332-1-2
南游拖链电缆耐油性与耐化学性可分别参见耐油性、耐化学性附表

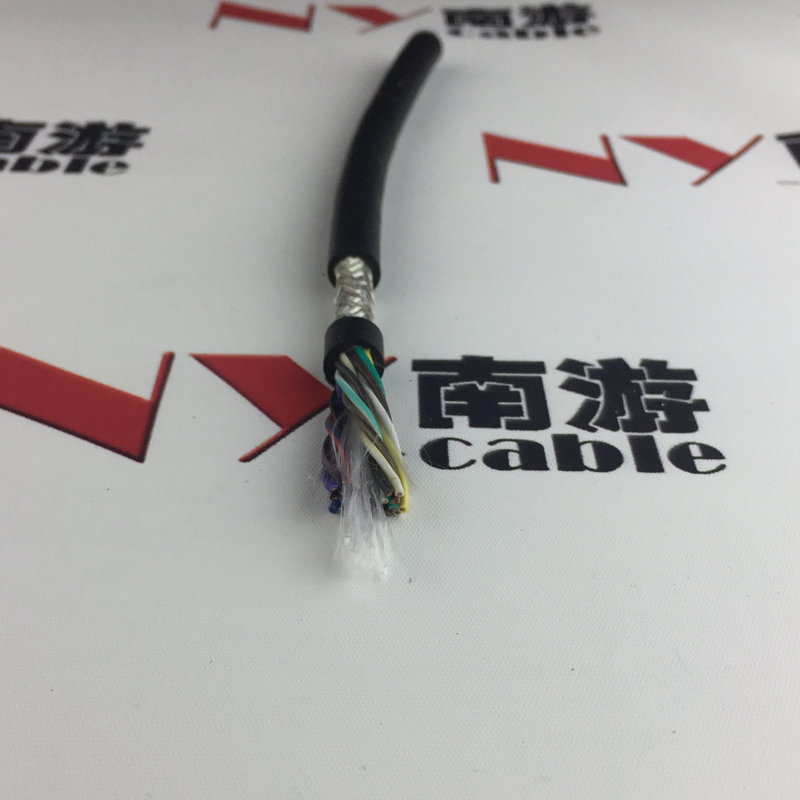

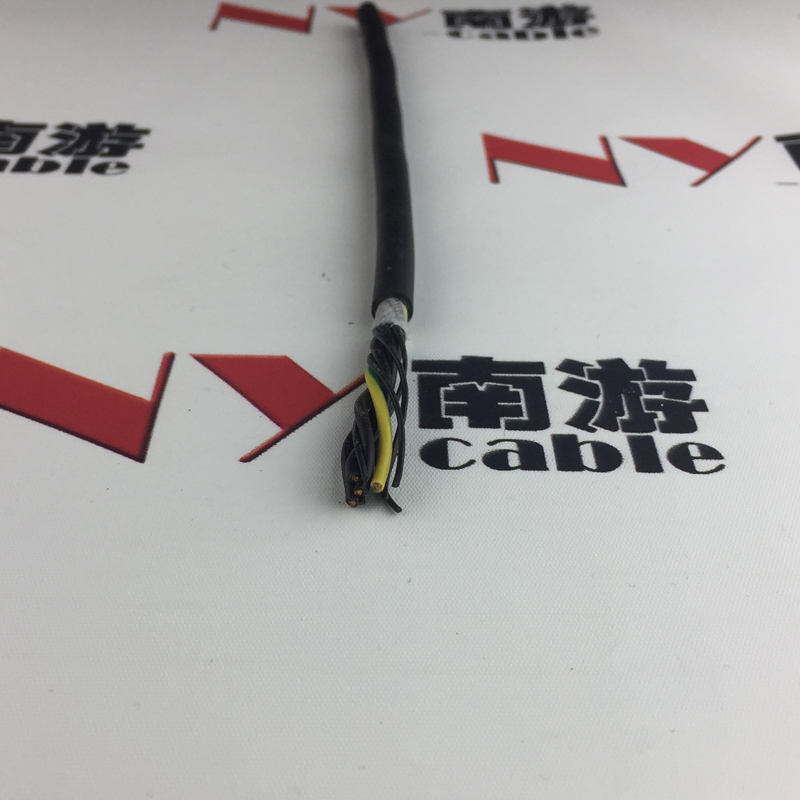

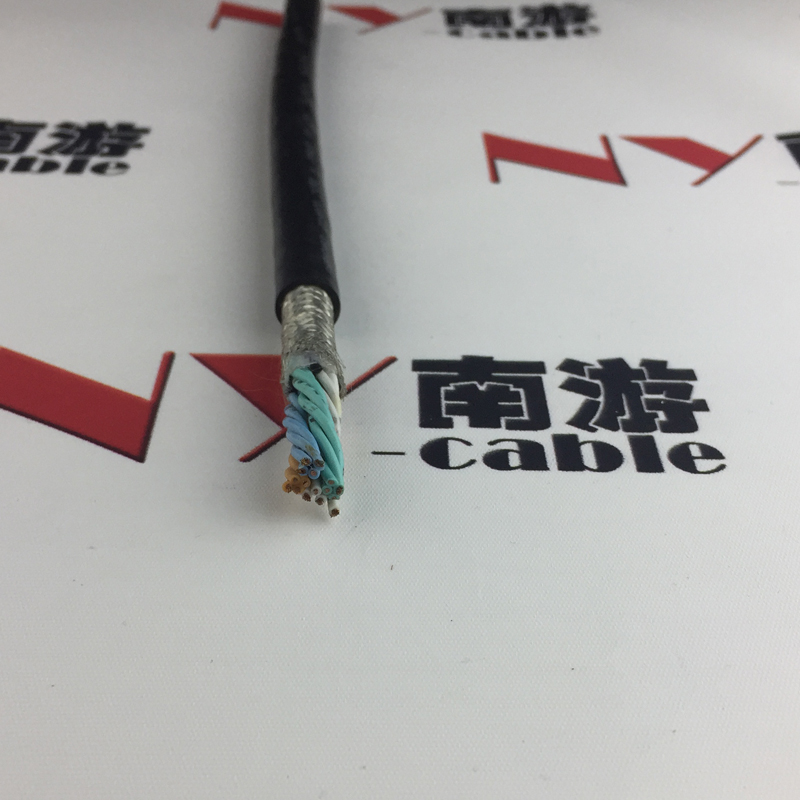

耐弯曲抗拉拖链电缆规格及图片

0.1*23C 13 0.1 152.7 9.8 10.5
0.1*24C 13 0.1 156.2 9.8 10.5
0.1*25C 13 0.1 161.8 10.0 10.7
0.1*26C 13 0.1 165.3 10.0 10.7
0.1*27C 13 0.1 168.8 10.0 10.7
0.1*28C 13 0.1 177 10.4 11.1
0.1*29C 13 0.1 180.5 10.4 11.1
0.1*30C 13 0.1 184 10.4 11.1
