高密度编织屏蔽层中度柔性拖链电缆

上架时间:2018-12-26
浏览次数:193
产品类型:
产品分类:
产品详情
高密度编织屏蔽层中度柔性拖链电缆产品结构

导线:    高柔性拖链电缆多股超细经绞无氧裸铜丝,符合VDE0295 CLASS 6标准
绝缘:    特之混合弹性体丁腈/TPE材料
颜色代码:<0.5mm2 颜色标识:黑,棕,蓝,紫,粉红,橙;
                   ≥0.5mm2 黑色数字白色号码编码,3芯以上带有黄/绿接地保护线
线芯结构:防扭结构分层,或分组式间隙填充
护套材料:特之混合弹性体丁腈材料
护套颜色:黑色(RAL9005)
                  灰色(RAL7001)
                  橙色(RAL2003)

高密度编织屏蔽层中度柔性拖链电缆典型应用

高柔性拖链电缆适用于连续往复运动下设备的安装,特别是工业作用环境下动力拖链或移动机械部件的频繁往复弯曲运动场合.
如现代化机械标准部件的拖链中以及物流系统,操控系统,机械自动化系统等.
数控机床,电子设备,五金冲压,木材石材机械,玻璃与门窗机械,注塑机,机械(人)手,建筑机械,重型机器厂,汽车制造,起重运输设备,自动化仓库,码头,消防车的室内外环境.

高密度编织屏蔽层中度柔性拖链电缆特性与符合性

移动特性:敷设行程:50m,加速度20m/S2,移动速度5m/S
                  弯曲寿命:30次/分钟,>500万次循环弯曲的高柔性拖链电缆设计寿命
特性:    低粘性表面
               防浅水,防油,抗紫外线,耐候性能优异
               低温保持柔软
               高柔性耐弯折,耐磨性能承受一定的机械外力
符合认证:CE,RoHS

高密度编织屏蔽层中度柔性拖链电缆技术参数

额定电压:        <0.5mm2:300/300V; ≥0.5mm2:300/500V
测试电压:         3000V
移动安装弯曲半径:5~7.5×D
移动安装使用温度:-20℃~+80℃
阻燃性:            符合IEC60332-1-2+EN60332-1-2
耐油性耐化学性:  参见JIAROU KABEL高柔性拖链电缆参数附表
接地保护芯线:    G=含黄/绿双色接地保护芯线
                             X=无黄/绿双色接地保护芯线

高密度编织屏蔽层中度柔性拖链电缆-订购说明

标准长度:(100,200,300,500,1000)
包装形式:≤30kg时卷装,大于30kg时盘装
订货时请注明包装规格(如1×500m盘装或5×100m卷装)

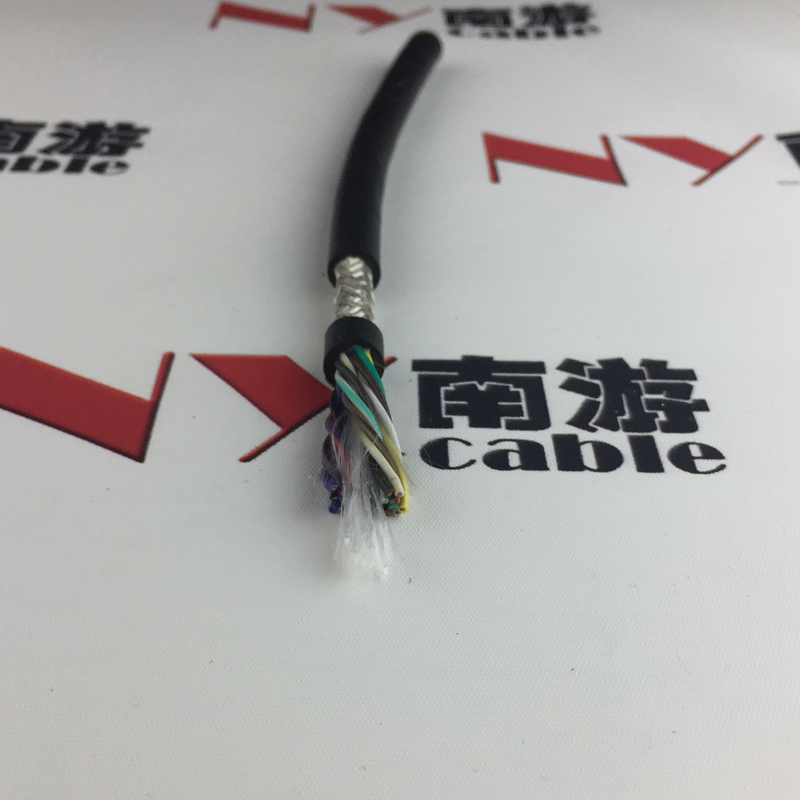

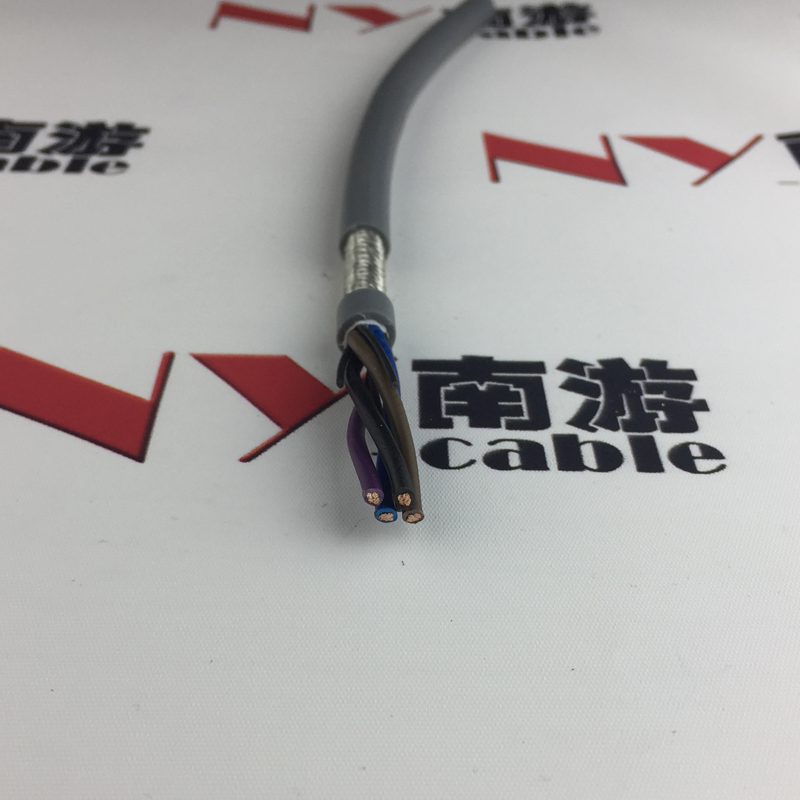

高密度编织屏蔽层中度柔性拖链电缆-产品详情及图片



0.1*16C 13 0.1 110 8.0 8.5
0.1*17C 13 0.1 118 8.4 8.9
0.1*18C 13 0.1 121.5 8.4 8.9
0.1*19C 13 0.1 124.9 8.4 8.9
0.1*20C 13 0.1 138 9.4 9.9
0.1*21C 13 0.1 141.4 9.4 9.9
0.1*22C 13 0.1 144.9 9.4 9.9
