双绞拖链电缆_两两对绞电线屏蔽电缆

上架时间:2018-07-06
浏览次数:99
产品类型:
产品分类:
产品详情
双绞拖链电缆的应用范围:
对绞拖链电缆用于需要去电耦的电路;干燥或潮湿的室内环境;伺服设备的信号系统;机械,智能装备及电子,计算机的测量和控制部分;耐油脂,中等负载下的移动使用。

双绞拖链电缆桔构:
导体:精细裸铜丝,符合DIN VDE 0295 第六类。
绝缘:特种PVC绝缘料/PE/汽车料。
成缆:最优节距成对绞合线束。
包覆:成缆线芯用薄膜布料缠绕。
屏蔽:镀锡铜丝编织。
护套:弹性体丁腈/PUR
(其他结构以客户使用环境,要求定做设计。)

双绞拖链电缆技术参数:
峰值工作电压:350V.
测试电压:1500V
最小弯曲半径:固定:3*D(电缆直径);移动状态:5*D(电缆外径)

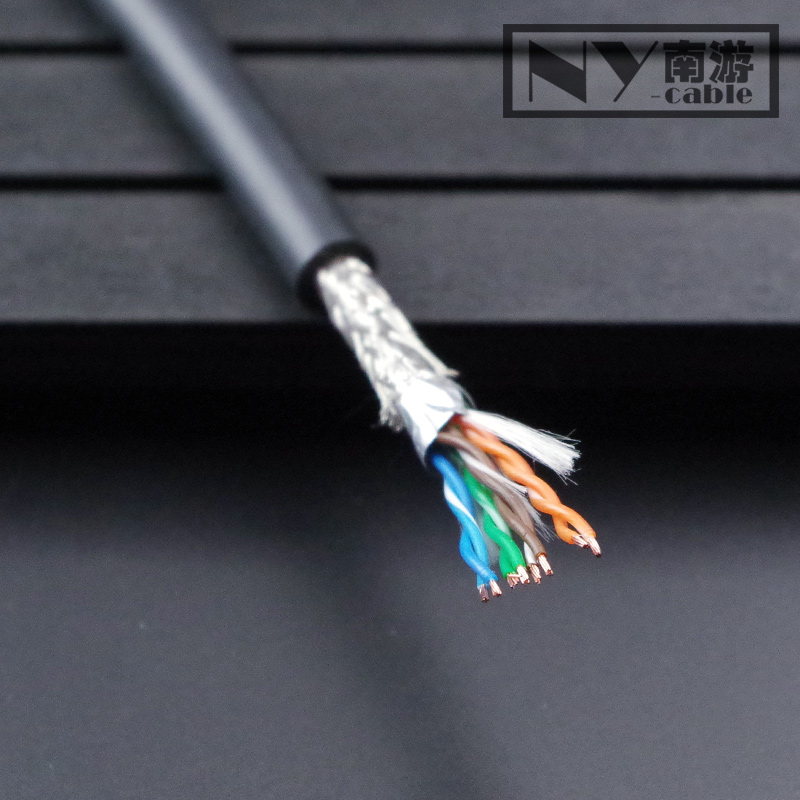

双绞拖链电缆高清大图赏析:


双绞屏蔽拖链电缆规格参数供参考
 对数 规格 导体根数  单根铜丝直径mm  近似重量KG/KM 电缆近似外径mm
1对 0.3*2C 38 0.1 29 4.5
2对 0.3*2C 38 0.1 58 7.1
3对 0.3*2C 38 0.1 73 7.5
4对 0.3*2C 38 0.1 91 8.3
5对 0.3*2C 38 0.1 109 9.1
6对 0.3*2C 38 0.1 128 9.9
7对 0.3*2C 38 0.1 147 10.7
8对 0.3*2C 38 0.1 173 11.9
9对 0.3*2C 38 0.1 189 12.5
10对 0.3*2C 38 0.1 205 12.9
11对 0.3*2C 38 0.1 217 12.9
12对 0.3*2C 38 0.1 237 13.6
13对 0.3*2C 38 0.1 249 13.6
14对 0.3*2C 38 0.1 270 14.4
15对 0.3*2C 38 0.1 282 14.4
16对 0.3*2C 38 0.1 303 15.2
