仪表电缆柔韧性信号控制屏蔽电线

上架时间:2019-04-16
浏览次数:79
产品类型:定制产品
产品分类:柔性电缆
产品详情

应用

这些电缆用于计算机系统,电子控制设备和工具制造和机械工业中的测量设备的电子设备中的数据和信号传输应用。
最佳筛选大大降低了电磁干扰的影响。

技术数据

标准:基于VDE 0812
电压等级(不适用于电源安装): 0.14mm² :350 V; > / =0.25mm² : 500 V
绝缘电阻:最小值。20GΩxcm
温度范围: -5°C至+ 70°C弯曲。固定安装-30°C至+ 70°C
最小弯曲半径:弯曲 15 x电缆ø。固定安装6 x电缆ø
测试电压:最大0.25mm²: 1200 V; >0.34mm²:1500 V.
互电容(约)
最大0.34mm²C
/ C = 120 nF / km。C / S = 160 nF / km。
0.5mm²至1.5mm²C
/ C = 160 nF / km。C / S = 240 nF / km。
电感:约。0.65 mH / km

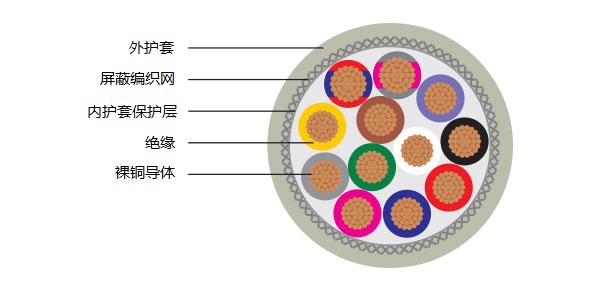

电缆结构

根据DIN VDE 0295
特殊PVC芯绝缘TI2,裸铜,细导线绞合至EN 50363-3。
导体组成为
0.14mm²= 18 x 0.1 mm。
0.25mm²= 14 x 0.15 mm。
0.34mm²= 19 x 0.15 mm。
颜色符合DIN 47100(参见表2-2)。
核心以最佳绞合长度绞合在一起。
铺设的核心上的塑料箔。
镀锡铜编织屏,覆盖率约85%。
特殊PVC外护套TM2,符合EN 50363-4.1。
灰色(RAL 7032)。

认证

CE,ROHS
