耐油伺服电缆-伺服系统连接线电缆

上架时间:2019-01-03
浏览次数:75
产品类型:定制产品
产品分类:柔性电缆
产品详情
耐油伺服电缆-伺服系统连接线电缆的参数规格:

多股裸铜丝绞合导体(镀锡铜丝请事先说明)
电源芯线:0.5-35mm2,特殊混合弹性体丁晴/汽车料/TPE等材料绝缘;黑色芯线加白色数字编码,3芯以上带黄绿接地线
控制芯线:0.3-2.5mm2,优质PE/TPE材料绝缘;黑色芯线加白色数字编码,3芯以上带黄绿接地线
成对铝箔麦拉绕包屏蔽控制或镀锡铜丝编织网分屏蔽
镀锡铜丝编织网总屏蔽
特殊改性弹性体丁晴/聚氨酯 PUR材料作为电缆外护套材质
黑色(RAL9005)/灰色(RAL7001)/橙色(RAL2003),其他颜色可选。
符合标准:CE,RoHS认证
耐油伺服专用电缆线的基本说明:
耐油伺服专用电缆线、新型环保系列产品,线缆具有高柔性、耐磨、耐折、耐油、耐弯曲、抗拉、抗扭、抗干扰、抗老化等一系列独有的特性,使其作为连接与控制伺服系统与伺服电机的运作使用完美结合,大大地提高了伺服电机(控制电机、执行电机)的工作效率。特别适于连续移动场合,如拖链、机器人等的安装连接,又因为伺服电缆可具备双重屏蔽效果抗干扰能力强,可将信号传输线和电源连接线集成于一体,节省安装空间减轻自身重量,保持工作的可靠性和稳定性,因此适用于智能伺服驱动自动化技术、工业自动化生产线、工业电子系统、动力设备、控制和生产工程,处理系统、机器人制造,汽车制造工业、木材加工中心线路等。组合结构伺服电缆优化组合电源和控制芯线,同时提供驱动和能源并对相应的温度进行制动。汽车制造、空气系统、暖气系统、数据处理系统、包装机械、自动生成线、各大机床制造、物流仓储设备、机器人、冷冻设备、室内起重设备、成套设备安装工程、控制和制造工程、电站、包装机械、办公自动设备、数控机床、冶金工业、设计加工中心等场合。

耐油伺服电缆-伺服系统连接线电缆产品特性

●  耐弯曲设计>5百万次循环弯曲的拖链设计弯曲
●  高柔性耐磨、耐切割
●  耐油、耐热阻燃特性
●  低温保持柔性
●  细,重量和体积都已优化,整体屏蔽能消除/降低临近电缆对其产生的干扰
●  我司伺服系统连接线在适用的适用温度范围内,可用于户外移动场合
■  伺服系统连接线应用范围
●  伺服系统连接线适用于伺服控制器和电机之间的连接电缆
●  用于动力拖链货移动机械部件
●  设备安装工程
●  尤其适用于机床和传输线的潮湿区域
●  装配线、生产线,所有机器中
■  伺服系统连接线技术认证
●  符合认证:CE, RoHS
●  长距离低衰减信号传输
●  经使用证明我司伺服系统连接线可靠性高

耐油伺服电缆-伺服系统连接线电缆技术参数

●  多股细绞成束超细裸铜丝,符合第6类导体
●  弹性体绝缘线芯
    供电芯线:黑色线芯表面白色数字编码,符合VDE 0293,有黄/绿保护线
    控制芯线:控制线对彩色线芯区分符合DIN 47100标准
●  控制线对由铝箔和铜丝编织屏蔽
●  芯线对、芯线和聚酯纤维一起绞合,超小节距
●  无纺织物材料绕包
●  弹性体丁腈材料或聚氨酯(PUR)护套材料
●  伺服系统连接线最小弯曲半径
    适用于移动应用:7.5×外径
    固定安装:5×外径
●  额定电压
    供电芯线:600/1000V
    工作电压:控制芯线:250V AC
●  测试电压
    供电芯线:4000V
    控制线芯:芯/芯:1500V,芯/屏:750V
●  温度范围
    移动安装:-20℃到+80℃
    固定安装:-30℃带+80℃(我司伺服系统连接线可根据特殊使用环境可按照要求订制)
●  订货说明
    标准长度:(100;200;300;500;1000)m
    包装形式:≤30kg时卷装,大于30kg时盘装
   订货时请注明包装规格(如1×500m盘装或5×100m卷装)

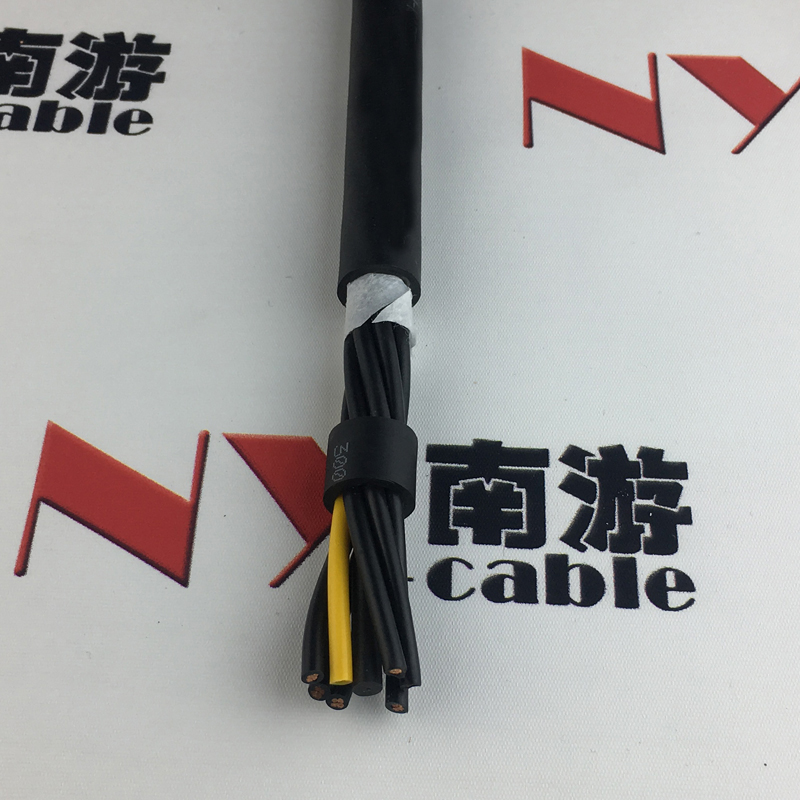

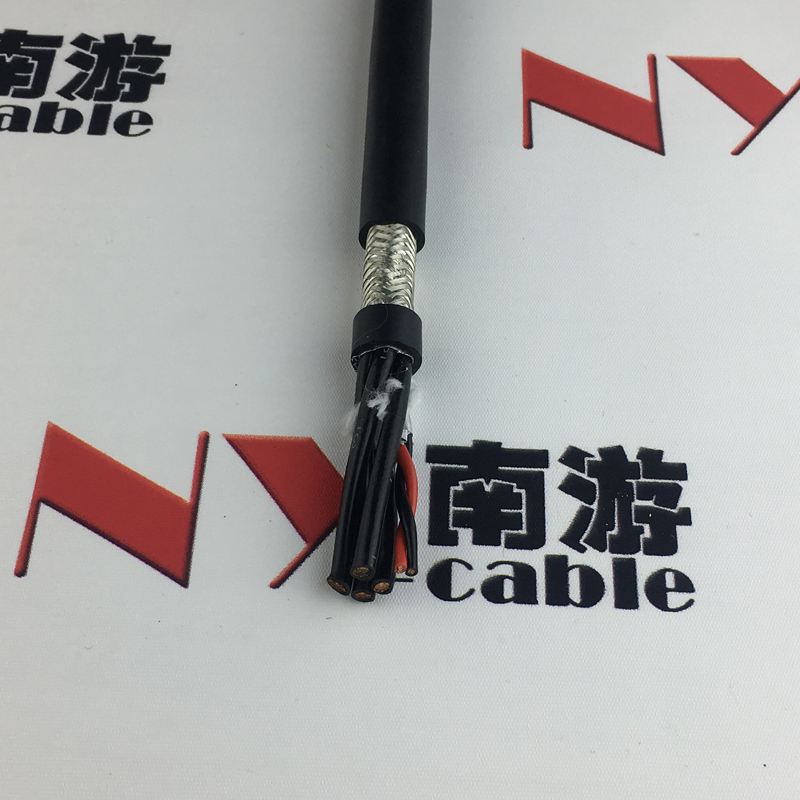

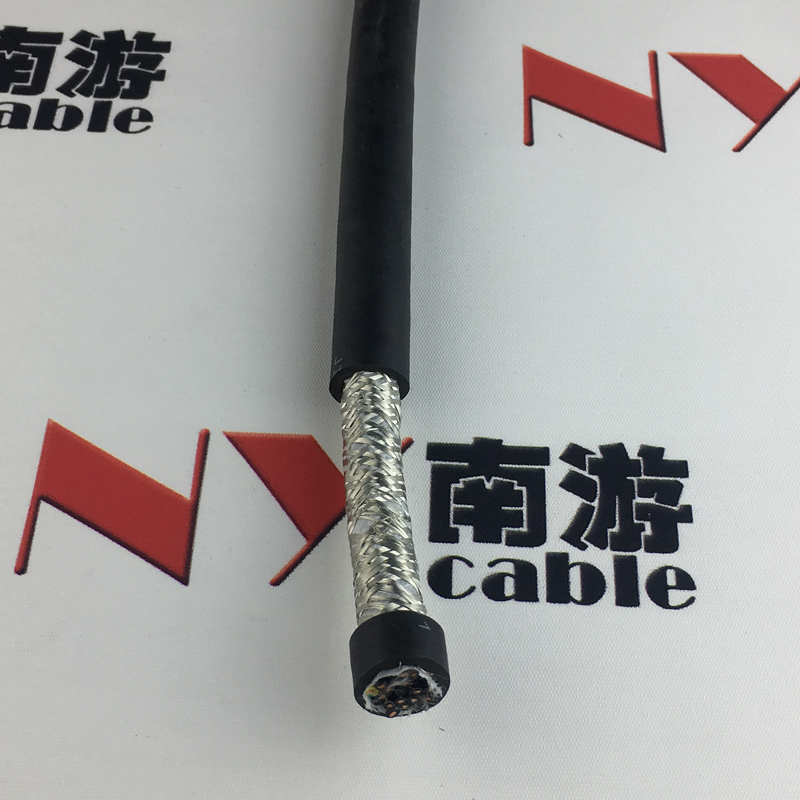

耐油伺服电缆-伺服系统连接线电缆规格及图片

0.1*15C 13 0.1 91.6 7.7 8.2
0.14*15C 18 0.1 101.4 7.9 8.4
0.2*15C 25 0.1 115.4 8.3 9.0
0.3*15C 36 0.1 156.3 9.7 10.4
0.4*15C 50 0.1 174.0 10.0 10.7
0.5*15C 60 0.1 223.5 11.6 12.3
0.75*15C 90 0.1 272.4 12.4 13.1
1.0*15C 121 0.1 360.8 14.3 15.0
1.5*15C 182 0.1 518.6 17.4 18.8
2.0*15C 245 0.1 709.5 20.5 22.1
2.5*15C 154 0.14 848.6 22.4 24.0
4.0*15C 252 0.14 1172.7 25.4 27.5
6.0*15C 370 0.14 1657.9 30.0 32.1
