柔性电缆

当前位置:首页>产品中心>柔性电缆

耐油抗干扰伺服电机用伺服电缆

上架时间:2019-01-02
浏览次数:141
产品类型:
产品分类:
产品详情
耐油抗干扰伺服电机用伺服电缆

耐油抗干扰伺服电机专用柔性电缆产品特性:耐热阻燃,绝缘性能优异、化学性能稳定,因为对绞线屏蔽采用了优质聚乙烯使得传输性能,由于采用了新性的铝箔麦拉加铜网编织双层屏蔽,有效抵抗电磁波干扰。   带有双重镀锡铜网屏蔽效果,作为测量、监测和控制电缆适合用在机床制造、成套设备安装工程、电站、暖气和空调系统、冷冻设备、办公自动设备、以及数据处理系统等场合。
耐油抗干扰伺服电机专用柔性电缆主要作用是用来的跟随或复现某个系统的反馈控制系统,又被称之为随动系统,电缆对高频热损、高频响应、抗串音特性以及抗干扰性能有较高的要求,
耐油抗干扰伺服电机专用柔性电缆作为一种运用广的特种电缆,性能出色,受到广泛的关注和青睐,目前除了使用在机床制造、汽车制造、成套设备安装工程、造纸业、暖气和空调系统等场合,也被使用于拖链和机器人系统当中。电缆主要应用于:工业电子系统,自动生成线,仓储设备,机器人,室内起重机,包装机械, 数控机床和冶金工业。


【耐油抗干扰伺服电机专用柔性电缆】产品结构

导体:多股裸铜丝绞合导体(镀锡铜丝请事先说明)耐腐蚀性强
绝缘:电源芯线:特殊混合弹性体丁晴/汽车料/TPE等材料绝缘
          控制芯线:优质PE/TPE材料绝缘
颜色标识:电源芯线:带有连续数字编号的黑色芯线,3芯以上带一根黄/绿双色地线
                 控制芯线:红、蓝双色绝缘
芯线结构:防扭分层设计,控制芯线0.34mm2~2.5mm2成对双绞线与电源芯线总成缆
分屏蔽:成对铝箔麦拉绕包屏蔽控制或镀锡铜丝编织网屏蔽
内衬层:柔性无纺布带、聚酯带或铝箔麦拉
总屏蔽:镀锡铜丝编织网屏蔽
护套:特殊改性弹性体丁晴/special PUR材料
护套颜色:黑色(RAL9005)/灰色(RAL7001)/橙色(RAL2003)
备注:南游电缆可提供来样、来图加工定制生产耐油抗干扰伺服电机专用柔性电缆系列产品。

耐油抗干扰伺服电机用伺服电缆说明

高柔性伺服电机用反馈电缆伺服电机专用电缆作为上海南游电线电缆有限公司主营产品之一,公司供应伺服电缆优化设计结构可集成电源电缆和一对或两对信号控制电缆于一体,整体镀锡铜网编织屏蔽,优异的抗电磁干扰性能用于对抗电磁干扰有较高要求的使用场合;我司伺服电缆特别适用于长行程拖链系统使用,高柔性耐弯曲,低电容材料绝缘更能保障长距离信号传输的完整与可靠。
高柔性伺服电机用反馈电缆,是伺服电机系统下的专用动力连接电缆,采用高柔性结构设计,以镀锡铜丝编织电缆高密度屏蔽网层以有效抵抗电磁干扰。南游伺服电机电缆,高柔软、耐弯曲,特别适用于伺服系统下的拖链部件下的循环往复移动弯曲安装应用。
高柔性伺服电机用反馈电缆参数规格:导体:多股精绞镀锡铜丝,抗腐蚀性强;绝缘:特殊硬质耐热阻燃PVC/TPE绝缘,对绞线采用PE/TPE;颜色:≤0.5mm2颜色标识,棕、黑、蓝、紫、粉红、橙,>0.5mm2黑色数字白色号码编号(对绞线颜色为红、蓝);内屏蔽:铝箔麦拉绕包裹编织屏蔽镀锡铜网;排流线:(可选)与导体同规格排流效果,方便线束屏蔽加工;成缆:优化成缆绞合节距(红蓝对绞);屏蔽:裸铜丝或镀锡铜丝编织屏蔽(可选),密度85%以上;护套:特种改性防油耐热阻燃PVC护套,通过VW-1阻燃试验,黑色(RAL9005)
高柔性伺服电机用反馈电缆电气参数:额定电压:U0/U 600/1000V;测试电压: U 3500V符合DIN VDE 0281第2部分
温度范围:-30℃~+80℃;持续运动时的小弯曲半径:7.5×电缆外径;用于拖链系统使用寿命:1000万次循环以上;符合标准:符合欧盟RoHS 要求

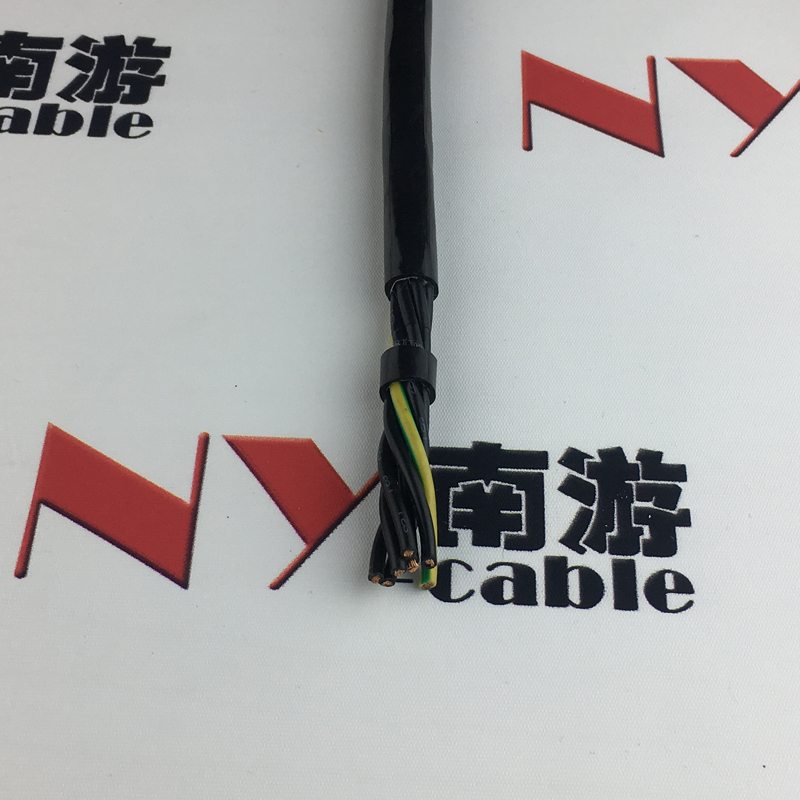

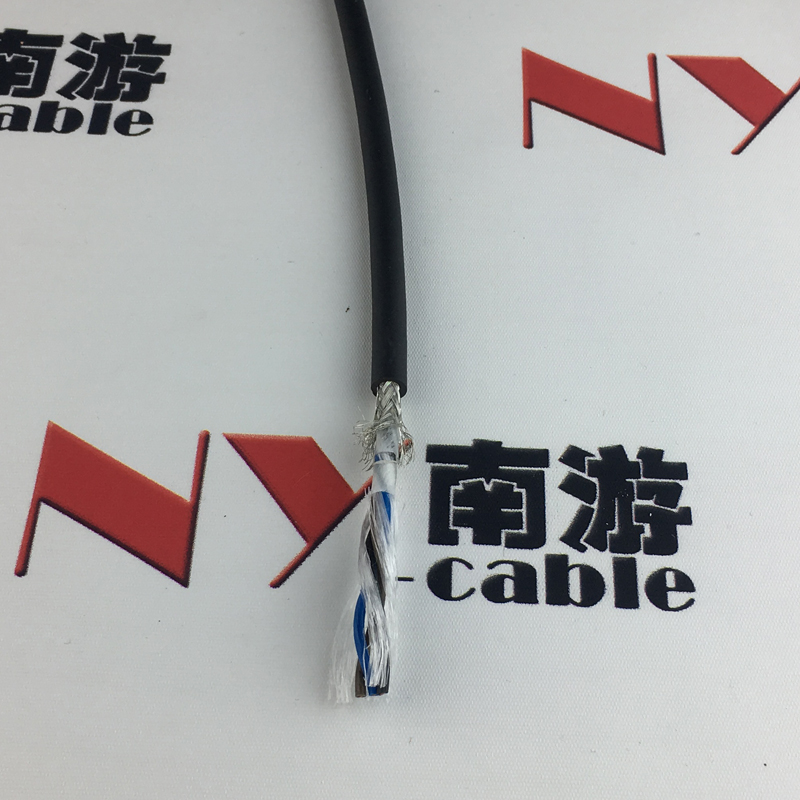

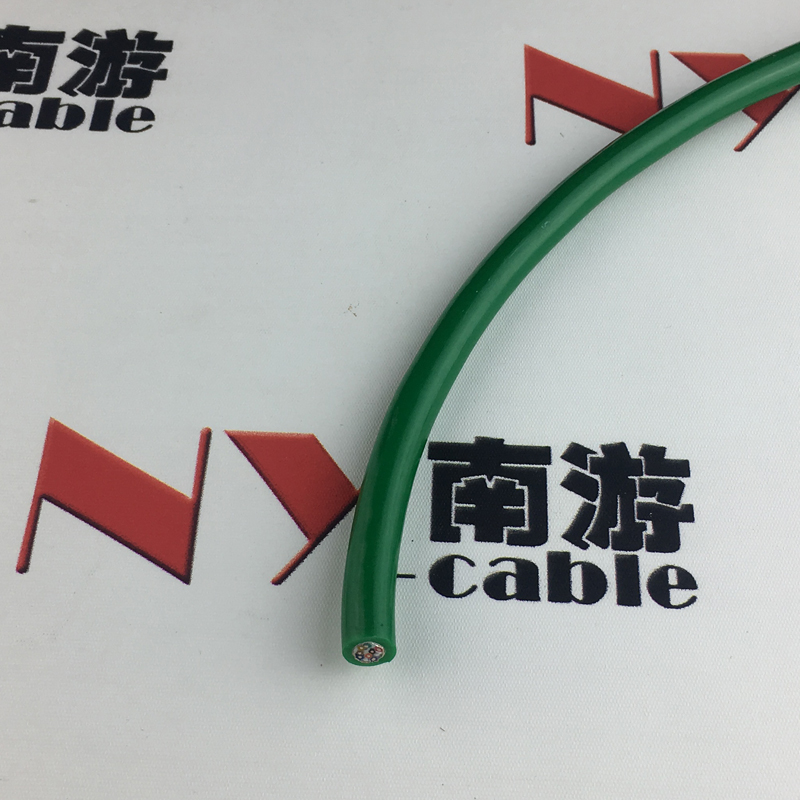

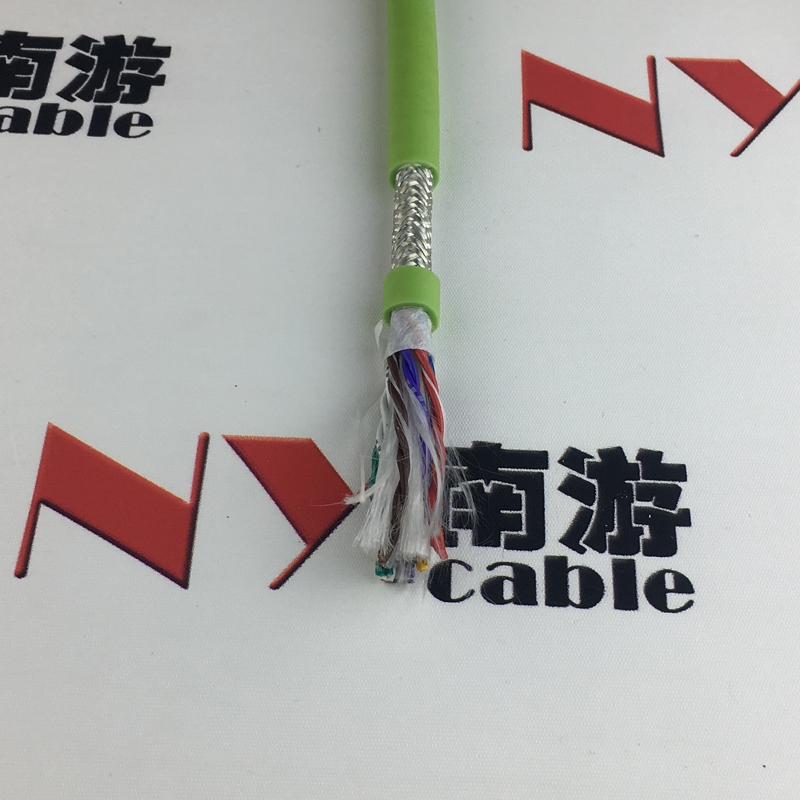

耐油抗干扰伺服电机用伺服电缆产品图片及规格说明

高柔性伺服电机用反馈电缆生产厂家-上海南游电线电缆有限公司(南游电缆)专业生产定制各类伺服编码器电缆线,厂家直接生产定制,厂家直销,质量有保障。



0.1*11C 13 0.1 72.1 6.9 7.4
0.14*11C 18 0.1 79.6 7.2 7.7
0.2*11C 25 0.1 90.1 7.5 8.0
0.3*11C 36 0.1 121.2 8.7 9.4
0.4*11C 50 0.1 134.4 8.9 9.6
0.5*11C 60 0.1 172.0 10.4 11.1
0.75*11C 90 0.1 208.6 11.1 11.8
1.0*11C 121 0.1 275.1 12.8 13.5
1.5*11C 182 0.1 394.1 15.5 16.9
2.0*11C 245 0.1 537.6 18.4 19.8
2.5*11C 154 0.14 641.8 19.9 21.5
4.0*11C 252 0.14 883.1 22.5 24.1
6.0*11C 370 0.14 1245.1 26.6 28.7
10.0*11C 336 0.19 1937.0 32.6 34.7
