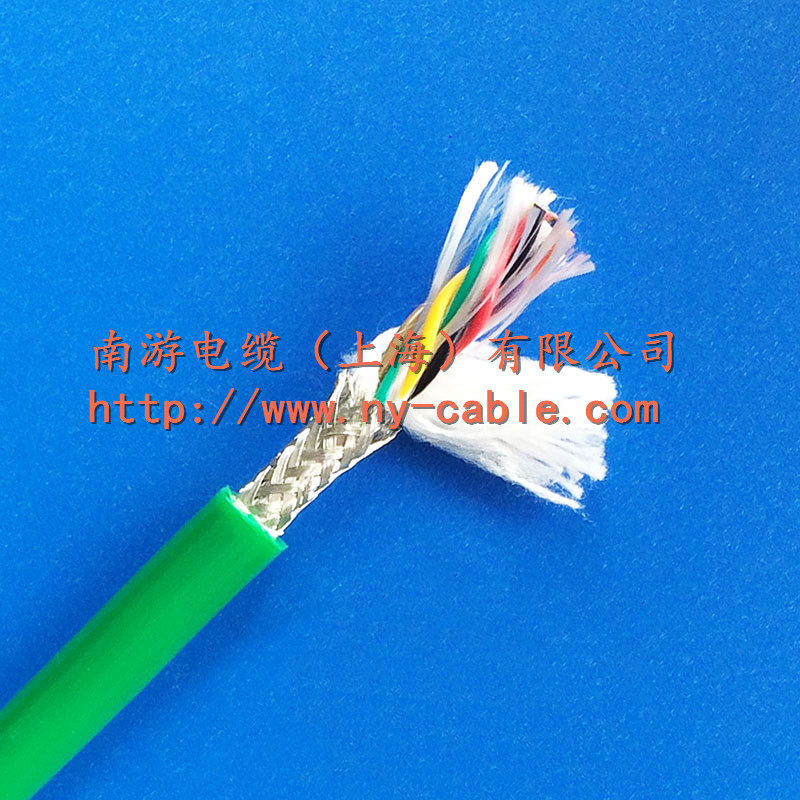

编码器专用电缆结构:
导线:0.14m㎡-0.34m㎡:多股精绞柔性无氧细铜丝
≥0.5m㎡:无氧铜丝多股线
符合IEC60228,VDE0295,6级
绝缘:柔软混合料 TI2符合DIN VDE0281+HD21.1
颜色代码:0.14m㎡-0.34m㎡:符合颜色代码
≥0.5m㎡:带有连续编号的黑色芯线符合EN50334,3根芯线起带一根黄绿接地线
线芯结构: 每层均经过特殊处理,并包有无纺带包裹线体缓冲
屏蔽:镀锡铜网编织屏蔽层
内衬层:无纺带
护套材料:优质高分子柔性丁腈弹性体材料TM5符合DIN VDE0281+HD21.1
护套颜色:绿色或橙红色
编码器电缆,伺服机线缆,伺服机电缆

编码器电缆,伺服机线缆,伺服机电缆

编码器专用电缆特性与符合性:
特性: 持久耐用
耐油性
耐低湿潮
超过0.5mm以上的扭转角度可达到±450°
编码器专用电缆技术参数:
电压: 0.14m㎡-0.34m㎡:UVL/300V
≥0.5m㎡:UVL/SCA600V
操作电压:0.14m㎡-0.34m㎡:350V
≥0.5m㎡:DIN VDW300/500V
测试电压U:0.14m㎡-0.34m㎡:1500V符合DIN VDE0472
≥0.5m㎡:3000V符合DIN VDE0281+HD21.2
扭转角度: 达±270℃/0.5m
弯曲半径 高柔性10XD/从34芯线15XD
使用温度 UL (0.14m㎡-0.34m㎡/≥0.5m㎡ DIN VDE
固定敷设: 达+80/+90℃ -50/+90℃
移动安装: 达+80/+90℃ -40/+90℃
抗辐射强度: 5000cJ/Kg
阻燃性: 0.14m㎡-0.34m㎡:UL VW1,IEC60332-1-2+EN60332-1-2
≥0.5m㎡:UL VW1,CSAFR1+FT2+IEC60332-1-2+EN60332-1
耐油性:优异PUR TMPU+DIN VDE0281+HD211.1
耐化学性:优异的耐酸,碱,溶剂,各种液压油等的性能
