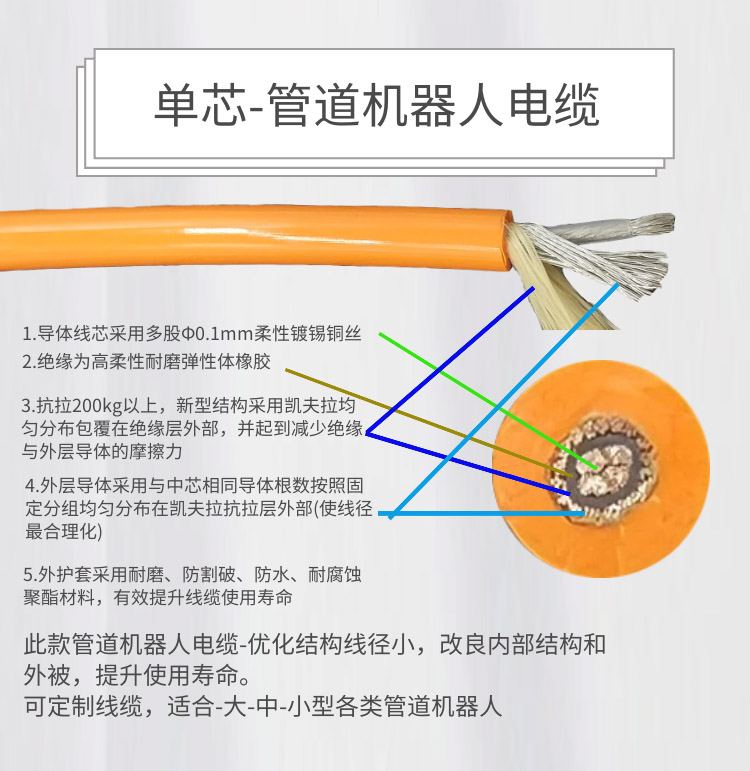

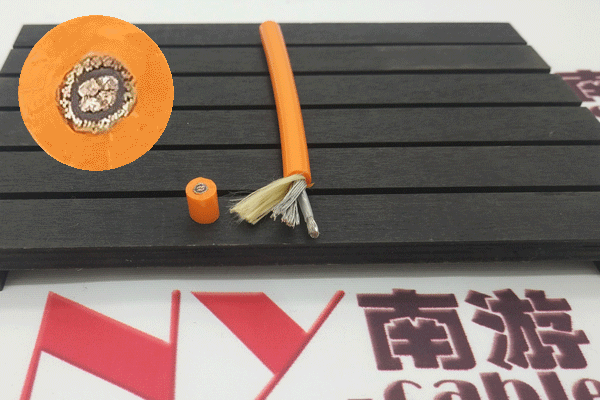

新型管道机器人电缆-单芯结构-外护套抗拉、耐磨、防割破、耐腐蚀，线芯
采用多股柔性镀锡导体，耐弯曲。在井下工作寿命长，定制各类规格，满足
市面上所有管道机器人使用
管道机器人电缆导体：多股精绞0.1mm无氧铜丝
绝缘：特殊混合PVC/PE绝缘
颜色：可定制颜色标识，棕、黑、蓝、紫、粉红、橙等。
内护套：可选，可定制。
屏蔽：镀锡铜网编织屏蔽，密度85％以上
护套：进口PUR聚氨酯材料，颜色可自行选定。
单芯管道机器人电缆技术特性
1、水下、管道装备专用。
2、耐酸、耐碱、耐腐蚀、使用温度-35~120℃。
3、进口聚氨酯保护套。
4、耐拉力300KG、扯断力1T。（可加大）
5、可订做光电混合电缆、485通讯电缆、CAN通讯电缆等。
6、管道内窥镜电缆可订做。
单芯管道机器人电缆应用范围:
管道内窥机器人,管道探测打捞机器人,排污系统管道检修机器人等
管道爬行机器人随行拖拽,照明,控制,电视摄像,信号传输,动力电源.
作为井下测量、监测.地下物探、开采、勘探等.特别适合水电、煤炭、
工程等部门各类地质钻孔的顶角和方位角测量的信号传输、井下照明和
设备供电等.
管道机器人电缆特点:
极好的适应野外施工中地形复杂、收发频繁、气候严峻等工作条件。
具有耐腐蚀、耐弯曲、耐磨、耐寒、抗拉及绝缘性能好的特点。
经用户使用证明其机械性能、电气性能和防水性能都能满足野外作业要求。
井下物探电缆具有高柔性，耐弯曲性，耐油，抗拉性，适应多类恶劣环境，
是井下探测等场保所使用的专用电缆

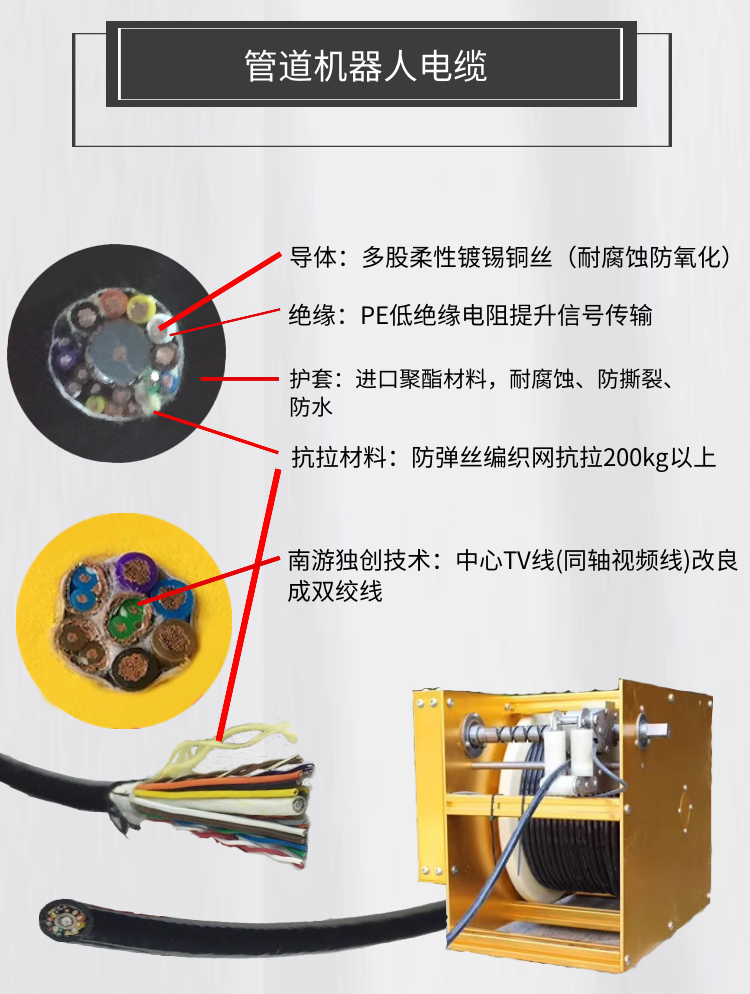

管道器人电缆规格 | 单根导体直径φ | 外径/mm | ||||
| 控制信号线 | 视频信号线 | 电源线 | 地线 |
|
|
PI60 | 6×2×0.14 | 75-3 | 4×0.35 | 0.4 | 0.1 | 9.3 |
PI60 | 9×2×0.14 | 75-3 | 4×0.35 | 0.4 | 0.1 | 9.3 |
PI60 | 12×0.14 | 75-3 | 4×0.35 | 0.4 | 0.1 | 9.3 |
PI60 | 18×0.14 | 75-3 | 4×0.35 | 0.4 | 0.1 | 9.3 |
PI60 | 6×2×0.14 | 1×2×0.2 | 4×0.35 | 0.5 | 0.1 | 10 |
PI60 | 9×2×0.14 | 1×2×0.2 | 4×0.35 | 0.5 | 0.1 | 10 |
PI60 | 12×0.14 | 1×2×0.2 | 4×0.35 | 0.5 | 0.1 | 10 |
PI60 | 18×0.14 | 1×2×0.2 | 4×0.35 | 0.5 | 0.1 | 10 |
| ||||||
型号 | 管道机器人电缆 |
| 中心 | 外层 |
|
|
| 横截面积/mm2 | 导体直径Φ | 导体数 | 导体数 | 外径/mm |
|
PI60 | 1.57 | 0.1 | 200 | 200 | 6.2 | 6.5 |
PI60 | 3.14 | 0.1 | 400 | 400 | 6.6 | 6.8 |
PI60 | 3.92 | 0.1 | 500 | 500 |
|
|
PI60 | 4.71 | 0.1 | 600 | 600 |
|
|
PI60 | 5.49 | 0.1 | 700 | 700 |
|
|
PI60 | 6.28 | 0.1 | 800 | 800 |
|
|
PI60 | 7 | 0.1 | 900 | 900 |
|
|
PI60 | 7.85 | 0.1 | 1000 | 1000 |
|
|
