管道摄像检测机器人电缆广泛应用于汽车、管道机器人设备、工业机械、石油化工、电子、电气工业、航空、航天、钢铁
、铁路、船舶、建筑工程、公共安全、海关部门、自来水管道、电力、考古等一系列人工无法到达的场合。 管道机器人电
缆是专业用于管道养护和管道运行系统排查行业特殊设计生产的一种电线电缆,作为管道爬行机器人的动力传送以及信号
反馈载体;管道机器人往往体积小功能复杂,一根高品质的管道机器人电缆是管道机器人高效工作的有力保障。在满足抗
拉,耐磨防水等功能的同时还要保证视频画面的清晰。南游电缆突破技术难关采用更高效的视频通信手段


管道检测机器人电缆材质:
1.管道机器人电缆护套材质:PUR聚氨酯
2.管道机器人电缆绝缘:特殊混合绝缘/氟塑料
3.屏蔽:镀锡铜屏蔽(可定制)
4.弯曲半径:6*D
5.电缆长度: 长度可订制
6.电缆颜色:橙色,黄色,蓝色(可定制)
【管道机器人电缆】部分应用参数 -产品特点
移动安装:-25℃~+95℃
固定安装:-45℃~+105℃
1)高柔性—多股精绞无氧铜丝做导体保证了线身的柔软性;
2)耐弯曲—优化成缆节距+特殊结构设计+精心选材,适用于高频弯曲场合不断芯;
3)使用方便—芯线绝缘颜色、护套颜色以及线缆使用长度可依据客户要求订制;
4)抗电子干扰—整体镀锡铜丝编织屏蔽密度85%以上,有效的抵抗了外部高频电磁干扰;

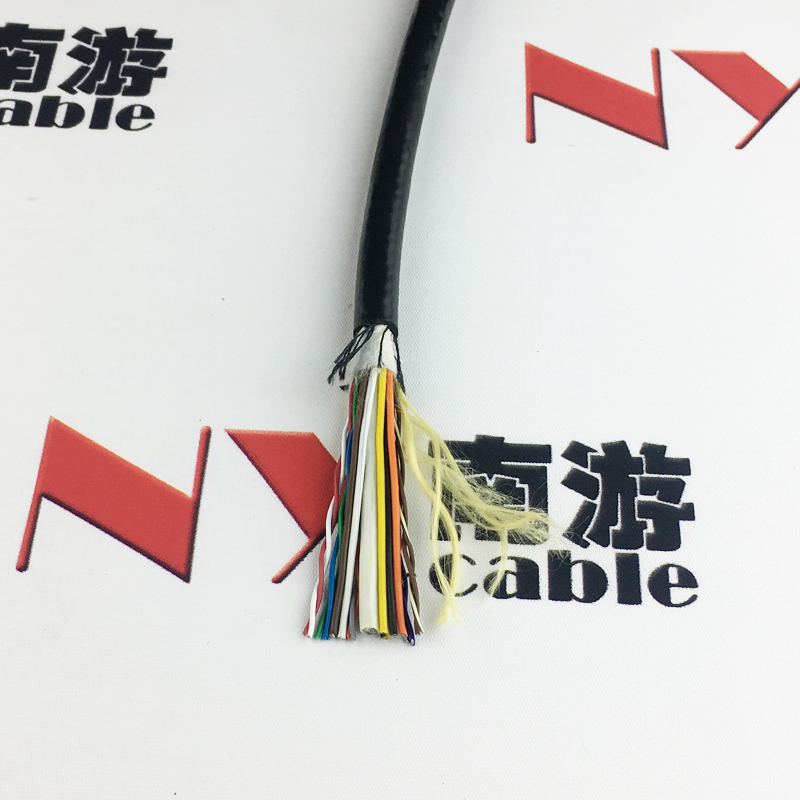

5)抗拉—柔性包裹材料-无纺布包裹线身+抗拉丝填充,在电缆来回弯曲运动是有效的起到缓冲作用;可增加凯夫拉编织
,最少抗拉力为260kg。
6)耐磨、耐油、抗老化—特种柔性专用护套料(颜色可由客户选定)弯曲寿命1000万次以上护套不破裂。7)防水、耐酸碱、防辐射、抗腐蚀—新订进口PUR护套料、环保型材质。

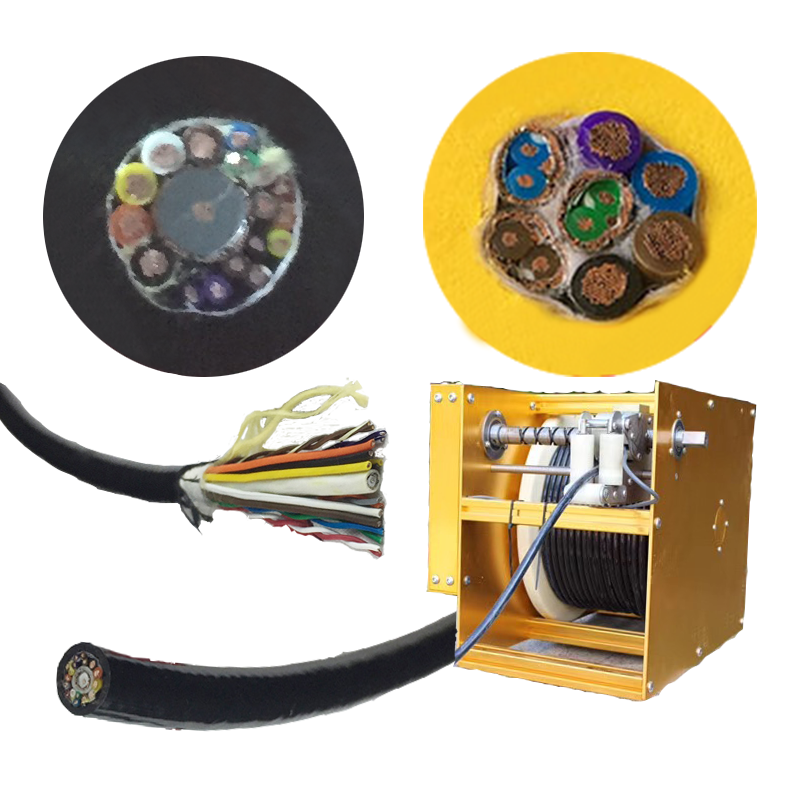

【管道机器人电缆】线缆结构
绝缘:特殊混合PVC/PE绝缘
颜色:可定制颜色标识,棕、黑、蓝、紫、粉红、橙等。
内护套:可选,可定制。
屏蔽:镀锡铜网编织屏蔽,密度85%以上
护套:进口PUR聚氨酯材料,颜色可自行选定。
管道检测机器人电缆,拾取机器人电缆,爬行机器人电缆本产品采用德国VDE技术,最小直径在5mm(可根据客户要求
定制),拉力大,承受250kg(根据客户要求制定)经久耐用。电缆采用防水防腐蚀设计,根据客户要求可作为水下机
器人探测电缆海水深度可达3000M,配备的防水电缆可承受250kg的拉力。
管道检测机器人电缆材质:
材质:可定制
绝缘:可定制
屏蔽:镀锡铜屏蔽(可定制)
弯曲半径:8*D
电缆长度:500米(长度可定制)
电缆颜色:橙色,黄色,蓝色(可定制)
高柔性-抗扭转-管道机器人电缆规格
管道器人电缆规格 |
单根导体直径φ |
外径/mm |
||||
|
控制信号线 |
视频信号线 |
电源线 |
地线 |
|
|
PI60 |
6×2×0.14 |
75-3 |
4×0.35 |
0.4 |
0.1 |
9.3 |
PI60 |
9×2×0.14 |
75-3 |
4×0.35 |
0.4 |
0.1 |
9.3 |
PI60 |
12×0.14 |
75-3 |
4×0.35 |
0.4 |
0.1 |
9.3 |
PI60 |
18×0.14 |
75-3 |
4×0.35 |
0.4 |
0.1 |
9.3 |
PI60 |
6×2×0.14 |
1×2×0.4 |
4×0.35 |
0.5 |
0.1 |
10 |
PI60 |
9×2×0.14 |
1×2×0.4 |
4×0.35 |
0.5 |
0.1 |
10 |
PI60 |
12×0.14 |
1×2×0.4 |
4×0.35 |
0.5 |
0.1 |
10 |
PI60 |
18×0.14 |
1×2×0.4 |
4×0.35 |
0.5 |
0.1 |
10 |
