市政工业排水管道检测-清洗疏通机器人专用电缆

上架时间:2019-09-11
浏览次数:195
产品类型:
产品分类:
产品详情

随着城市的发展,城市地下管网覆盖越来越大,其中包括(市政/工业排水管道,水利输水管道,综合管网,电缆管沟,

隧洞等)。对于电缆管道中的故障,主要是由堆积在管道内的各种杂物引起,而清理检修的工作有时就要交给管道专用

的机器人来完成,而这种机器人所使用的电缆,是伴随着管道机器人正常工作的主要组成部分。管道机器人电缆是专

业用于管道养护和管道运行系统排查行业特殊设计生产的一种电线电缆,作为管道爬行机器人的动力传送以及信号反

馈载体;管道机器人往往体积小功能复杂,一根高品质的管道机器人电缆是管道机器人高效工作的有力保障。在满足

抗拉,耐磨防水等功能的同时还要保证视频画面的清晰。南游电缆突破技术难关采用更高效的视频通信手段。

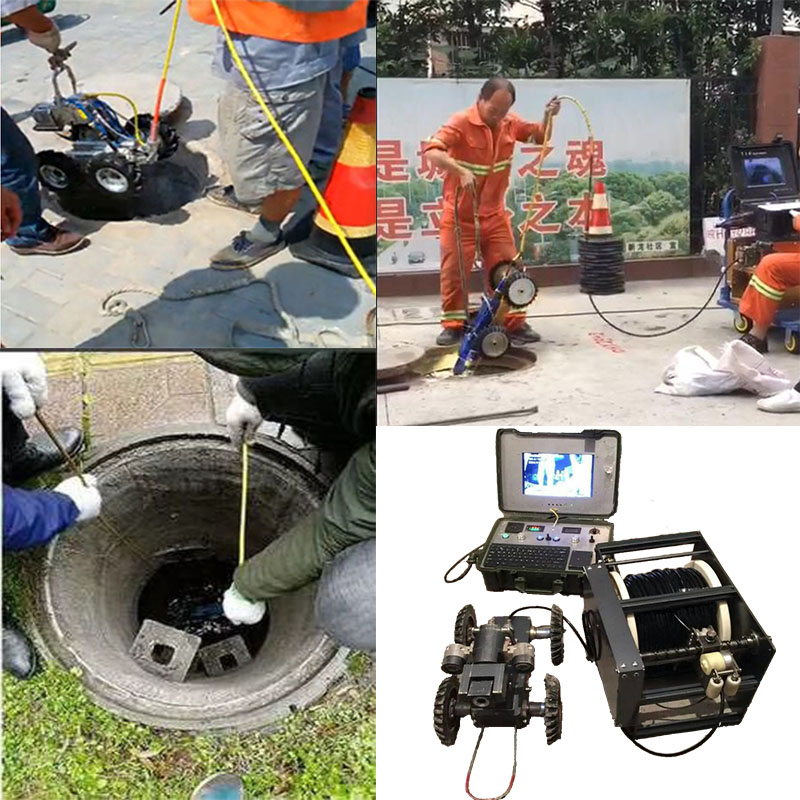

管道视频摄像检测机器人系统,是一种融合了现代制造技术、通行技术、控制技术、传感技术、智能技术等多种先进技术

的机电一体化装置,为市政管网普查、隐患排查、管道养护、工程施工验收、环境保护、城市建设规划、及投资等提

供必要的技术支持和可靠依据。


CCTV管道机器人设备的应用环境相对复杂恶劣,因此,与之配套使用的管道机器人电缆,在设计选材及结构设计上

需要满足管道机器人应用环境的要求以及应用特性的需要:

市政工业排水管道检测-清洗疏通机器人专用电缆使用环境及性能


电缆设计采用聚氨酯材质作为电缆的外护套,电缆设计具有优异的环境适应性能:

1.高耐磨损:电缆随管道CCTV探测机器人设备的前行或后退的退拽使用,电缆直接接触地面、管道内壁等,电缆耐

磨损性能优异;
2.防水性能优异:聚氨酯护套,管道机器人电缆可长时间浸泡在水里使用,可随机器人设备在城市排水管道等环境

使用;
3.耐腐蚀:电缆采用聚氨酯材质作为电缆的外护套,电缆具有优异的耐酸碱盐雾腐蚀,可广泛应用于特别是化工企

业排水管道的检测应用;
4.管道机器人电缆设计还具有优异的抗撕裂、耐候、抗UV、耐老化的基本性能;

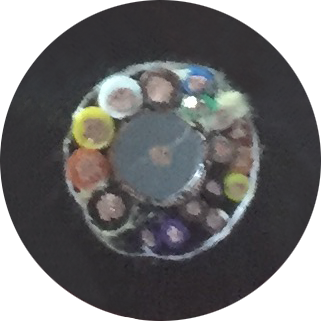

市政工业排水管道检测-清洗疏通机器人专用电缆结构:


优化电缆设计结构,满足管道机器人设备的应用需要:

1.柔性结构设计,优选电缆导体、绝缘和护套材质,电缆柔软性能优异,可随管道机器人的前行或后退完成收缆、

放缆、拖拽移动等动作命令;
2.优异的屏蔽结构设计,有效对抗电磁干扰,保障管道机器人电缆作为管道CCTV检测机器人系统的控制连接、信

号传输电缆的稳定性与准确性;
3.抗拉编织结构设计,具有优异的抗拉性能,同时,也能够有效的避免管道机器人电缆在使用过程中因扭曲而变形;
设计生产的管道机器人电缆,可根据需要定制动力、控制或信号传输电缆,以及复合式电缆,随管道CCTV检测机

器人发现管道内外腐蚀、局部变形以及焊缝裂纹等缺陷,也可检测判断管道的完好性。因此在各种城市给排水管

道、石油运输管道、电力管沟、各种大孔径管道系统广泛使用。

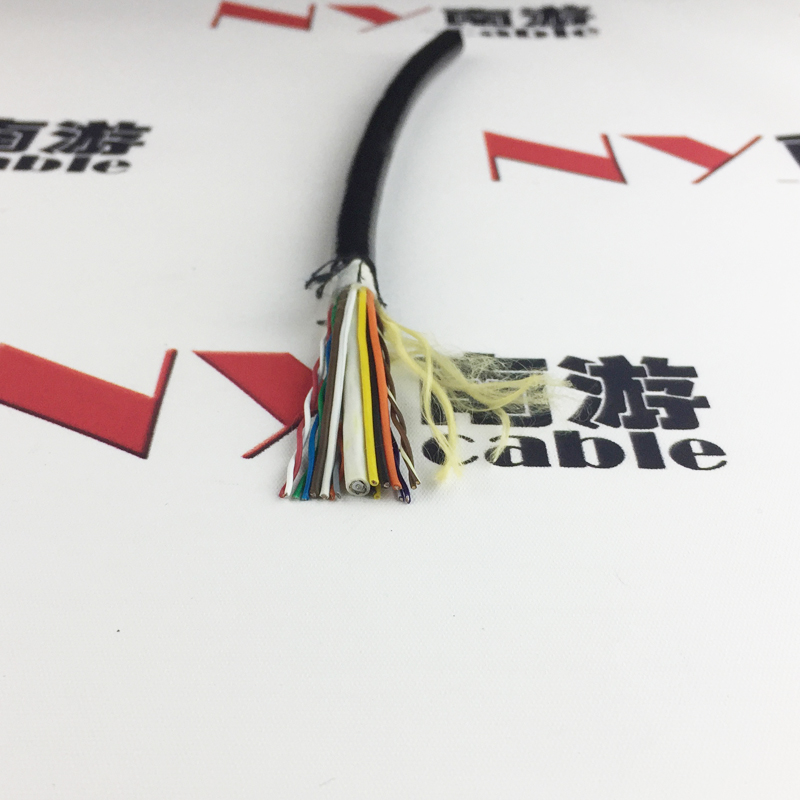

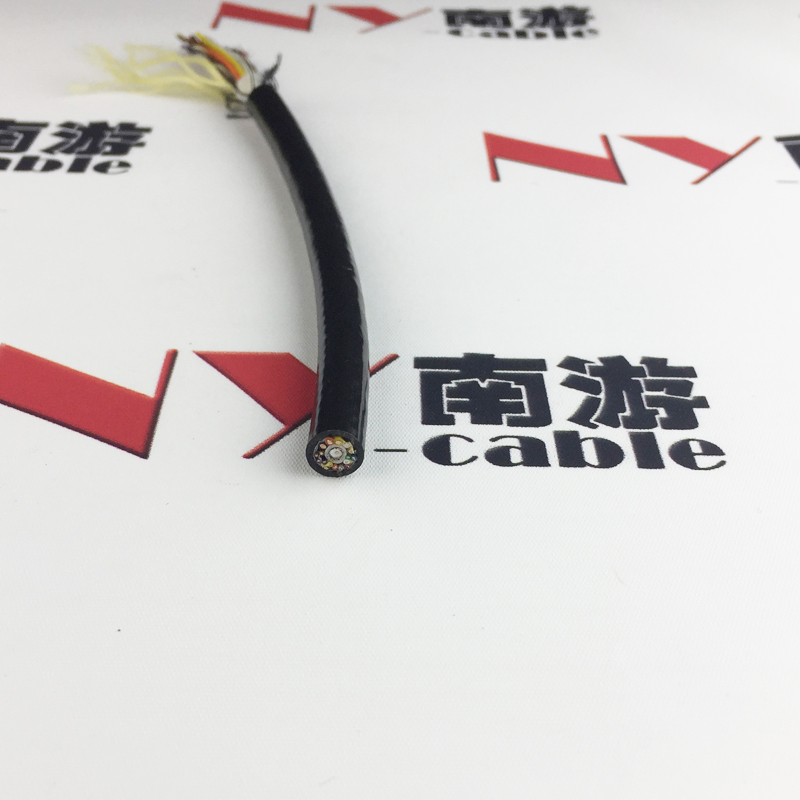

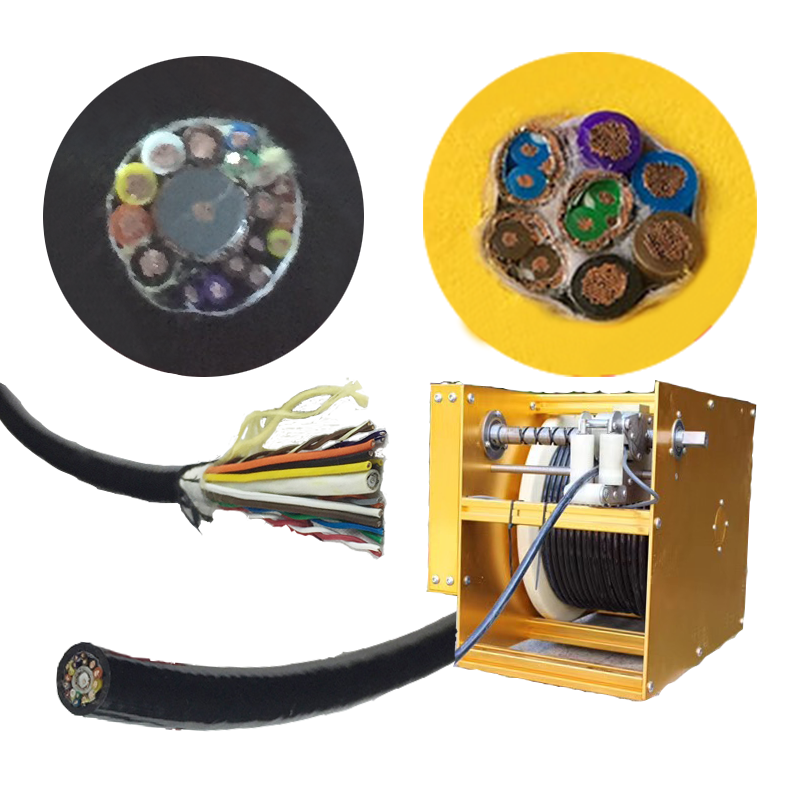

市政工业排水管道检测-清洗疏通机器人专用电缆实物图片及规格表



型号

管道器人电缆规格

单根导体直径φ

外径/mm

控制信号线

视频信号线

电源线

地线

PI60

6×2×0.14

75-3

4×0.35

0.4

0.1

9.3

PI60

9×2×0.14

75-3

4×0.35

0.4

0.1

9.3

PI60

12×0.14

75-3

4×0.35

0.4

0.1

9.3

PI60

18×0.14

75-3

4×0.35

0.4

0.1

9.3

PI60

6×2×0.14

1×2×0.4

4×0.35

0.5

0.1

10

PI60

9×2×0.14

1×2×0.4

4×0.35

0.5

0.1

10

PI60

12×0.14

1×2×0.4

4×0.35

0.5

0.1

10

PI60

18×0.14

1×2×0.4

4×0.35

0.5

0.1

10
