随着城市的发展，用电负荷增长迅速，加强电网建设刻不容缓。目前越来越多的地下电缆管道被用以取代城市上空原本密密麻麻的架空输电线路。相比架空，铺设在地下的电缆管道无疑更加美观，但除了初期需要的投资更多，还存在难以检修的问题。为了检测管道内部情况，国内外普遍采用两种办法：潜望镜法和机器人法。顾名思义，潜望镜法是将一个顶端放置有探头的长杆深入管道内部观测内部情况。此方法操作简单，但不便携带，人力物力耗费大。比较而言，机器人体积小巧，操作简单，智能化程度高，已经成为各方的主要研究方向。
6×2×0.14+5×0.35+TV耐磨抗拉管道机器人电缆应用范围:

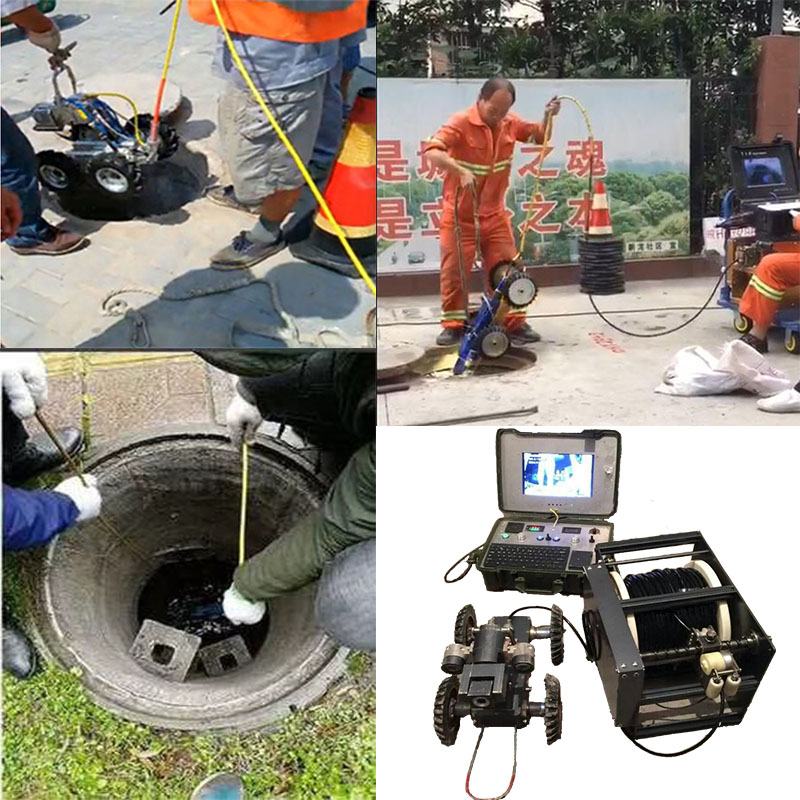

市政污水管网、窨井.检修井及孔洞的养护工作。可通过检测画面快速直观判断管道内部堵塞、塌陷、非法插入、错位、裂痕等各种缺陷状态，为管道的更新或修复工作提供评估依据
(1).电缆组成:光电复合缆、485通讯、CAN通讯、信号控制及电源供给.
(2).适合各类陆地机器人(履带、爬行、起吊等)随行拖拽,照明,控制,电视摄像,信号传输,动力电源等专用电缆
(3).CCTV管道检测爬行机器人电缆,管道内窥机器人电缆,管道探测打捞机器人电缆,管道检修机器人电缆,带有机械手臂陆地机器人电缆,排污系统清淤吸泥机器人电缆等
(4).作为井下测量电缆、监测.地下物探电缆、开采电缆、勘探电缆等.特别适合水电、煤炭、工程等部门各类地质专用电缆,
(5).下水道等环境恶略场合,钻孔的顶角和方位角测量的信号传输、井下照明和设备供电等专用电缆.
6×2×0.14+5×0.35+TV耐磨抗拉管道机器人电缆特点:
(1).极好的适应野外施工中地形复杂、收发频繁、气候严峻等工作条件。
(2).具有耐腐蚀、耐弯曲、耐磨、耐寒、抗拉及绝缘性能好的特点。(3).经用户使用证明其机械性能、电气性能和防水性能都能满足野外作业要求。
(4).井下物探电缆具有高柔性，耐弯曲性，耐油，抗拉性，适应多类恶劣环境，是井下探测等场所使用的专用电缆。

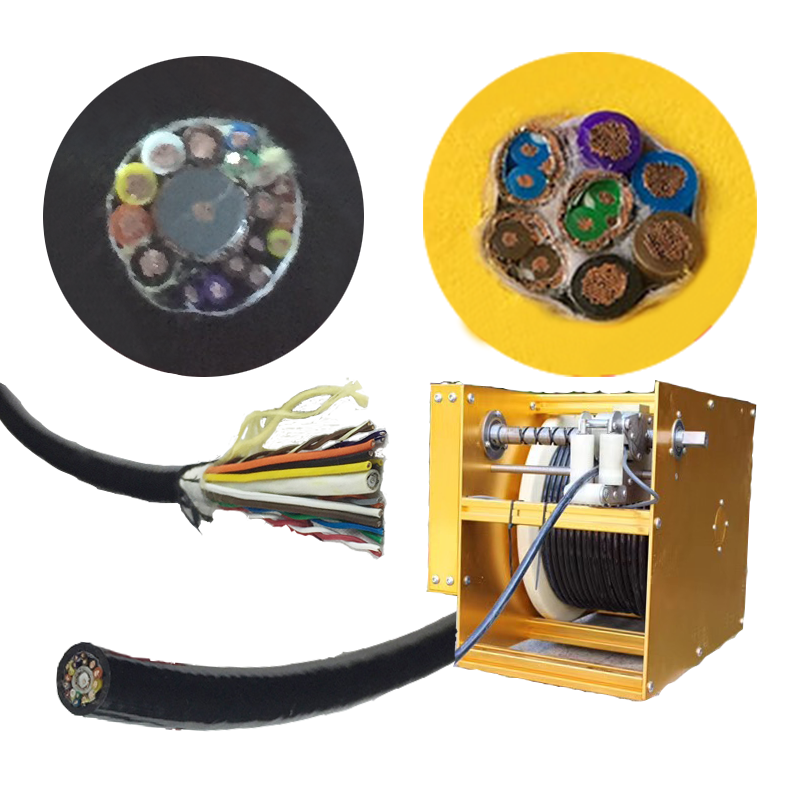

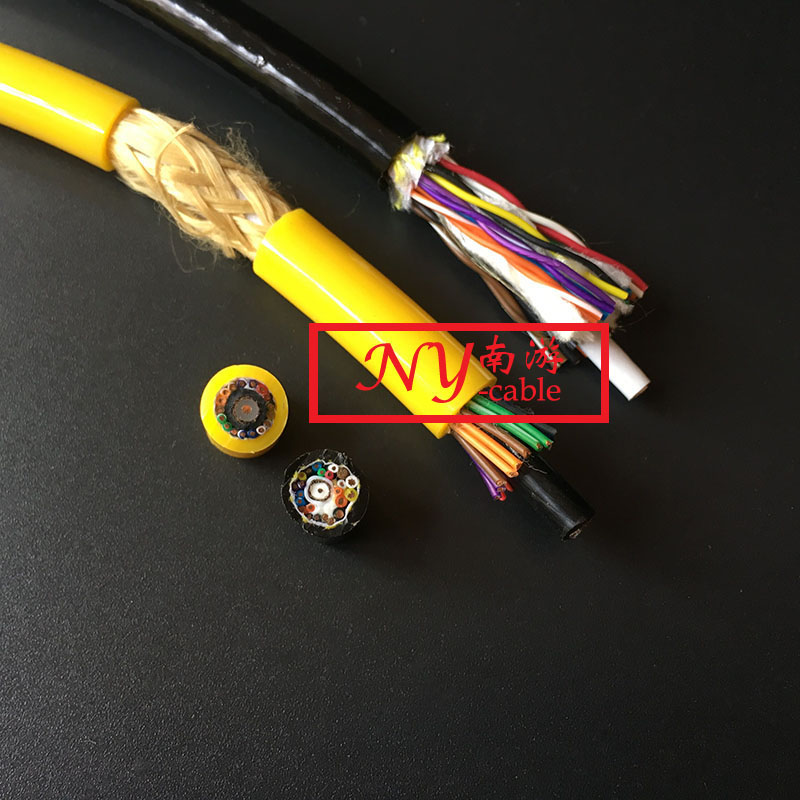

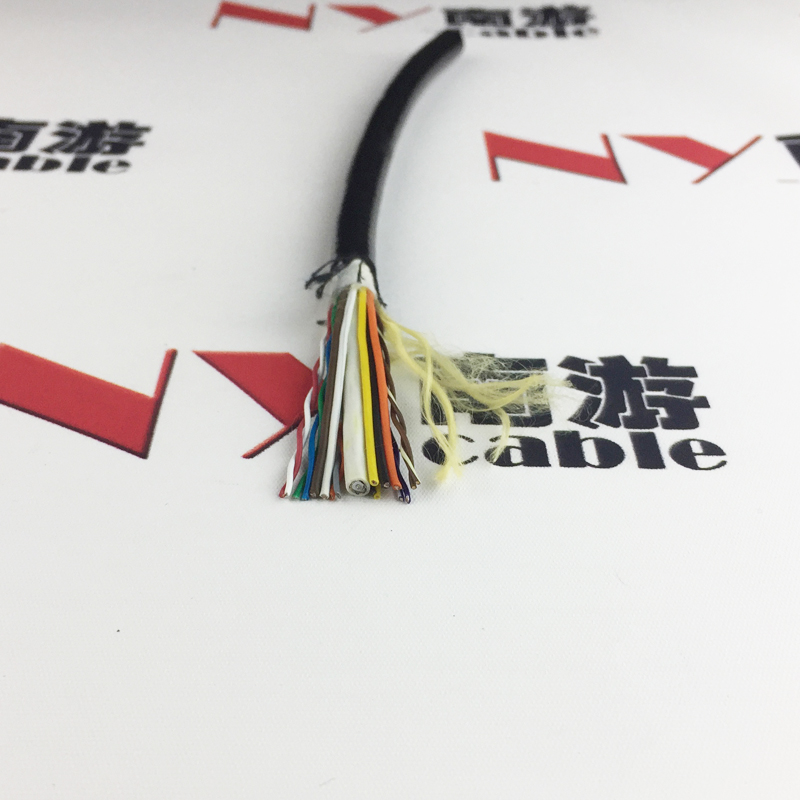

6×2×0.14+5×0.35+TV耐磨抗拉管道机器人电缆结构:
导体 :高柔精绞(99.9%)无氧铜丝 (或改成镀锡铜导体)
绝缘 : 高密度合成PE / 强耐候性氟塑料线芯颜色 : 黑色数字区分,或彩色线芯颜色区分
屏蔽 : 铝箔麦拉绕裹、高柔镀锡铜网编织屏蔽
抗拉填充 : 优质凯夫拉防弹丝, 抗拉300KG以上,扯断力可大1T以上.
护套: 高柔性PUR复合材料耐磨、抗拉、防水、耐油、耐寒、耐腐蚀
颜色:橙色、黄色、蓝色等.
|
管道器人电缆规格 |
单根导体直径φ |
外径/mm |
||||
|
控制信号线 |
视频信号线 |
电源线 |
地线 |
|||
|
PI60 |
6×2×0.14 |
75-3 |
4×0.35 |
0.4 |
0.1 |
9.3 |
|
PI60 |
9×2×0.14 |
75-3 |
4×0.35 |
0.4 |
0.1 |
9.3 |
|
PI60 |
12×0.14 |
75-3 |
4×0.35 |
0.4 |
0.1 |
9.3 |
|
PI60 |
18×0.14 |
75-3 |
4×0.35 |
0.4 |
0.1 |
9.3 |
|
PI60 |
6×2×0.14 |
1×2×0.4 |
4×0.35 |
0.4 |
0.1 |
10 |
|
PI60 |
9×2×0.14 |
1×2×0.4 |
4×0.35 |
0.4 |
0.1 |
10 |
|
PI60 |
12×0.14 |
1×2×0.4 |
4×0.35 |
0.4 |
0.1 |
10 |
|
PI60 |
18×0.14 |
1×2×0.4 |
4×0.35 |
0.4 |
0.1 |
10 |
