正确选型工业机器人专用电缆需要明确电缆具体用在什么设备上,工业机器人又分移动机器人,弧焊机器人,电焊机机器人,激光加工机器人,装配机机器人,喷漆机机器人,搬运机机器人等.一些特殊的机器人配套使用电缆就会有一些特殊的要求,比如弧焊机器人电缆就要求有耐高温性能和耐火花飞溅性能.
机器人电缆产品应用
南游机器人电缆作为控制和测量信号的传输以及电源连接电缆,适用安装在扭力和弯曲应力同时存在的各种场合
适合用于焊接机器人以及机械手的连接和装配,连接回旋式或升降工作台,或因设计时无法设定电缆的移动(如拖链系统中)的场合的安装.
机器人电缆产品特性
●优质的绝缘和平滑的绕包层,使该电缆在扭力和弯曲应力同时存在的情况下使用寿命更长
●特殊弹性体聚氨酯外护套材料,具有增强的耐油特性,抗磨损切割,抗微生物和水解,阻燃
●其外护套的特性还能防止其他相邻电缆与之粘连

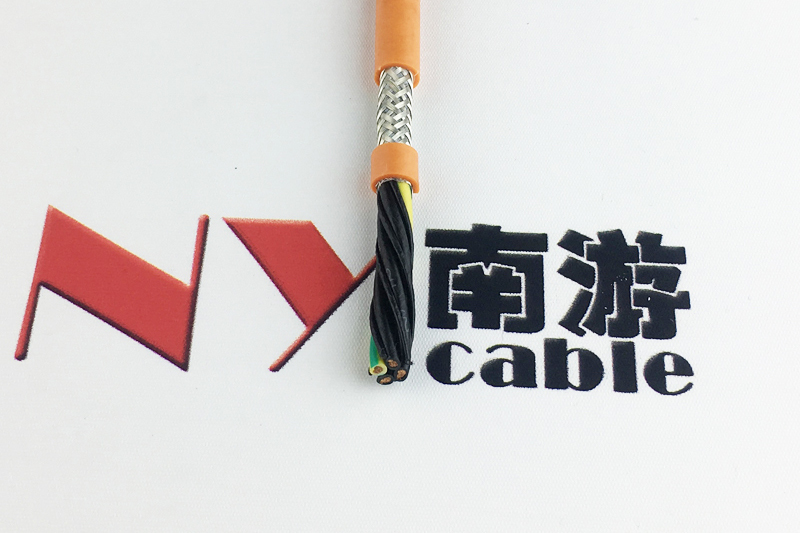

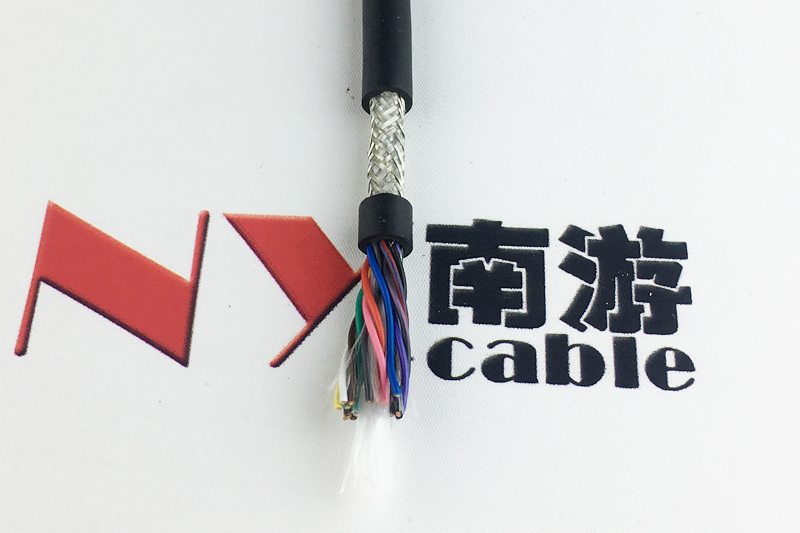

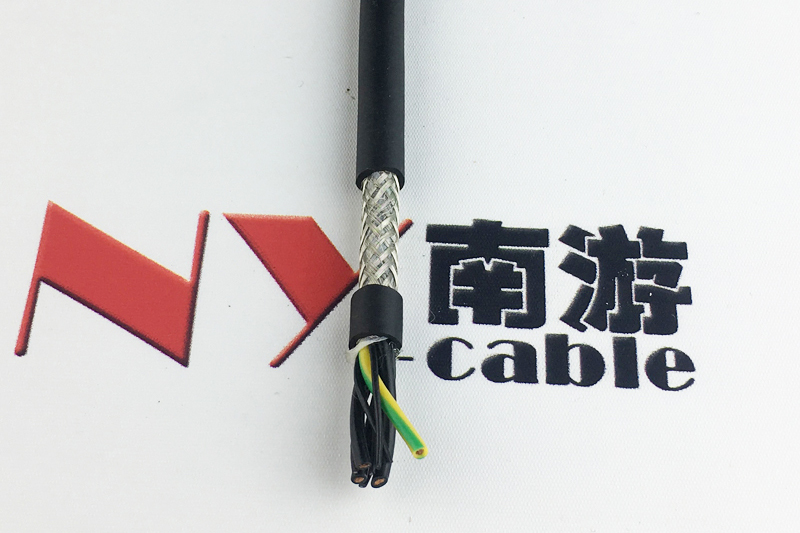

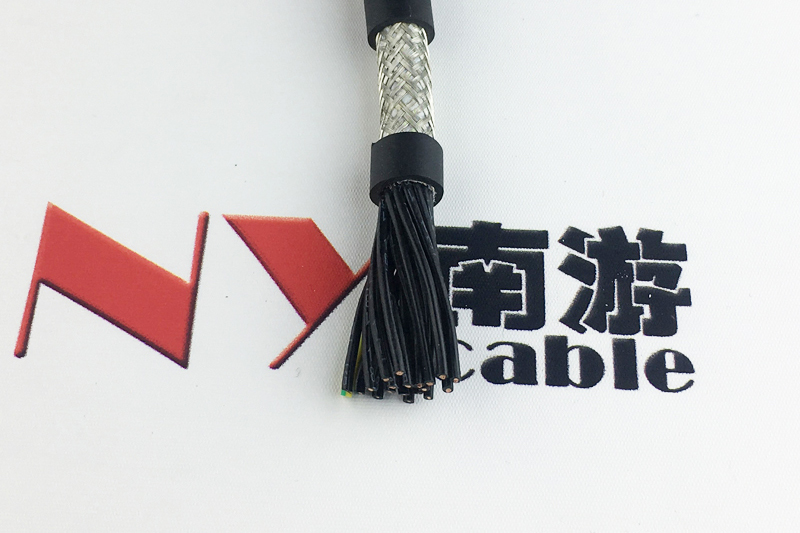

机器人电缆产品结构
多股细绞或精校成束超细裸铜丝(镀锡丝请事先说明)
TPE芯线绝缘,芯线(或线对)绞合成缆
屏蔽型:镀锡铜丝缠绕包层
特制聚氨酯外护套
技术参数及符合性
移动安装弯曲半径7.5x电缆直径,固定安装弯曲半径4x电缆直径
移动安装使用温度-40℃至+90℃,固定安装使用温度-50℃至+100℃(可按照实际使用温度定制)
导体结构参照VDE 0295/IEC 60228第6类导体结构,多股细绞或精校成束超细裸铜丝
芯线标识截面在0.34平方以下符合DIN47100,芯线截面在0.5平方及以上符合VDE0293;
工作电压Uo/U:48V,0.5平方及以上300/500V
绝缘电阻>20GΩxcm
测试电压:0.34平方及以下1500V,0.5平方及以上3000V
可定制扭力角度+/-360度/米
符合认证:
工业机器人专用电缆订货说明
G=有黄/绿双色接地标识,X=无黄/绿双色接地标识
包装长度:可定制
≤30kg卷装,>30kg时盘装
订货时请注明长度要求(如1x500m/盘,或5x100m/卷)
|
对数 |
规格 |
导体根数 |
单根导体直径φ |
近似密度公斤/KM |
标称外径 |
外径上限 |
|
/下限 |
||||||
DRAG300SP |
1对 |
1.0*2C |
121 |
0.1 |
65 |
6.5 |
6.8 |
DRAG300SP |
2对 |
1.0*2C |
121 |
0.1 |
139 |
11.3 |
11.8 |
DRAG300SP |
3对 |
1.0*2C |
121 |
0.1 |
181 |
12 |
12.5 |
DRAG300SP |
4对 |
1.0*2C |
121 |
0.1 |
229 |
13.3 |
13.8 |
DRAG300SP |
5对 |
1.0*2C |
121 |
0.1 |
280 |
14.6 |
15.1 |
DRAG300SP |
6对 |
1.0*2C |
121 |
0.1 |
332 |
16 |
17.0 |
DRAG300SP |
7对 |
1.0*2C |
121 |
0.1 |
385 |
17.5 |
18.5 |
DRAG300SP |
8对 |
1.0*2C |
121 |
0.1 |
447 |
19.4 |
20.4 |
DRAG300SP |
9对 |
1.0*2C |
121 |
0.1 |
503 |
20.8 |
21.8 |
DRAG300SP |
10对 |
1.0*2C |
121 |
0.1 |
550 |
21.5 |
22.5 |
DRAG300SP |
11对 |
1.0*2C |
121 |
0.1 |
585 |
21.5 |
22.5 |
DRAG300SP |
12对 |
1.0*2C |
121 |
0.1 |
640 |
22.7 |
23.7 |
DRAG300SP |
13对 |
1.0*2C |
121 |
0.1 |
675 |
22.7 |
23.7 |
DRAG300SP |
14对 |
1.0*2C |
121 |
0.1 |
733 |
24.1 |
25.1 |
DRAG300SP |
15对 |
1.0*2C |
121 |
0.1 |
768 |
24.1 |
25.1 |
DRAG300SP |
16对 |
1.0*2C |
121 |
0.1 |
828 |
25.5 |
27.0 |
