抗扭转电缆-应对机器人及工业需要电缆抗扭力使用的电缆产品设计应用
机器人本体电缆,应用于多关节、高自由度的工业机器人设备,电缆可设计定制扭转角度为±360度/米,应用于工业机器人本体,作为工业机器人的专用伺服电缆和编码器信号电缆广泛使用。广泛适用于码垛机器人、切割机器人、焊接机器人等多种工业机器人设备,随设备长时间的弯曲、扭转使用,为工业机器人设备的安全、高效作业提供必要保障。
抗扭转电缆-应对机器人及工业需要电缆抗扭力使用的电缆产品设计结构
导体:南游机器人本体电缆采用多股超细无氧裸铜丝加强型绞合导体;
绝缘:TPE等高机械性能弹性体材质绝缘;
屏蔽:镀锡铜丝编织电缆高密度屏蔽网层;
护套:优质进口聚氨酯材质;
抗扭转电缆-应对机器人及工业需要电缆抗扭力使用的电缆产品设计特性
● 南游机器人本体电缆高柔软、耐弯曲、耐扭转,适用于弯曲应力和扭转应力同时存在的工业机器人本体
● 优质的绝缘和平滑的绕包层,使该电缆在扭力和弯曲应力同时存在的情况下使用寿命更长
● 特殊弹性体聚氨酯外护套材料,具有增强的耐油特性,抗磨损切割,抗微生物和水解,阻燃
● 其外护套的特性还能防止其他相邻电缆与之粘连
抗扭转电缆-应对机器人及工业需要电缆抗扭力使用的电缆产品设计参数
工作电压Uo/U:48V,0.5平方及以上300/500V
弯曲半径:7.5x电缆外径
温度范围:-40~+90℃
绝缘电阻>20GΩxcm
测试电压:0.34平方及以下1500V,0.5平方及以上3000V
可定制扭力角度+/-360度/米
最大速度:180°/s
扭转最大加速度:60°/s
符合认证:CE RoHS

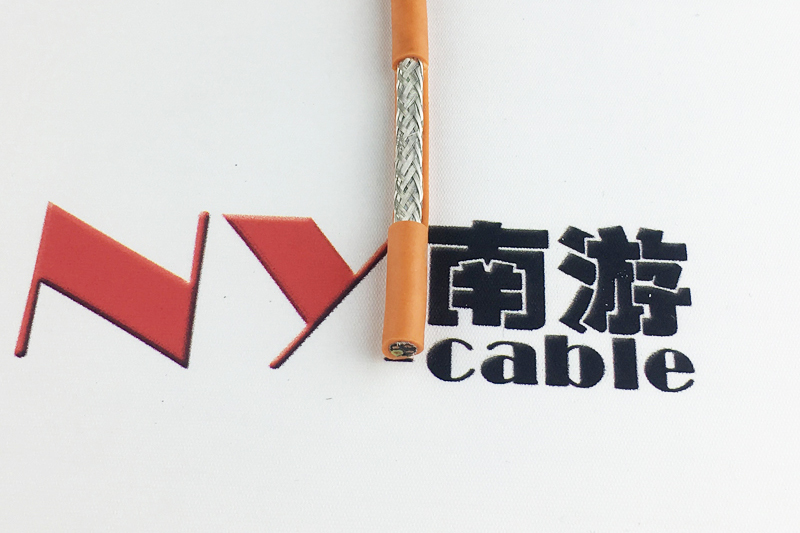

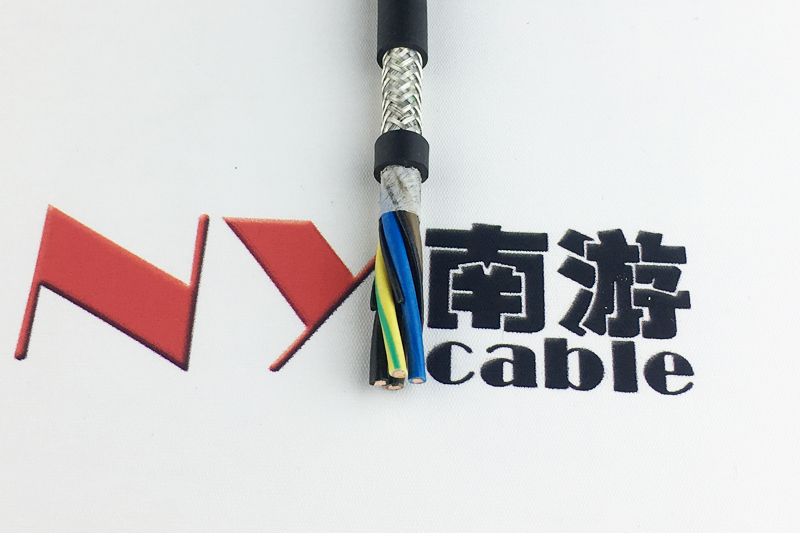

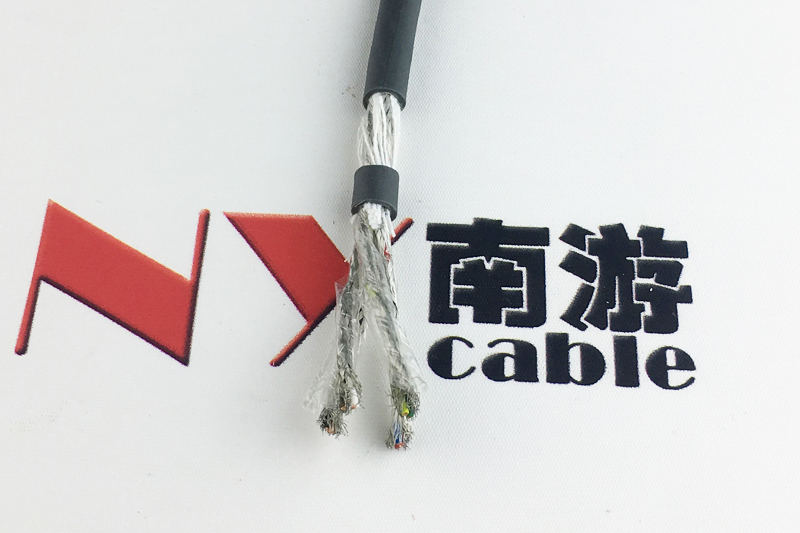

抗扭转电缆-应对机器人及工业需要电缆抗扭力使用的电缆规格及图片
抗扭转电缆-应对机器人及工业需要电缆抗扭力使用的电缆规格及图片
DRAG800 | 0.2*2C | 27 | 0.1 | 26.1 | 4.2 |
DRAG800 | 0.2*3C | 27 | 0.1 | 32.3 | 4.5 |
DRAG800 | 0.2*4C | 27 | 0.1 | 39.4 | 4.9 |
DRAG800 | 0.2*5C | 27 | 0.1 | 46.9 | 5.3 |
DRAG800 | 0.2*6C | 27 | 0.1 | 54.6 | 5.8 |
DRAG800 | 0.2*7C | 27 | 0.1 | 62.4 | 6.2 |
DRAG800 | 0.2*8C | 27 | 0.1 | 71.3 | 6.8 |
DRAG800 | 0.2*9C | 27 | 0.1 | 79.4 | 7.3 |
DRAG800 | 0.2*10C | 27 | 0.1 | 87.1 | 7.7 |
DRAG800 | 0.2*11C | 27 | 0.1 | 99.8 | 8.7 |
DRAG800 | 0.2*12C | 27 | 0.1 | 104.8 | 8.9 |
DRAG800 | 0.2*13C | 27 | 0.1 | 109.8 | 8.9 |
DRAG800 | 0.2*14C | 27 | 0.1 | 121.8 | 9.8 |
DRAG800 | 0.2*15C | 27 | 0.1 | 126.8 | 9.8 |
DRAG800 | 0.2*16C | 27 | 0.1 | 131.9 | 9.8 |
DRAG800 | 0.2*17C | 27 | 0.1 | 144.7 | 10.7 |
DRAG800 | 0.2*18C | 27 | 0.1 | 149.7 | 10.7 |
DRAG800 | 0.2*19C | 27 | 0.1 | 154.7 | 10.7 |
DRAG800 | 0.2*20C | 27 | 0.1 | 160.4 | 10.8 |
DRAG800 | 0.2*21C | 27 | 0.1 | 165.4 | 10.8 |
DRAG800 | 0.2*22C | 27 | 0.1 | 170.3 | 10.8 |
DRAG800 | 0.2*23C | 27 | 0.1 | 184.8 | 11.8 |
DRAG800 | 0.2*24C | 27 | 0.1 | 189.8 | 11.8 |
DRAG800 | 0.2*25C | 27 | 0.1 | 194.8 | 11.8 |
DRAG800 | 0.2*26C | 27 | 0.1 | 199.8 | 11.8 |
