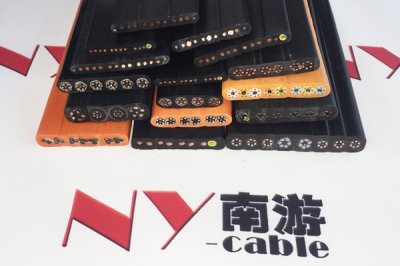

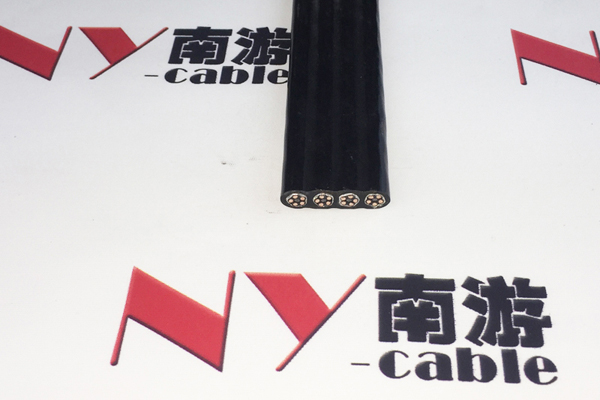

带屏蔽扁平电缆-行车扁电缆产品应用-特别适用安装于室内环境,可用于输送设备,起重机械和运输装置,或移动机械部件等的连接安装.应用于有轨行车,
台车,传输机械,起重天车和各种探伤设备,也可做自承式井道或倾斜式货架的安装,动力传输线以及控制,照明,通讯线路的使用.屏蔽（行车）扁电缆具有
抗气候变化的特性,可在恶劣的环境条件下保证设备的正常工作.
带屏蔽扁平电缆-行车扁电缆基本说明
绝缘：特殊混合弹性体丁腈柔软绝缘
结构：一字排列或梅花排列
加强件：镀锌软钢丝绳(自由悬挂超过80米时)或纤维芳纶纱(可选)
护套：特殊混合弹性体丁腈护套,黑色(RAL9005)或灰色(RAL7001)
带屏蔽扁平电缆-行车扁电缆技术参数
额定电压：U0/U 450/750V~0.6/1KV测试电压：3000V
弯曲半径：固定敷设 8XD(电缆***小边); 移动安装 10XD(电缆***小边)
使用温度：固定敷设 -35℃~+80℃; 移动安装 -20℃~+80℃
芯线接地标识：G=含黄/绿双色接地保护芯线, X=无黄/绿双色接地保护芯线
阻燃性：符合IEC60332-
耐油性耐化学性：参见上海南游屏蔽（行车）扁电缆参数附表
带屏蔽扁平电缆-行车扁电缆订购说明
包装形式:≤30kg时卷装,大于30kg时盘装
订货时请注明包装规格（如1×500m盘装或5×100m卷装）
带屏蔽扁平电缆-行车扁电缆产品优势
低温保持柔性;低粘性外表,不粘安装
抗拉,抗撕裂性能稳定;良好的耐油性,耐磨性,耐寒性和耐候性能
可设计定制生产耐酸碱盐雾腐蚀系列屏蔽（行车）扁电缆。
通过认证：CE, RoHS
|
F300 |
5 |
70 |
90.8±2.5 |
19.4±1.0 |
4941.4 |
一字排列 |
|
F300G |
2 |
70 |
50.4±2.0 |
19.4±1.0 |
2460.2 |
一字排列(带钢丝) |
|
F300G |
3 |
70 |
68.4±2.5 |
19.4±1.0 |
3442.1 |
一字排列(带钢丝) |
|
F300G |
4 |
70 |
86.4±2.5 |
19.4±1.0 |
4424 |
一字排列(带钢丝) |
|
F300 |
2 |
95 |
43.0±2.0 |
21.6±1.0 |
2643.4 |
一字排列 |
|
F300 |
3 |
95 |
63.0±2.5 |
21.6±1.0 |
3914.2 |
一字排列 |
|
F300 |
4 |
95 |
83.0±2.5 |
21.6±1.0 |
5185.1 |
一字排列 |
|
|
|
|
|
|
|
|
|
F300G |
2 |
95 |
54.6±2.0 |
21.6±1.0 |
3089.1 |
一字排列(带钢丝) |
|
F300G |
3 |
95 |
74.6±2.5 |
21.6±1.0 |
4360 |
一字排列(带钢丝) |
