翻车机扁电缆-柔性扁平缆使用环境注意事项

上架时间:2019-05-21
浏览次数:113
产品类型:
产品分类:
产品详情

翻车机电缆-柔性扁平电缆应用比较广泛,因其扁平带状比圆型电缆适合一些特殊场合,在翻车机上的应用应注意电缆是用在哪个部分的,如果是翻车设备上的一般是扁形电缆常用规格有:3*25,3*10,3*4,19*1.5,还有是用在连接部分的,有安装在拖链内部跟随运动的,所以在订购时要注意

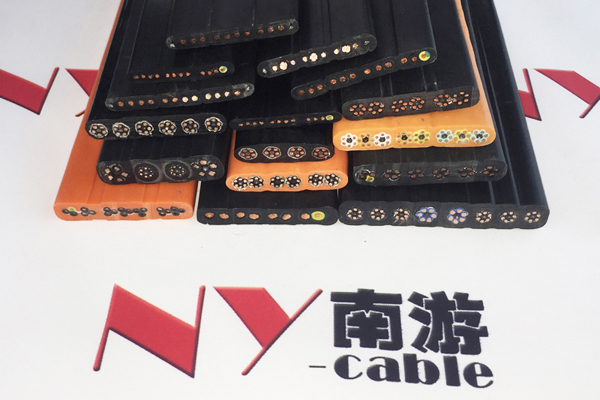

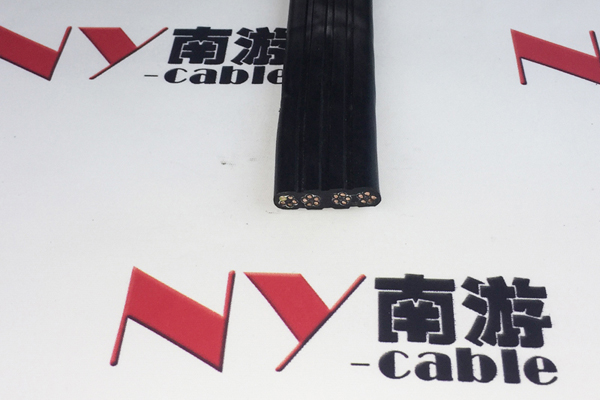

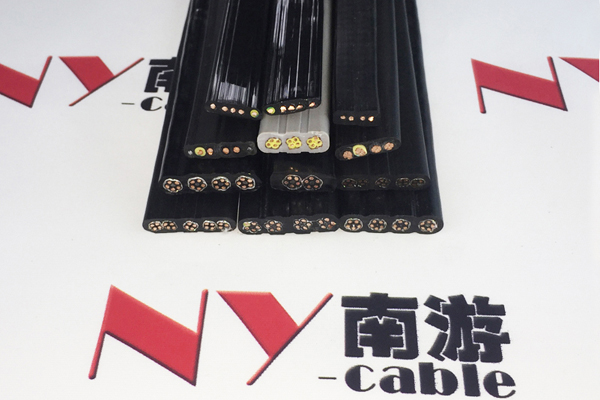

3×25翻车机扁电缆3×16扁平电缆

翻车机扁电缆-柔性扁平缆使用环境注意事项-产品特性

● 耐候性能优异,抗各种气候条件;良好的耐油性、耐磨性;
● 强度抗拉、抗撕裂性能
● 扁电缆弯曲半径小,所需空间比圆电缆小
● 铜丝编织屏蔽 铜编织屏蔽防电磁干扰
● 南游扁电缆厂家可设计定制耐酸碱盐雾腐蚀系列。
● 通过认证:CE, RoHS

翻车机扁电缆-柔性扁平缆使用环境注意事项-结构参数

● 导体:多股精绞无氧裸铜丝符合VDE0295 CLASS 5或6类标准
● 绝缘:特殊混合弹性体丁腈材料绝缘
● 芯线结构:彩色芯线或者黑色线体白色数字编号,3芯以上带有黄/绿双色接地线;线芯一字平行或梅花型绞合排列,芯线标识符合VDE 0293规定。
● 护套颜色:黑色(RAL9005)灰色(RAL7001)橙色(RAL2003)
● 加强件:镀锌软钢丝绳(自由悬挂>80m时)或芳纶纱纤维(可选)
● 护套材料:特殊改性弹性体丁腈材料护套,阻燃
● 额定电压:Uo/U 450/750V
● 测试电压:4000V
● ***小弯曲半径
   固定敷设:8×D(电缆外径);
   移动安装:10×D(电缆外径)
● 使用温度
   固定敷设:-30℃至+80℃;
   移动安装:-20℃至+80℃(南游扁电缆厂家可根据实际使用环境订制电缆使用温度)
● 抗辐射强度:8×107cJ/kg
● 阻燃性:符合IEC60332-1或-2
● 耐油性与耐化学性可分别参见对应附表
● 订货说明
   标准长度:(100;200;300;500;1000)m
   包装形式:≤30kg时卷装,大于30kg时盘装
   订货时请注明包装规格(如1×500m盘装或5×100m卷装)

翻车机扁电缆-柔性扁平缆使用环境注意事项-典型应用

● 扁电缆适用于建筑工地以及船厂起重以及输送设备的固定以及移动安装。作为连接各类频繁移动式电气设备的铜芯软电缆,电缆内可置高强度钢丝,加强其所承受之张力延长电缆使用寿命,
● 可广泛应用于起重行车、行吊天车、台车、传输机械和各种探伤设备,该类扁电缆也可作为自承式井道或倾斜式货架的安装,动力传输线及控制、照明和通讯线路的使用。

● 既可以在油污、腐蚀气体/雾态较恶劣的室内使用,又可以在起重机、码头等露天环境下使用。

F300

2

70

38.8±2.0

19.4±1.0

2050.6

一字排列

F300

3

70

56.8±2.0

19.4±1.0

3032.5

一字排列

F300

4

70

74.8±2.5

19.4±1.0

4014.3

一字排列

F300

5

70

90.8±2.5

19.4±1.0

4941.4

一字排列

F300G

2

70

50.4±2.0

19.4±1.0

2460.2

一字排列(带钢丝)

F300G

3

70

68.4±2.5

19.4±1.0

3442.1

一字排列(带钢丝)

F300G

4

70

86.4±2.5

19.4±1.0

4424

一字排列(带钢丝)

F300

2

95

43.0±2.0

21.6±1.0

2643.4

一字排列

F300

3

95

63.0±2.5

21.6±1.0

3914.2

一字排列

F300

4

95

83.0±2.5

21.6±1.0

5185.1

一字排列

F300G

2

95

54.6±2.0

21.6±1.0

3089.1

一字排列(带钢丝)

F300G

3

95

74.6±2.5

21.6±1.0

4360

一字排列(带钢丝)

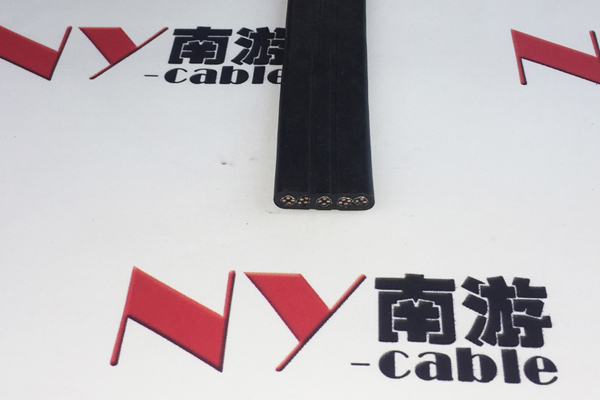

翻车机电缆3×10翻车机扁电缆
