扁电缆-一字及梅花排列芯线耐磨耐弯曲扁平电线

上架时间:2019-04-17
浏览次数:133
产品类型:
产品分类:
产品详情

扁电缆优势

相对圆形电缆而言,扁电缆更有节省空间和成本等优点,且在芯线根数相同的情况下,其弯曲半径比圆形电缆更小.
低温保持柔性;低粘性外表,不粘安装
抗拉,抗撕裂性能稳定;良好的耐油性,耐磨性,耐寒性和耐候性能
可设计定制生产耐酸碱盐雾腐蚀系列扁电缆。
通过认证:CE,ROHS

扁电缆应用

特别适用安装于室内环境,可用于输送设备,起重机械和运输装置,或移动机械部件等的连接安装.
应用于有轨行车,台车,传输机械,起重天车和各种探伤设备,也可做自承式井道或倾斜式货架的安装,动力传输线以及控制,照明,通讯线路的使用.
扁电缆具有抗气候变化的特性,可在恶劣的环境条件下保证设备的正常工作.

扁电缆结构

导体:多股精绞无氧裸铜丝 符合VDE0295 CLASS 5或6类标准
绝缘:特殊混合弹性体丁腈柔软绝缘
结构:一字排列或梅花排列
加强件:镀锌软钢丝绳(自由悬挂超过80米时)或纤维芳纶纱(可选)
护套:特殊混合弹性体丁腈护套,黑色(RAL9005)或灰色(RAL7001)

扁电缆技术参数

额定电压:U0/U 450/750V~0.6/1KV
测试电压:3000V
弯曲半径:固定敷设 8XD(电缆最小边); 移动安装 10XD(电缆最小边)
使用温度:固定敷设 -35℃~+80℃; 移动安装 -20℃~+80℃
阻燃性:符合IEC60332-1
耐油性耐化学性:参见上海嘉柔扁电缆参数附表

扁电缆其他相关说明

芯线接地标识:G=含黄/绿双色接地保护芯线, X=无黄/绿双色接地保护芯线
标准长度:(100,200,300,500,1000)
包装形式:≤30kg时卷装,大于30kg时盘装
订货时请注明包装规格(如1×500m盘装或5×100m卷装)

南游扁电缆实拍大图

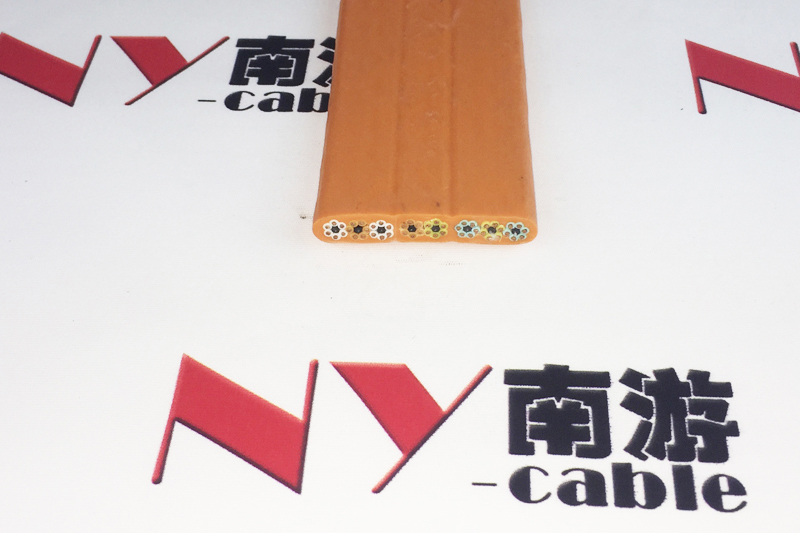

梅花排列芯线扁平电缆:
梅花排列扁电缆

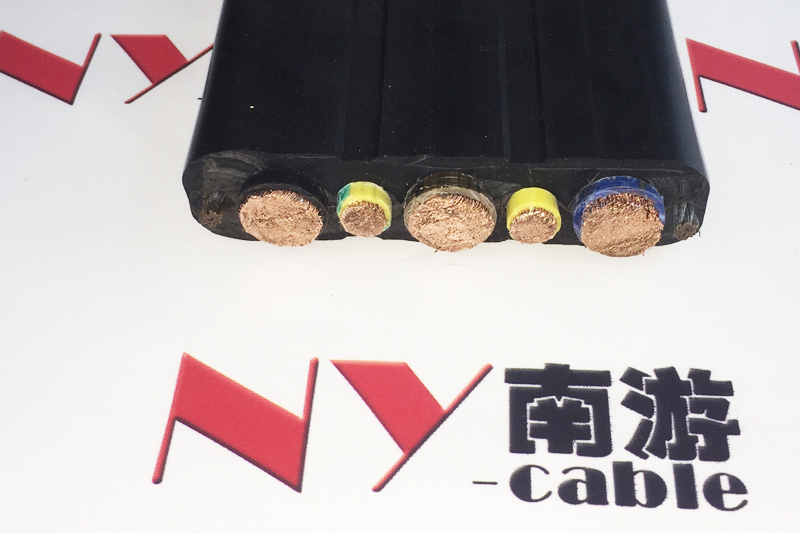

一字排列芯线扁平电缆:
一字排列扁电缆

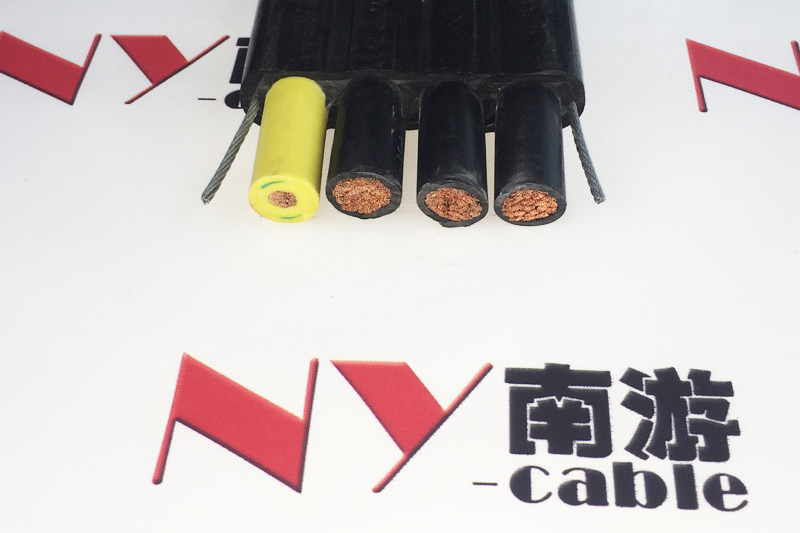

带钢丝绳加强型扁平电缆:
带钢丝绳加强型扁平电缆
