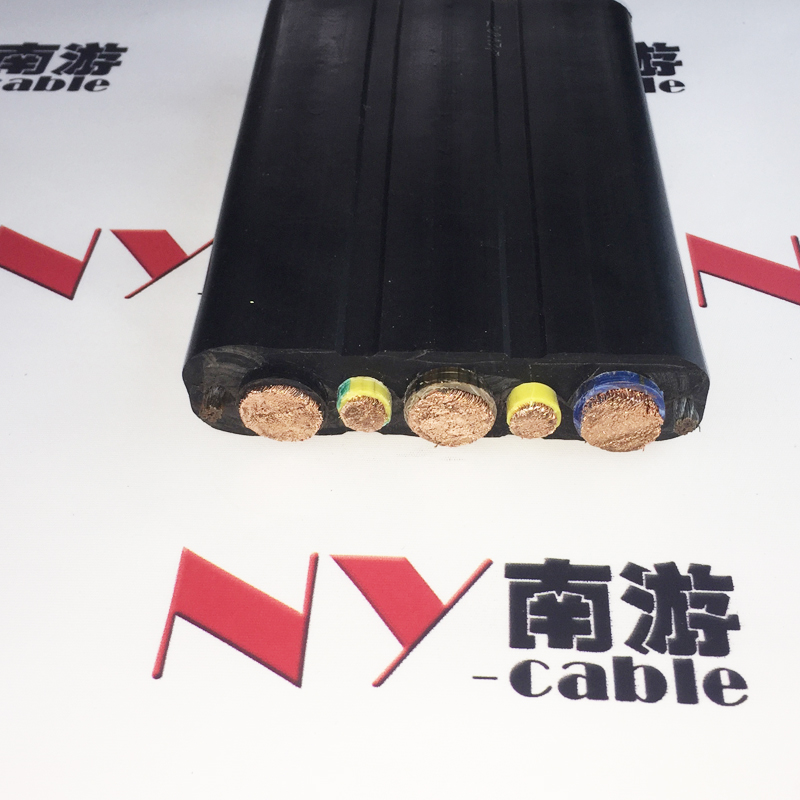

优质斗轮机扁电缆使用说明生产厂家-上海南游电线电缆有限公司
优质斗轮机扁电缆使用说明的适用范围:
南游斗轮机扁电缆适用于有轨行车、台车、传输机械、起重天车和各种探伤设备,也可作自承式井道或倾斜式货架的安装,动力传输线及控制、照明、通讯线路的使用。聚氨酯扁平电缆具有抗气候变化的特征,适用于建筑工地及船厂的起重设备,可在最恶劣的环境条件下保证设备的正常工作。
扁电缆适用于特殊场所的起重设备、电缆轨道、台车、传输机械、电梯、行车、 塔吊、伸缩机械设备等移动电器动力传输线及控制、照明、通讯信路,也可用于封闭的室内环境移动机械部件等的连接安装。相对圆电缆而言,扁电缆更有节省安装空间和成本等优点,且在芯线根数相同的情况下,其弯曲半径比圆形电缆更小。
优质斗轮机扁电缆使用说明的相关参数:
导体:多股精绞成束超细铜丝导体
绝缘:特殊混合弹性体丁腈PVC材料绝缘
芯线颜色:彩色芯线(5芯及以下)或者黑色线体白色数字编号(6芯及以上),3芯以上带有黄/绿双色接地保护芯线标识。
芯线结构:一字排列或梅花排列
加强件:镀锌软钢丝绳(自由悬挂>80m时)或芳纶纱纤维(可选)
护套材料:特殊改性弹性体丁腈材料,阻燃或聚氨酯材质。
护套颜色:黑色(RAL9005)灰色(RAL7001)橙色(RAL2003)
获得认证:CE,Rohs,VDE


优质斗轮机扁电缆使用说明


优质斗轮机扁电缆使用说明
三、行车专用扁电缆附注:
电缆标准包装长度:100,200,、、500、、1000,不收包装费。订货时请注明长度要求(如1*500m/盘,或5*100m/卷),小于30KG卷装,大于30kg盘装。
优质斗轮机扁电缆使用说明应用:
适用于有轨行车、台车、传输机械、起重天车和各种探伤设备,也可作自承式井道或倾斜式货架的安装,动力传输线及控制、照明、通讯线路的使用。聚氨酯扁平电缆具有抗气候变化的特征,适用于建筑工地及船厂的起重设备,可在***恶劣的环境条件下保证设备的正常工作。
优质斗轮机扁电缆使用说明典型应用
● 扁电缆适用于建筑工地以及船厂起重以及输送设备的固定以及移动安装。作为连接各类频繁移动式电气设备的铜芯软电缆,电缆内可置高强度钢丝,加强其所承受之张力延长电缆使用寿命,
● 可广泛应用于起重行车、行吊天车、台车、传输机械和各种探伤设备,该类扁电缆也可作为自承式井道或倾斜式货架的安装,动力传输线及控制、照明和通讯线路的使用。
● 既可以在油污、腐蚀气体/雾态较恶劣的室内使用,又可以在起重机、码头等露天环境下使用。
优质斗轮机扁电缆使用说明
型号 | 芯数 | 截面 | 近似宽度mm | 近似厚度mm | 近似密度(kg/km) | 产品大致形状 |
F300 | 11 | 0.75 | 31.2±2.0 | 4.6±0.5 | 279 | 一字排列 |
F300 | 12 | 0.75 | 33.5±2.0 | 4.2±0.5 | 282 | 一字排列 |
F300 | 13 | 0.75 | 35.9±2.0 | 4.2±0.5 | 303 | 一字排列 |
F300 | 14 | 0.75 | 39.2±2.0 | 4.2±0.5 | 329 | 一字排列 |
F300 | 15 | 0.75 | 41.6±2.0 | 4.2±0.5 | 350 | 一字排列 |
F300 | 16 | 0.75 | 43.9±2.0 | 4.2±0.5 | 370 | 一字排列 |
F300 | 17 | 0.75 | 46.3±2.0 | 4.2±0.5 | 391 | 一字排列 |
F300 | 18 | 0.75 | 49.6±2.0 | 4.2±0.5 | 417 | 一字排列 |
F300 | 19 | 0.75 | 52.0±2.0 | 4.2±0.5 | 437 | 一字排列 |
F300 | 20 | 0.75 | 54.3±2.0 | 4.2±0.5 | 458 | 一字排列 |
