行吊扁平电缆-行车扁电缆

上架时间:2019-01-04
浏览次数:126
产品类型:
产品分类:
产品详情
行吊扁平电缆-行车扁电缆产品结构

 导体:多股精绞无氧裸铜丝 符合VDE0295 CLASS 5或6类标准
绝缘:特殊混合弹性体丁晴/汽车料/TPE等材料绝缘
芯线颜色:彩色芯线或者黑色线体白色数字编号,3芯以上带有黄/绿双色接地线
芯线结构:一字排列或梅花排列
加强件:镀锌软钢丝绳(自由悬挂>80m时)或芳纶纱纤维(可选)
护套材料:特殊改性弹性体丁晴/special PUR材料
护套颜色:黑色(RAL9005)/灰色(RAL7001)/橙色(RAL2003)
备注:南游电缆可提供来样、来图加工定制生产行吊扁电缆生产厂家系列产品。


行吊扁平电缆-行车扁电缆技术参数

 额定电压:Uo/U 450/750V
测试电压:2500V
最小弯曲半径
固定敷设:6×D(电缆最小边);移动安装:8×D(电缆最小边)
使用温度
固定敷设:-30℃至+70℃;移动安装:-20℃至+70℃
聚氨酯行吊扁电缆生产厂家pur护套使用温度
固定敷设:-55℃至+105℃;移动安装:-50℃至+105℃
抗辐射强度:8×107cJ/kg(聚氨酯行吊扁电缆生产厂家为5×107cJ/kg)
阻燃性:符合IEC60332-1

行吊扁平电缆-行车扁电缆典型应用

 南游电缆,行吊扁电缆生产厂家作为连接各类频繁移动式电气设备的铜芯软电缆,电缆内可置高强度钢丝,加强其所承受之张力延长电缆使用寿命,可广泛应用于起重行车、行吊天车、台车、传输机械和各种探伤设备,该类行吊扁电缆生产厂家也可作为自承式井道或倾斜式货架的安装,动力传输线及控制、照明和通讯线路的使用。既可以在油污、腐蚀气体/雾态较恶劣的室内使用,又可以在起重机、码头等露天环境下使用。

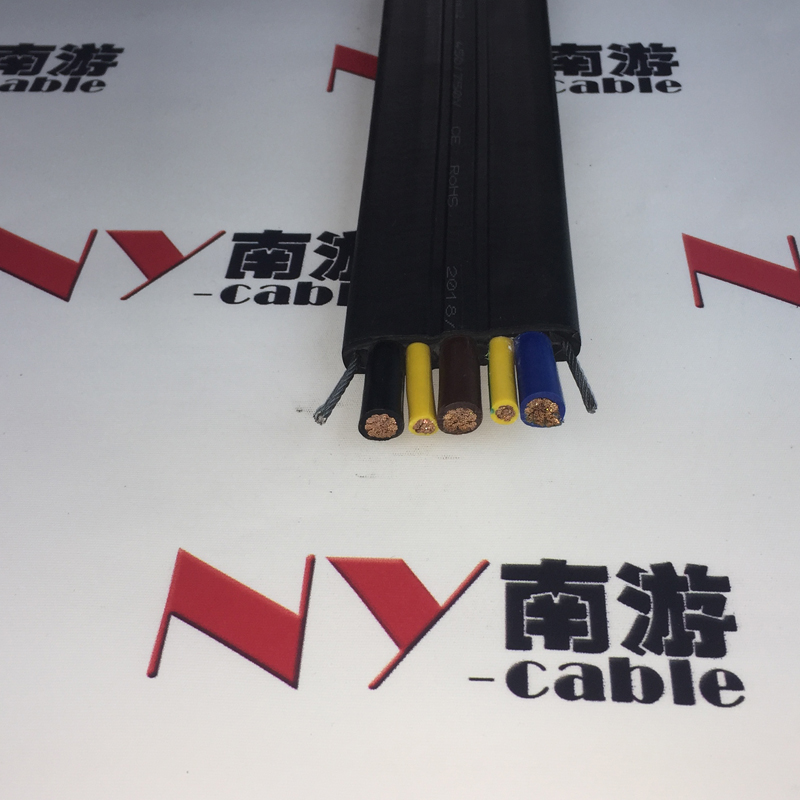

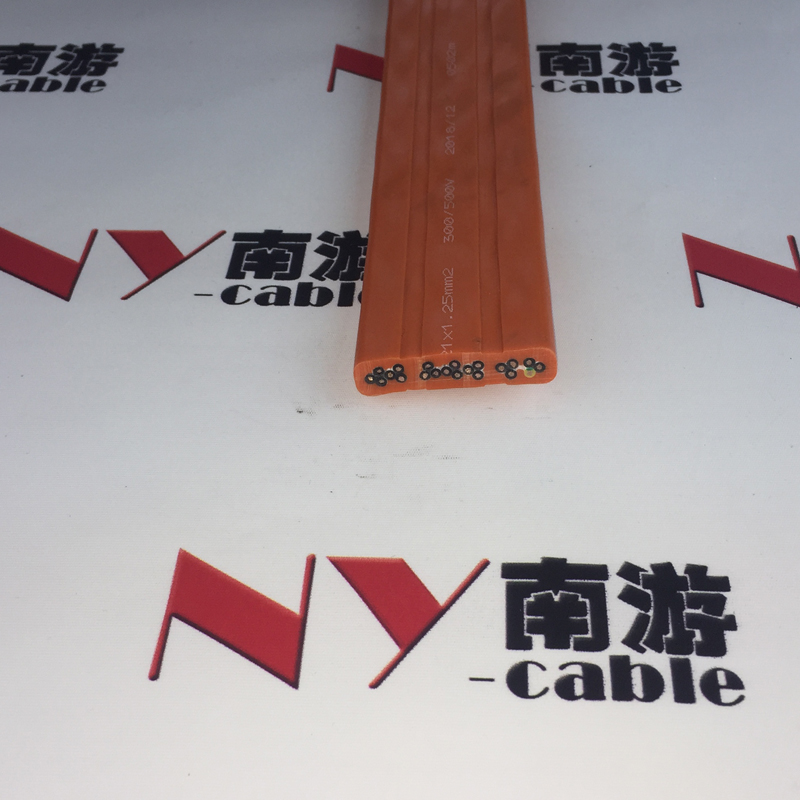

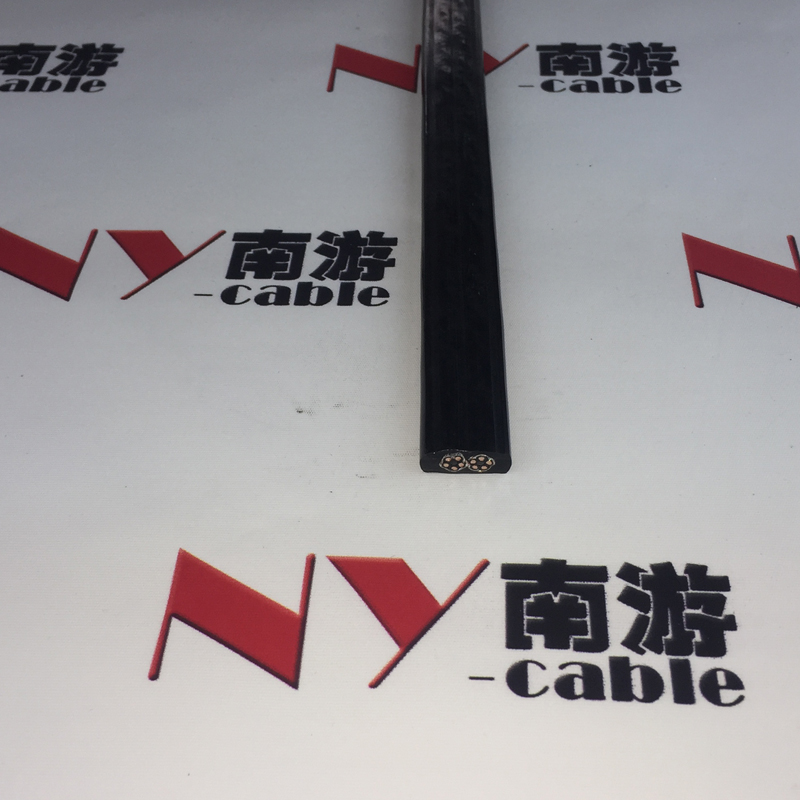

行吊扁平电缆-行车扁电缆规格及图片

芯数 截面 近似宽度mm 近似厚度mm 近似密度(kg/km)  产品大致形状
16 1 53.3±2.0 4.8±0.5 521.3 一字排列(带钢丝)
17 1 55.8±2.0 4.8±0.5 547 一字排列(带钢丝)
18 1 59.4±2.0 4.8±0.5 579.5 一字排列(带钢丝)
19 1 61.9±2.5 4.8±0.5 605.3 一字排列(带钢丝)
20 1 64.5±2.5 4.8±0.5 631.1 一字排列(带钢丝)
21 1 67.0±2.5 4.8±0.5 656.8 一字排列(带钢丝)
22 1 69.6±2.5 4.8±0.5 682.6 一字排列(带钢丝)
23 1 72.1±2.5 4.8±0.5 708.4 一字排列(带钢丝)
24 1 75.7±2.5 4.8±0.5 740.8 一字排列(带钢丝)
24 1 46.9±2.0 10.5±1.0 859.3 梅花排列(带钢丝)
30 1 57.0±2.0 9.7±0.5 1009.8 梅花排列(带钢丝)
