龙门吊卷筒扁电缆的相关参数:
(1) 导体采用多股无氧铜丝精绞,铜丝质地细而软,保证了电缆整体的柔软度。
(2) 绝缘材料选用特殊混合弹性体丁晴/汽车料/TPE等材料绝缘,具体情况具体分析,如电缆需耐油、耐磨、抗拉、耐腐蚀等特殊使用环境,特殊定制。
(3) 芯线颜色无特殊要求情况下一般采用黑色芯线加白色数字编码带黄绿,有颜色要求的可做为彩色芯线或根据指定颜色要求定制。
(4) 芯线排列结构分为一字型排列和梅花型排列,一般以24芯为分界点,24芯以内为一字型排列,大于24芯为梅花型排列,芯线结构排列决定了整个电缆的宽度,同时也决定了电缆卡槽的尺寸,长时间也会影响电缆的使用寿命,订购电缆时请提供详细准确的相关参数,南游电缆根据您的具体使用要求为您选购更适合您的产品。
(5) 电缆在悬挂大于80米的长度时,需添加加强件,一般情况下,电缆两边加双钢丝,使电缆到达抗拉、耐折、承重的特性,特殊情况下也可添加凯夫拉纤维保证电缆的抗拉特性,电缆更具柔性。
(6) 电缆外护套材料的选择直接决定了电缆的使用寿命,南游电缆采用特制改良型弹性体丁晴材料或特制进口聚氨酯材料来满足不同使用场合的电缆使用要求,以便达到高柔性、抗拉、耐磨、耐高低温、耐腐蚀、抗老化等特性。


龙门吊卷筒扁电缆的适用范围:
龙门吊卷筒扁电缆,是由许多根导线结合在一起,而形成的扁形导线,龙门吊卷筒扁电缆主要用于动力传输线或移动电器用连接电缆,在大型设备以及在小型设备中都易于使用,工作电压450/750V及以下,环境温度-40~105℃,如起重、运输、台车、机械拖链、塔吊、电梯、电气、矿山、通讯设备等行业各种移动动力装置的电源连接及控制信号照明等。
龙门吊卷筒扁电缆的产品特性:
龙门吊卷筒扁电缆具有高柔性、抗拉、耐磨、抗老化、耐弯折、抗紫外线、耐候性、耐热辐射、耐寒、耐酸碱等特点,
(1)产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性,电缆结构柔软,辐射方便,高温(高寒)环境下电气性能稳定,抗老化性能突出,使用寿命长,广泛用于冶金、电力、石化、电子、汽车制造等行业。
(2)导电线芯采用软结构,确保电缆柔软性能好。
(3)绝缘和保护层优质材料的选择,提高电缆柔软特性和防腐、耐寒特性。
(4)绝缘线芯分色,为敷设安装提供方便。
(5)可按顾客需要,在缆芯两侧增加钢丝绳或其他承力元件

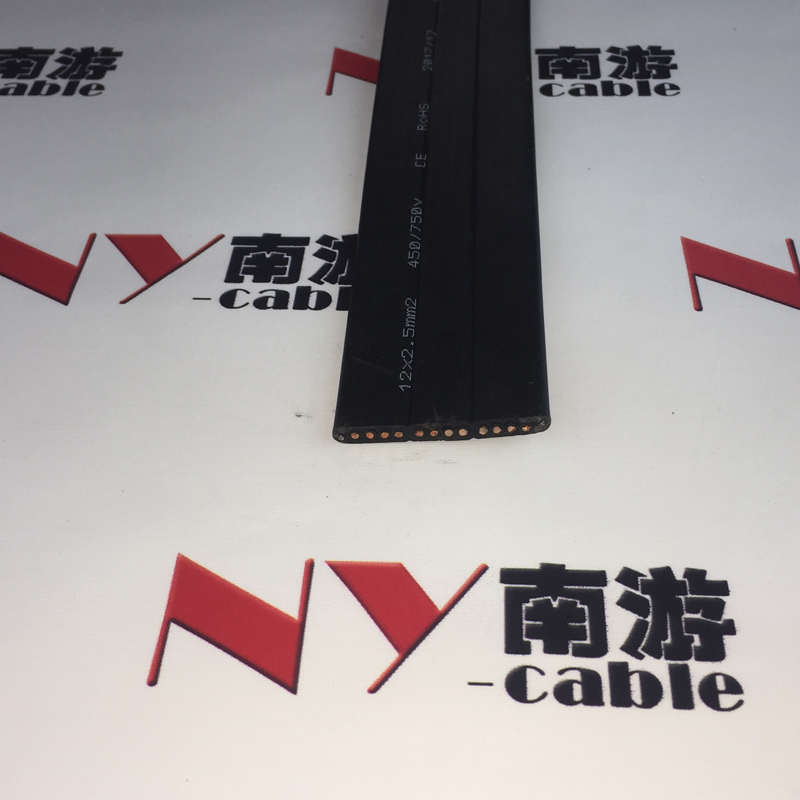

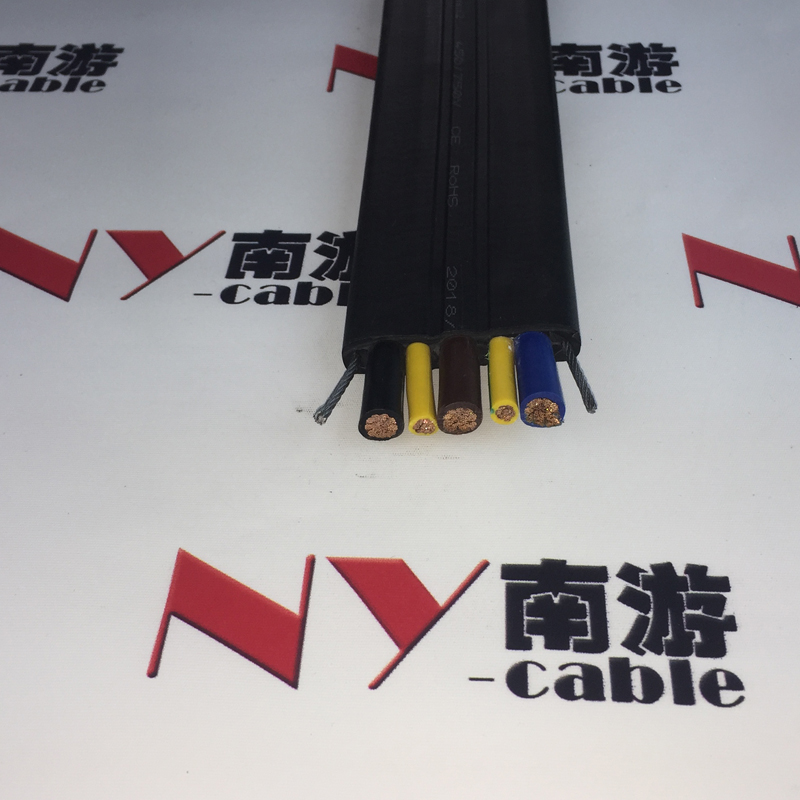

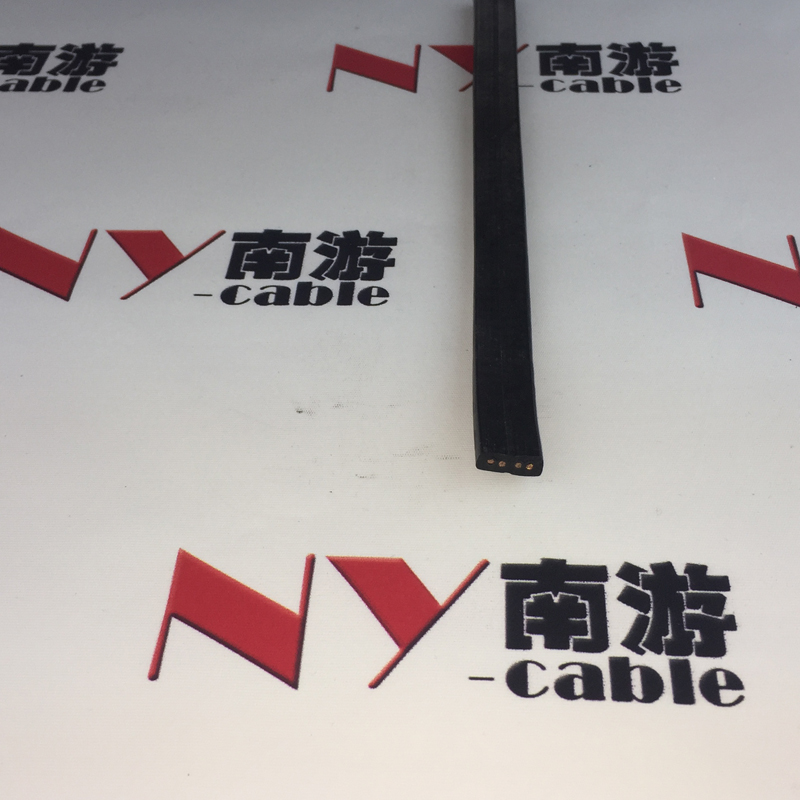

龙门吊卷筒扁电缆规格及图片
龙门吊卷筒扁电缆规格及图片
芯数 | 截面 | 近似宽度mm | 近似厚度mm | 近似密度(kg/km) | 产品大致形状 |
2 | 0.75 | 13.5±1.0 | 4.6±0.5 | 114 | 一字排列(带钢丝) |
16 | 0.75 | 50.1±2.0 | 4.2±0.5 | 391 | 一字排列(带钢丝) |
17 | 0.75 | 52.4±2.0 | 4.2±0.5 | 410 | 一字排列(带钢丝) |
18 | 0.75 | 55.8±2.0 | 4.2±0.5 | 434 | 一字排列(带钢丝) |
19 | 0.75 | 58.1±2.0 | 4.2±0.5 | 453 | 一字排列(带钢丝) |
20 | 0.75 | 60.5±2.5 | 4.2±0.5 | 471 | 一字排列(带钢丝) |
21 | 0.75 | 62.8±2.5 | 4.2±0.5 | 490 | 一字排列(带钢丝) |
22 | 0.75 | 65.2±2.5 | 4.2±0.5 | 509 | 一字排列(带钢丝) |
23 | 0.75 | 67.5±2.5 | 4.2±0.5 | 527 | 一字排列(带钢丝) |
24 | 0.75 | 70.9±2.5 | 4.2±0.5 | 552 | 一字排列(带钢丝) |
24 | 0.75 | 40.3±2.0 | 8.4±0.5 | 622 | 梅花排列(带钢丝) |
30 | 0.75 | 48.1±2.0 | 7.8±0.5 | 720 | 梅花排列(带钢丝) |
36 | 0.75 | 51.7±2.0 | 8.4±0.5 | 838 | 梅花排列(带钢丝) |
40 | 0.75 | 58.9±2.0 | 7.8±0.5 | 888 | 梅花排列(带钢丝) |
42 | 0.75 | 58.7±2.0 | 8.4±0.5 | 971 | 梅花排列(带钢丝) |
48 | 0.75 | 64.7±2.5 | 8.4±0.5 | 1073 | 梅花排列(带钢丝) |
54 | 0.75 | 70.7±2.5 | 8.4±0.5 | 1175 | 梅花排列(带钢丝) |
60 | 0.75 | 76.7±2.5 | 8.4±0.5 | 1276 | 梅花排列(带钢丝) |
