扁电缆说明:
扁电缆是一种用绝缘材料包裹多股细铜丝绞合导体,以高科技自动化设备生产线通过护套材料压合而成的扁平带状电缆。
国内常规通用型号为YFFB,YFFBG
YFFB:丁腈绝缘护套扁电缆。
YFFBG:丁腈绝缘护套双钢丝加强型扁电缆。
Y:柔软;F:丁腈材料;B:扁电缆; G:软钢丝绳。
扁电缆应用范围:
扁电缆主要应用于行车、起重机、物流输送等场合。
扁电缆特点:
1)扁电缆具有耐寒、柔软、耐磨、防油等特性。
2)比圆电缆的弯曲半径小,节省安装空间。
3)可多根线缆重叠捆绑使用。
4) 高柔性——多股精绞无氧细铜丝绞合束丝导体,保证了线芯的柔软性与柔韧性。
6)耐弯曲——优化成缆节距,特殊结构设计,优质原材料,保证高频弯曲场合长久工作不易断芯。
7)抗拉——两根加强型镀锌钢丝绳承力。
8) 耐磨、耐油、抗老化——采用优质的混合护套材料。
9) 防水、耐酸碱、防辐射、抗腐蚀——进口TPU专用护套料、海水及其他恶劣环境专用。

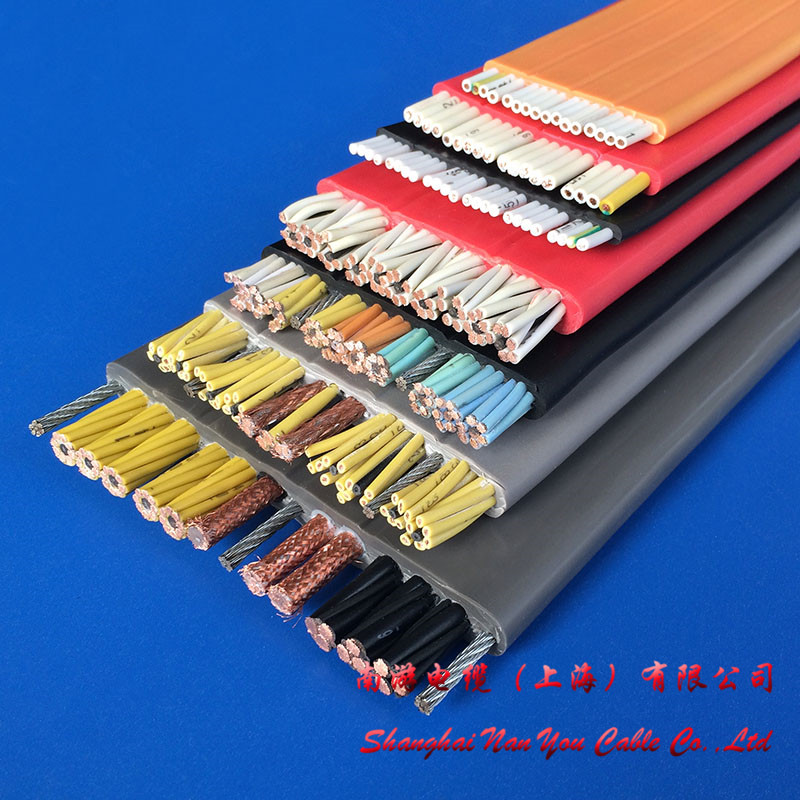

扁电缆结构:
1.导体:多股细铜(纯铜)精绞束丝
2.绝缘:优质PVC绝缘料或弹性体丁晴绝缘料
3线芯区分:彩色线芯,数字编码,接地黄绿线

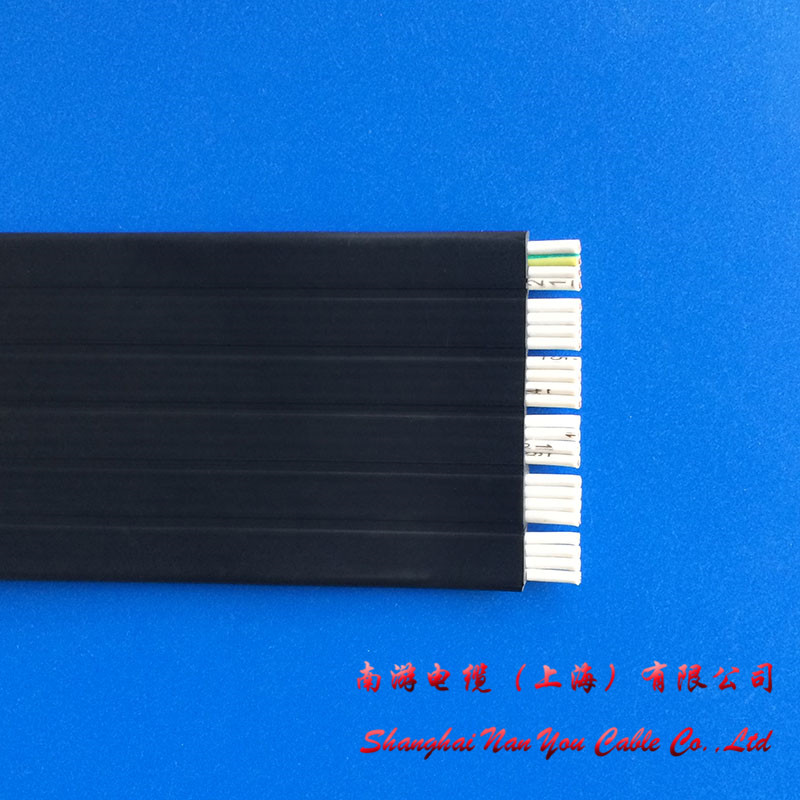

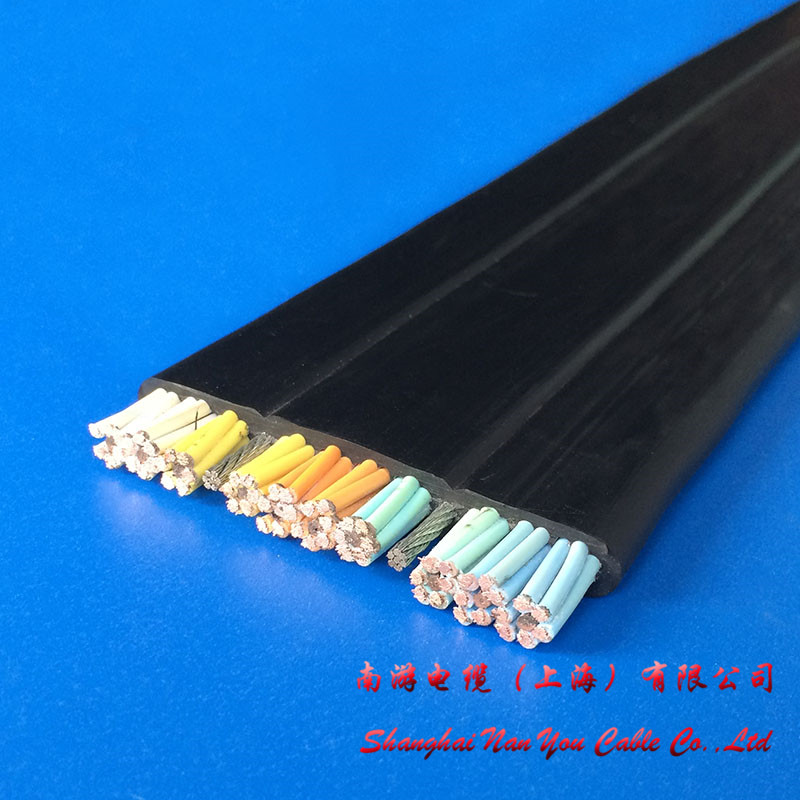

4.线芯排列:一字排列,梅花排列
5.外护套:弹性体丁晴专用护套料
6.护套颜色:灰色,黑色,橙色可选
扁电缆参数:
1.耐温区间:-15 ~ +70℃ / -40 ~ +70℃
2.额定电压:U0/U 300/500 V
3.芯线单排一字型排列时:悬挂长度>40m 移动速度>2m/s 建议增加承力钢丝或纺纶纱
4.芯线梅花型绞合排列时:悬挂长度>80m 移动速度>4-10m/s建议增加承力钢丝
