加强型扁电缆耐磨带钢丝扁平电缆3*16+1

上架时间:2018-07-06
浏览次数:127
产品类型:
产品分类:
产品详情
    加强型扁电缆,即带钢丝绳扁电缆,或称双钢丝扁电缆。其形状为扁平带状,含有多芯导体芯线和抗拉钢丝绳,又称之为带钢丝扁平电缆,双钢丝扁平电缆,加强型扁平电缆。

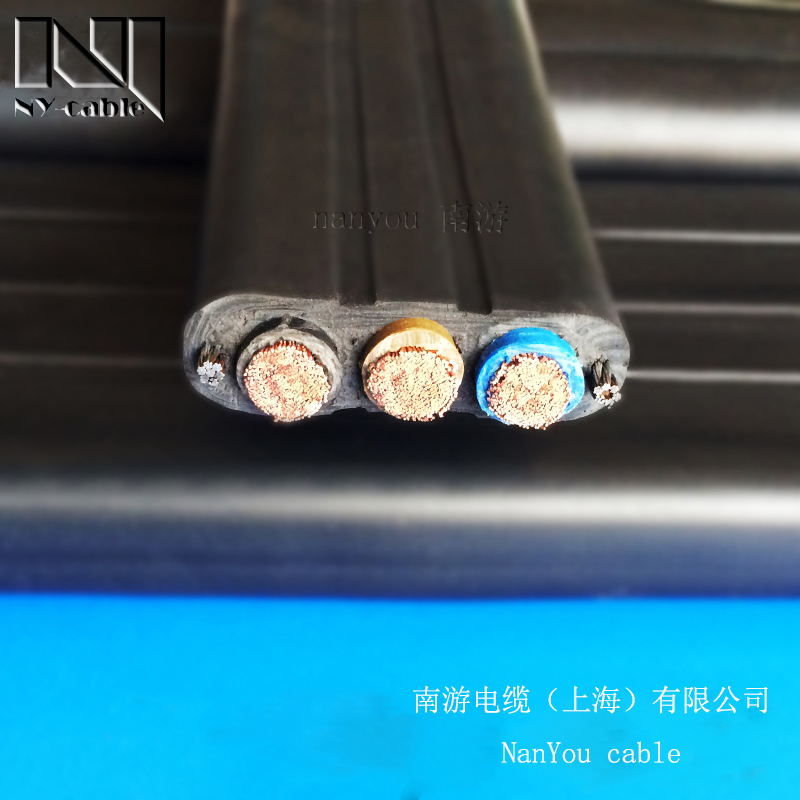

    加强型扁电缆耐磨带钢丝扁平电缆3*16+1
加强型扁电缆型号规格
 型号  芯数  截面mm²  宽度mm 厚度mm 近似重量kg/km 排列方式
F300G 2 16 28.1±1.5 10.7±1.0 722.6 一字排列(带钢丝)
F300G 3 16 36.0±2.0 10.7±1.0 958.3 一字排列(带钢丝)
F300G 4 16 47.5±2.0 10.7±1.0 1248.5 一字排列(带钢丝)
F300G 5 16 55.4±2.0 10.7±1.0 1484.2 一字排列(带钢丝)
F300G 6 16 63.3±2.5 10.7±1.0 1720 一字排列(带钢丝)
F300G 7 16 71.2±2.5 10.7±1.0 1955.7 一字排列(带钢丝)
F300G 8 16 80.9±2.5 10.7±1.0 2218.7 一字排列(带钢丝)
F300G 9 16 88.8±2.5 10.7±1.0 2454.4 一字排列(带钢丝)

加强型扁电缆3芯16平方毫米+1*10平方毫米(3*16+1*10)电缆结构:
导体:16平方:326根0.25mm直径铜丝绞合导体;10平方:204根0.25mm直径铜丝绞合导体
绝缘:弹性体丁腈绝缘料
绝缘颜色:16平方,黑(数字编码1-3号);10平方,黄绿色
颜色:黑色(其他色彩可选)
电缆外径:51*10.7mm


20°C时导体最大电阻:W/km 3.3
绝缘火花检验电压:KV 6
20°C时最小绝缘电阻:MW.km 0.010
成品耐压试验电压:5min 2500V

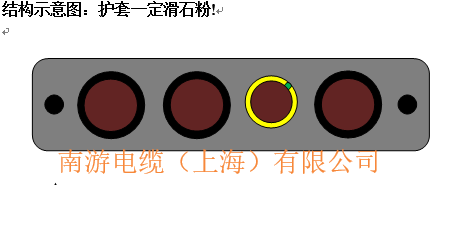

3*16+1*10加强型扁电缆结构标意图:
加强型扁电缆耐磨带钢丝扁平电缆3*16+1
