高柔性聚氨酯电缆-恶劣环境下使用保护套电缆

上架时间:2019-04-19
浏览次数:192
产品类型:
产品分类:
产品详情

应用

这些聚氨酯电缆,用作机械中的数据和控制电缆。

高水平的筛选确保了高度的干扰保护。
特殊的内护套有助于增加灵活性,从而实现稳健应用。

这种电缆还可用于允许温度范围的户外应用。



技术数据


标准:适用于EN 50525-2-51
标称电压: UO / U 300 / 500V
绝缘电阻:最小值。20GΩxcm
温度范围: -40°C+ 90°C弯曲。固定安装-50°C+ 90°C
最小弯曲半径:移动弯曲 15 x电缆?。固定安装6 x电缆
测试电压:C / C4000VC / S2000V

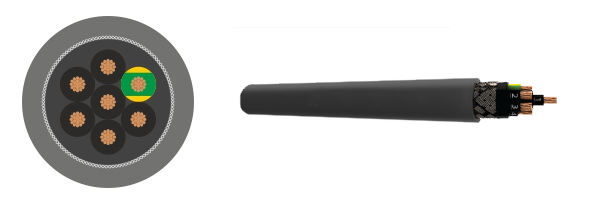

电缆结构

裸铜,细导线符合EN 60228 cl5.
TPE
的线芯绝缘。
黑色芯,连续白色编号符合DIN VDE 0293标准
外层采用绿色/黄色接地芯(3芯及以上)。
线芯以最佳绞合长度绞合在一起。
TPE
内护套。
镀锡铜编织屏。
特种聚氨酯外护套(PUR)。
护套颜色:灰色(RAL 7001)。

聚氨酯电缆

属性

高柔性耐弯曲

广泛耐油。
耐磨和耐缺口。
粘合剂表面低。
耐水解和微生物。

为了优化EMC功能,我们建议在两端采用铜编织接触。

电缆设计参数

型号

芯数×截面积(mm2)

电缆直径(mm

铜重(kg/km

电缆重量(kg / km

DRAG8004DP

3G 0.5

8.3

31.1

83

DRAG8004DP

4G 0.5

8.8

37.1

95

DRAG8004DP

5G 0.5

9.7

43.3

114

DRAG8004DP

7G 0.5

11.2

53.8

150

DRAG8004DP

12G 0.5

13.7

83.1

226

DRAG8004DP

18G 0.5

15.7

114.4

301

DRAG8004DP

25G 0.5

18.5

176.0

430

DRAG8004DP

2 x 0.75

8.4

31.0

84

DRAG8004DP

3G 0.75

8.7

38.8

95

DRAG8004DP

4G 0.75

9.5

47.0

114

DRAG8004DP

5G 0.75

10.2

55.4

133

DRAG8004DP

7G 0.75

11.9

71.2

179

DRAG8004DP

12G 0.75

14.5

111.8

269

DRAG8004DP

25G 0.75

20.3

236.3

542

DRAG8004DP

2 x 1

8.7

36.2

93

DRAG8004DP

3G 1

9.3

46.3

111

DRAG8004DP

4G 1

9.9

58.3

131

DRAG8004DP

5G 1

10.8

67.6

154

DRAG8004DP

7G 1

12.8

88.2

213

DRAG8004DP

12G 1

15.4

161.2

332

DRAG8004DP

18G 1

17.7

223.2

448

DRAG8004DP

25G 1

21.5

295.9

637

DRAG8004DP

34G 1

23.8

386.0

799

DRAG8004DP

2 x 1.5

9.5

46.8

114

DRAG8004DP

3G 1.5

9.9

60.8

132

DRAG8004DP

4G 1.5

10.8

76.3

161

DRAG8004DP

5G 1.5

11.32

91.0

182

DRAG8004DP

7G 1.5

13.92

119.5

265

DRAG8004DP

12G 1.5

16.8

216.1

416

DRAG8004DP

18G 1.5

20

302.9

591

DRAG8004DP

25G 1.5

23.5

408.1

808

DRAG8004DP

41G 1.5

28.72

635.4

1229

DRAG8004DP

3G 2.5

11.12

90.9

178

DRAG8004DP

4G 2.5

12.32

115.1

222

DRAG8004DP

5G 2.5

14

159.9

296

DRAG8004DP

7G 1.5

16.4

208.5

402

DRAG8004DP

12G 2.5

21

329.4

648

注意:
* G =
带绿色/黄色接地芯
X =
无绿色/黄色接地芯
