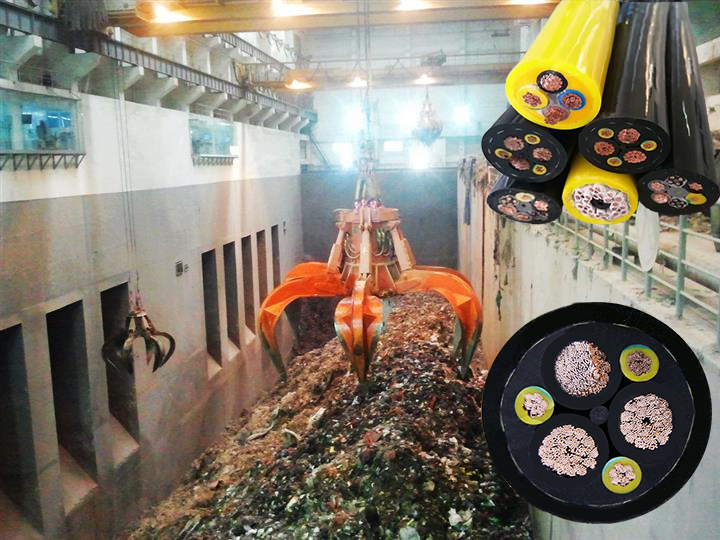

垃圾吊电缆作为垃圾焚烧炉、垃圾焚烧发电厂、抓斗机、垂直起重机抓斗机专用电缆,一般这类工作环境相对较差,
温度高(普通橡胶耐水解性能降低),酸碱腐蚀严重,电缆上下移动使用频繁,垂直下落拉力大,卷筒收放摩擦力增大。
导致使用寿命变低,我司南游电缆色设计制造的垃圾吊电缆能有效提高使用寿命。
3*16+3+1.5垃圾吊电缆-抓斗卷筒电缆产品典型应用
● 垃圾焚烧厂、垃圾发电厂等场合和环境下的垃圾起重抓斗设备;
● 大型物流集散中心、港口、码头等场合下的货物起重装卸抓斗设备;
● 水力发电厂、污水处理厂以及各类工业取水口等场合下的清污抓斗机设备;

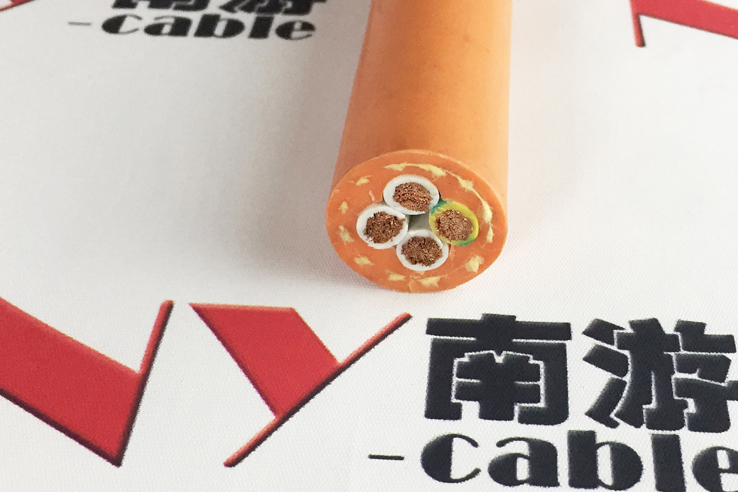

3*16+3+1.5垃圾吊电缆-抓斗卷筒电缆产品工艺结构
导线: 垃圾吊电缆多股精细无氧裸铜丝,柔性防扭成束
绝缘: 特之高机械性混合弹性体丁腈/TPE材料
颜色代码: ≤5芯颜色编码符合VDE 0293-308, 6芯及以上黑色芯线白色数字编号
线芯结构: 柔性防扭结构
内护套: 挤压式特之弹性体丁腈/PUR材料; 阻燃耐磨
加强件: 抗拉芳纶纤维经纬编织垃圾吊电缆本体
护套材料: 进口聚氨酯PUR材料; 黄色/黑色
3*16+3+1.5垃圾吊电缆-抓斗卷筒电缆产品应用特性
● 柔软性:电缆采用柔性结构,适用于矿用移动设备的频繁移动式供电使用;
● 耐磨性:电缆以进口聚氨酯材质作为电缆的外护套,电缆具有优异的耐磨性能,应用于采矿作业现场,可直接接触矿石;
● 抗拉性:电缆以凯夫拉纤维作为电缆的抗拉材质,且可根据需要定制柔性抗拉导体结构,电缆抗拉性能优异;
● 抗扭转:电缆以凯夫拉纤维编织电缆本体,有效避免电缆因频繁移动而扭曲变形;
● 环境适应性:这类电缆还具有优异的耐油污腐蚀、防水、抗UV等性能,电缆具有优异的环境适应性能;
符合认证:
3*16+3+1.5垃圾吊电缆-抓斗卷筒电缆产品电气参数
额定电压:0.6/1KV
测试电压:4000V
移动安装弯曲半径:8×D
移动安装使用温度:-40℃~+90℃
阻燃性:符合IEC60332-1-2+EN60332-1-2
耐油性耐化学性:参见垃圾吊电缆参数附表
接地保护芯线:G=含黄/绿双色接地保护芯线
X=无黄/绿双色接地保护芯线
型号 规格 导体根数 导体直径 外径
DRUM500 |
6.0*8C |
210 |
0.19 |
976.22 |
23.72 |
DRUM500 |
6.0*9C |
210 |
0.19 |
1097.48 |
25.53 |
DRUM500 |
6.0*10C |
210 |
0.19 |
1215.38 |
27.1 |
DRUM500 |
6.0*11C |
210 |
0.19 |
1285.22 |
26.46 |
DRUM500 |
6.0*12C |
210 |
0.19 |
1369.1 |
26.46 |
DRUM500 |
6.0*13C |
210 |
0.19 |
1487.89 |
28.03 |
DRUM500 |
6.0*14C |
210 |
0.19 |
1571.77 |
28.03 |
DRUM500 |
6.0*15C |
210 |
0.19 |
1695.77 |
29.75 |
|
|
|
|
|
|
DRUM500 |
10*2C |
350 |
0.19 |
452.08 |
16.94 |
DRUM500 |
10*3C |
350 |
0.19 |
606.24 |
18.14 |
DRUM500 |
10*4C |
350 |
0.19 |
775.84 |
20.16 |
DRUM500 |
10*5C |
350 |
0.19 |
951.82 |
22.38 |
DRUM500 |
10*6C |
350 |
0.19 |
1133.05 |
24.72 |
DRUM500 |
10*7C |
350 |
0.19 |
1317.59 |
27.05 |
DRUM500 |
10*8C |
350 |
0.19 |
1523.93 |
30.16 |
|
|
|
|
|
|
DRUM500 |
16.0*2C |
326 |
0.25 |
634.71 |
19.73 |
DRUM500 |
16.0*3C |
326 |
0.25 |
862.74 |
21.14 |
DRUM500 |
16.0*4C |
326 |
0.25 |
1111.11 |
23.52 |
DRUM500 |
16.0*5C |
326 |
0.25 |
1368.06 |
26.14 |
DRUM500 |
16.0*6C |
326 |
0.25 |
1632.17 |
28.89 |
|
|
|
|
|
|
DRUM500 |
25.0*2C |
509 |
0.25 |
939.5 |
24.1 |
DRUM500 |
25.0*3C |
509 |
0.25 |
1289 |
25.9 |
DRUM500 |
25.0*4C |
509 |
0.25 |
1668 |
28.8 |
DRUM500 |
25.0*5C |
509 |
0.25 |
2059.7 |
32.1 |
