抗拉卷筒电缆本体凯夫拉编织高强度抗拉抗扭电缆广泛应用于重型机械设备的连接和控制电缆,适用于干燥或潮湿的室内或室外的各种电气安装。产品典型应用-南游卷筒电缆广泛应用于建筑施工垂直升降机、斗轮机卷筒卷盘、港口门座式起重机、抓斗装(卸)船机、集装箱起重机、大型龙门吊式起重机、塔式起重机等重型机械设备的链接和控制电缆,适用于干燥或潮湿的室内或室外的各种电气安装。
抗拉卷筒电缆-强抗拉组件耐磨型卷筒电缆-产品应用特性
柔性、高强度抗拉性抗撕裂、耐弯折性能稳定良好的耐油性、耐磨性、耐寒性和耐候性能
南游供应卷筒电缆扁平柔性结构设计可多根捆绑使用节省了电缆的安装空间
南游卷筒电缆可设计定制耐酸碱盐雾腐蚀系列。
符合认证:

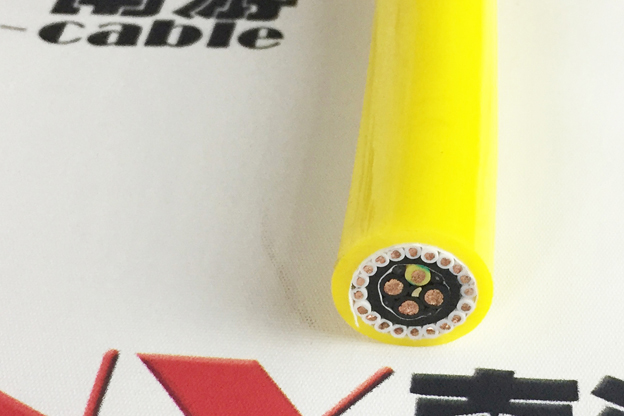

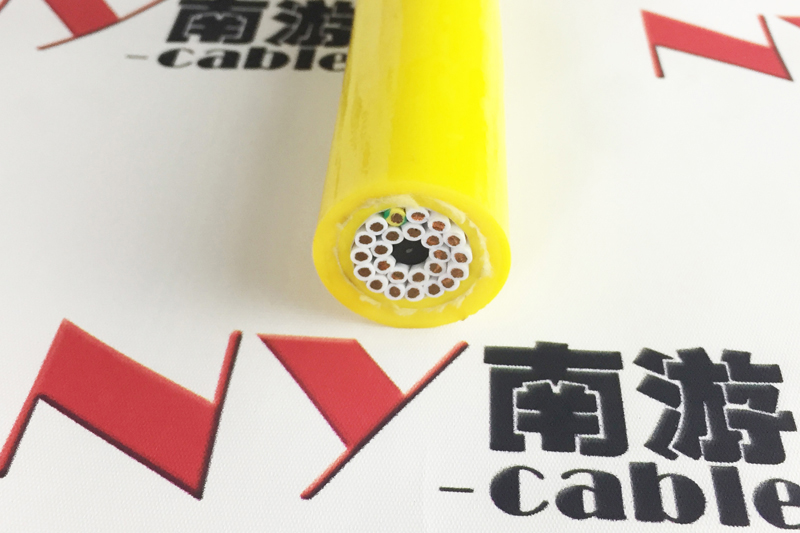

抗拉卷筒电缆-强抗拉组件耐磨型卷筒电缆-产品制作结构
导体:多股精绞无氧裸铜丝 符合VDE0295 CLASS 5或6标准绝缘:优质混合弹性体丁晴/汽车料/TPE等材料柔软绝缘
颜色标识:彩色芯线或者黑色线体白色数字编号,3芯以上带有黄/绿双色接地线
加强件:黄麻绳填充、镀锌钢丝绳、凯夫拉抗拉纤维以及旗杆绳等组合抗拉卷筒电缆元件
芯线结构:防扭结构分层;分组式间隙填充
内衬层:柔性无纺布包裹线体缓冲
护套材料:特殊混合耐候弹性体丁晴/special PUR材料

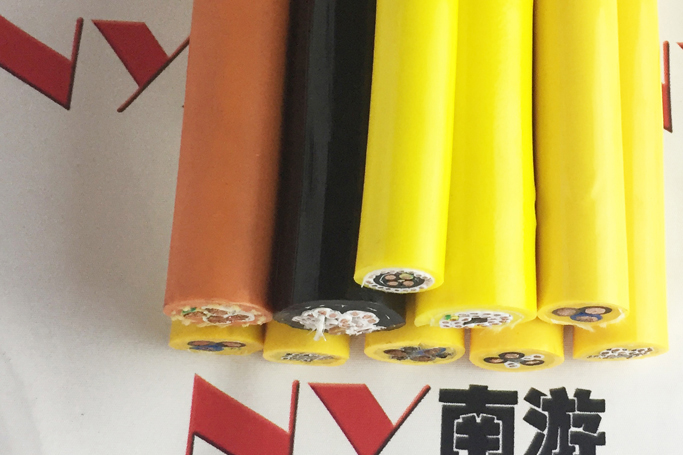

护套颜色:黑色(RAL9005)
灰色(RAL7001)
橙色(RAL2003)
备注:南游电缆可提供来样、来图加工定制生产卷筒电缆系列产品。
抗拉卷筒电缆-强抗拉组件耐磨型卷筒电缆-产品技术参数
额定电压:Uo/U 450/750V测试电压:2500V
最小弯曲半径
固定敷设:8×D(电缆外径);
移动安装:10×D(电缆外径)
使用温度
固定敷设:-30℃至+80℃;
移动安装:-20℃至+80℃(可订制-55℃至+105℃)
抗辐射强度:8×107cJ/kg
阻燃性:符合IEC60332-1或-2
DRUM500 |
16.0*2C |
326 |
0.25 |
634.71 |
19.73 |
22.23 |
DRUM500 |
16.0*3C |
326 |
0.25 |
862.74 |
21.14 |
23.64 |
DRUM500 |
16.0*4C |
326 |
0.25 |
1111.11 |
23.52 |
26.02 |
DRUM500 |
16.0*5C |
326 |
0.25 |
1368.06 |
26.14 |
28.64 |
DRUM500 |
16.0*6C |
326 |
0.25 |
1632.17 |
28.89 |
31.39 |
|
|
|
|
|
|
|
DRUM500 |
25.0*2C |
509 |
0.25 |
939.5 |
24.1 |
26.6 |
DRUM500 |
25.0*3C |
509 |
0.25 |
1289 |
25.9 |
28.4 |
DRUM500 |
25.0*4C |
509 |
0.25 |
1668 |
28.8 |
31.3 |
DRUM500 |
25.0*5C |
509 |
0.25 |
2059.7 |
32.1 |
34.6 |
