蓄缆筐电缆|蓄缆筐吊具电缆-较大的减小外部直径比传统的橡胶电缆节省空间和降低电缆重量,中央承载加强芯化解了张力并确保自由悬挂电缆收线,放线以及长距离的偏斜,整体承载编织,防止电缆发生不必要的扭曲,并形成所谓的螺旋形效应,柔性、高强度抗拉性抗撕裂、耐弯折性能稳定,良好的耐油性、耐磨性、耐寒性和耐候性能,南游供应吊具电缆扁平柔性结构设计可多根捆绑使用节省了电缆的安装空间
蓄缆筐电缆-蓄缆筐吊具垂缆(吊缆)-产品典型应用

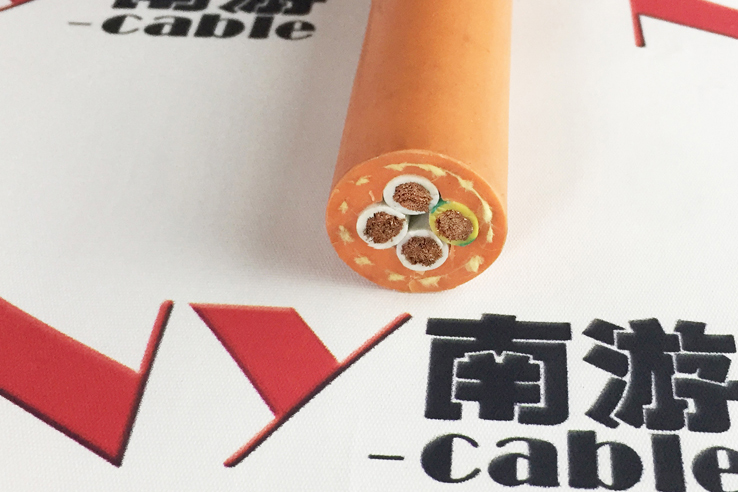

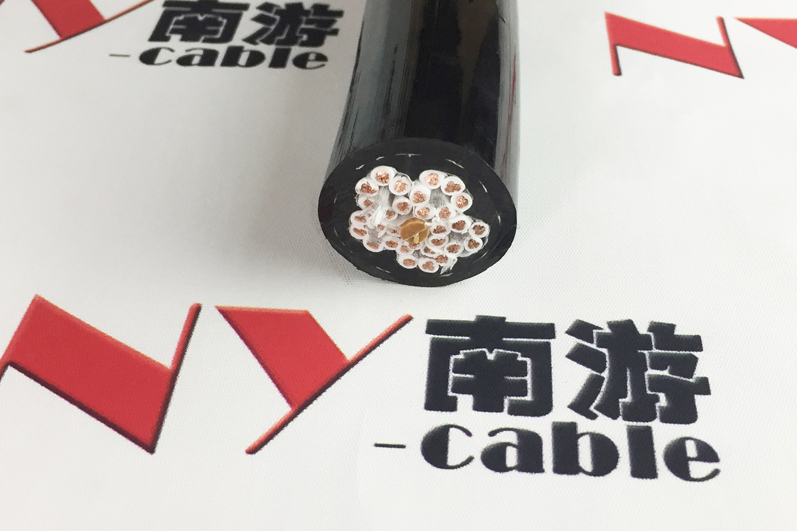

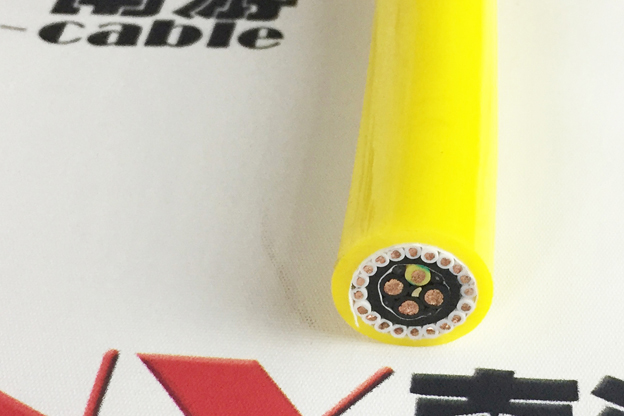

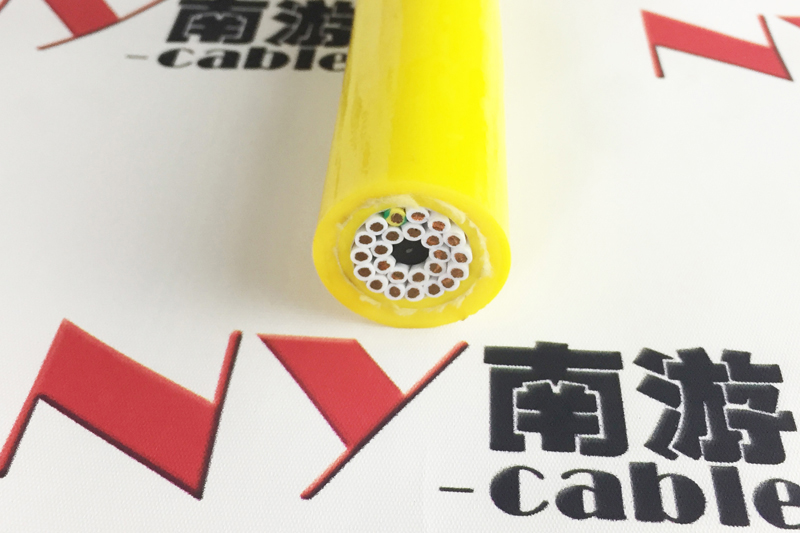

电缆设计生产的船用抓斗电缆,因其优异的电缆特性以及电缆特性,特别适用于船舶装卸专用的起重设备(克令吊/卸船机)等设备,广泛应用于船舶、港口、码头等场合和环境下的具备卷筒曲卷装置的重型移动设备,如集装箱装卸抓斗等。产品设计结构
导体:无氧裸铜丝绞合集束电缆导体;
绝缘:高机械性能弹性体材质绝缘;
内护套:低粘度强力挤压式内护套;
编织层:芳纶纤维编织电缆本体;
外护套:优质聚氨酯材质外护套;
产品设计特性
01.柔性结构设计,设计电缆适用于船用抓斗(克令吊/起重机)的长时间移动曲卷拖链使用;
02.抗扭抗拉结构设计,电缆具备优异的抗拉性能,且能够有效避免电缆长时间移动过程中出现扭曲变形;
03.聚氨酯材质护套设计,电缆高耐磨、抗拉、抗扭、耐油污、防水、耐腐蚀、抗UV、耐老化等性能优异,能够更好的适应船舶环境下的安装应用。
蓄缆筐电缆-蓄缆筐吊具垂缆(吊缆)产品设计参数
额定电压:0.6/1KV及以下电压范围;测试电压:4000V;
温度范围:-40~+90℃(移动安装);
弯曲半径:8~10xD(移动安装);
导体结构:符合VDE 0295/CLASS 5或6类导体标准;
符合认证:CE RoHS
DRUM500 |
10*2C |
350 |
0.19 |
452.08 |
16.94 |
18.94 |
DRUM500 |
10*3C |
350 |
0.19 |
606.24 |
18.14 |
20.14 |
DRUM500 |
10*4C |
350 |
0.19 |
775.84 |
20.16 |
22.66 |
DRUM500 |
10*5C |
350 |
0.19 |
951.82 |
22.38 |
24.88 |
DRUM500 |
10*6C |
350 |
0.19 |
1133.05 |
24.72 |
27.22 |
DRUM500 |
10*7C |
350 |
0.19 |
1317.59 |
27.05 |
29.55 |
DRUM500 |
10*8C |
350 |
0.19 |
1523.93 |
30.16 |
32.66 |
|
|
|
|
|
|
|
DRUM500 |
16.0*2C |
326 |
0.25 |
634.71 |
19.73 |
22.23 |
DRUM500 |
16.0*3C |
326 |
0.25 |
862.74 |
21.14 |
23.64 |
DRUM500 |
16.0*4C |
326 |
0.25 |
1111.11 |
23.52 |
26.02 |
DRUM500 |
16.0*5C |
326 |
0.25 |
1368.06 |
26.14 |
28.64 |
DRUM500 |
16.0*6C |
326 |
0.25 |
1632.17 |
28.89 |
31.39 |
