高柔性卷筒电缆_耐油耐磨耐寒等特性专用电缆

上架时间:2018-06-28
浏览次数:84
产品类型:
产品分类:
产品详情

【柔性卷筒电缆】典型应用




柔性卷筒电缆产品特性






柔性卷筒电缆电缆结构


导体:多股精绞无氧裸铜丝 符合VDE0295 CLASS 5或6标准

绝缘:优质混合弹性体丁材料柔软绝缘

颜色标识:彩色芯线或者黑色线体白色数字编号,3芯以上带有黄/绿双色接地线

加强件:多股黄麻绳填充、镀锌钢丝绳、凯夫拉抗拉纤维以及旗杆绳等组合抗拉卷筒电缆元件(可选)

芯线结构:防扭结构分层

内衬层:柔性无纺布包裹线体缓冲

护套材料:特殊混合耐候弹性体丁材料

护套颜色:黑色(RAL9005)灰色(RAL7001)橙色(RAL2003)



柔性卷筒电缆技术参数


额定电压:Uo/U 450/750V

测试电压:2500V

最小弯曲半径

固定敷设:8×D(电缆外径);
移动安装:10×D(电缆外径)

使用温度

固定敷设:-30℃至+80℃;
移动安装:-20℃至+80℃(可定制-60℃至+90℃)

抗辐射强度:107cJ/kg

阻燃性:符合IEC60332-1或-2

耐油性与耐化学性可分别参见对应附表。


柔性卷筒电缆常用规格参数一览表


芯线数×截面积mm² 外径 mm 用铜量 电缆重量
3G1.5 12.2 43.2 190
4G1.5 14.8 57.6 220
5G1.5 15.7 72 260
7G1.5 18.2 100.8 380
12G1.5 23.9 172.8 720
18G1.5 23.9 259.2 770
24G1.5 27.1 345.6 1000
30G1.5 30.2 432 1320
3G2.5 13.5 72 250
4G2.5 16.9 96 330
5G2.5 18 120 390
7G2.5 20.6 168 510
12G2.5 27.4 288 970
18G2.5 27.4 432 1100
24G2.5 31.6 576 1450
30G2.5 36.3 720 1950
4G4 18.4 153.6 440
5G4 19.6 192 520
4G6 19.8 230.4 530
5G6 21.7 288 690
4G10 23.4 384 830
5G10 25.2 480 1000
4G16 25.5 614.4 1170
5G16 27.5 768 1400
4G25 32.6 960 1830
4G35 34.8 1344 2280
4G50 40.6 1920 3220
4G70 44.8 2688 4200
4G95 51.2 3648 5530

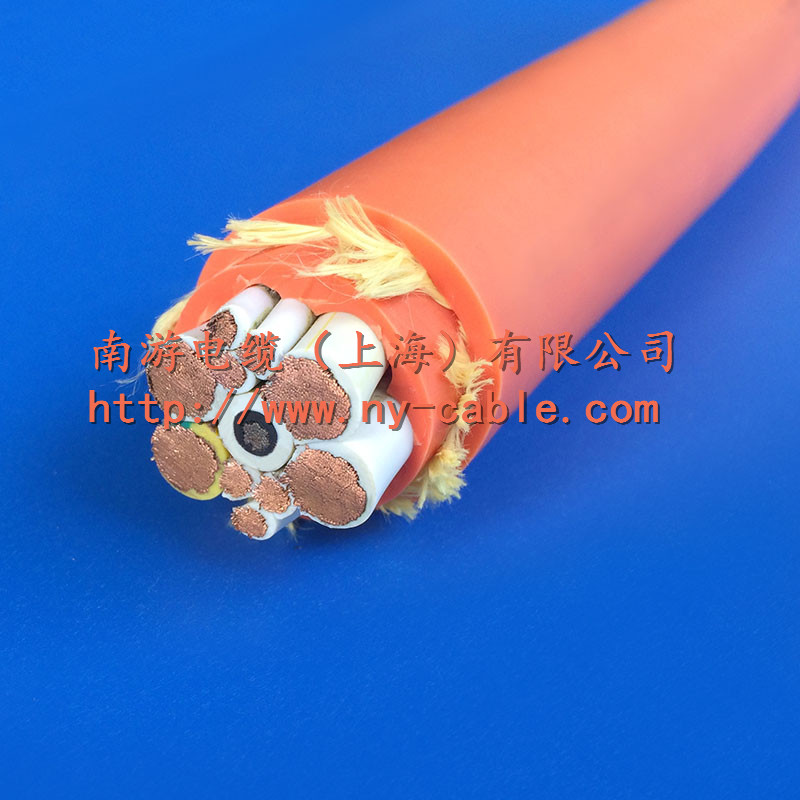

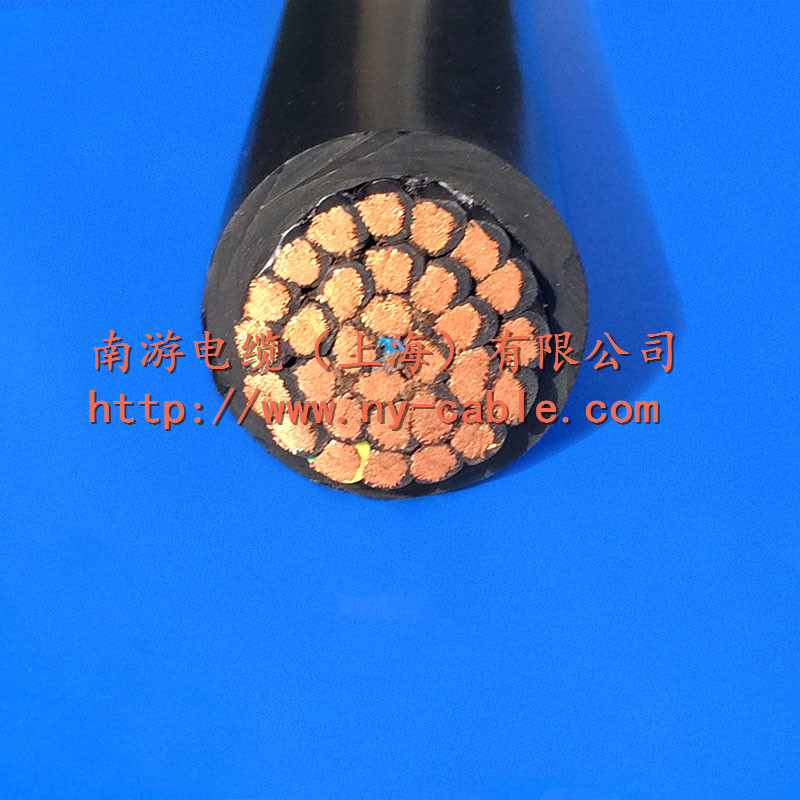

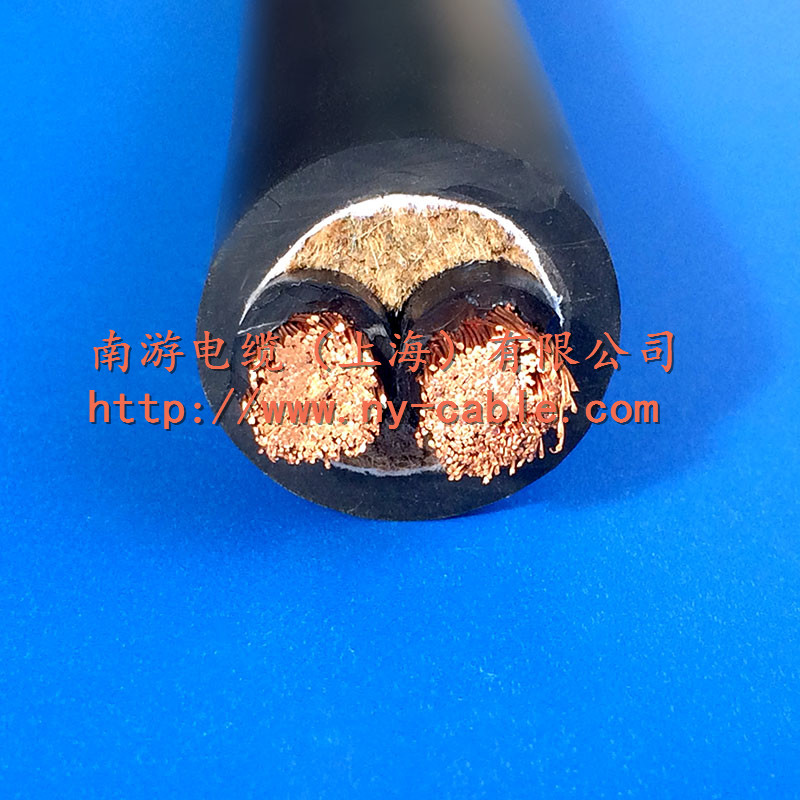

柔性卷筒电缆高清大图供鉴赏:
卷筒电缆,柔性卷筒电缆,耐磨卷筒电缆,抗拉卷筒电缆,卷筒专用电缆
卷筒电缆,柔性卷筒电缆,耐磨卷筒电缆,抗拉卷筒电缆,卷筒专用电缆
卷筒电缆,柔性卷筒电缆,耐磨卷筒电缆,抗拉卷筒电缆,卷筒专用电缆
卷筒电缆,柔性卷筒电缆,耐磨卷筒电缆,抗拉卷筒电缆,卷筒专用电缆
