防海水电缆

当前位置:首页>产品中心>防海水电缆

防海水电缆

上架时间:2019-11-18
浏览次数:99
产品类型:定制产品
产品分类:防海水电缆
产品详情

防海水电缆订购请说明使用环境 :

如抗拉承重多少、移动或固定安装使用、水下环境(淡水或海水)深度等.水下使用电缆可分为 : ①视频线; ②信号线③控制线; ④动力线; ⑤组合线水下电缆应用范围:水下ROV无人遥控潜水器-水下摄像、水下打捞、水下施工等应用带有水下机械手臂、液压切割器等

作业工具水下环境恶劣危险,人的潜水深度有限,水下机器人已成为开发海洋的重要工具,而在如此环境下普通电缆已不在适合工作,因此水下机器人电缆(特种电缆)孕育而生。南游电缆(上海)有限公司专业设计定制机械设备在深水中伸缩/拖拽使用的电线电缆,可根据客户要求定制各类规格的水下机器人电缆,如信号传输,电源供电,设备控制系统。

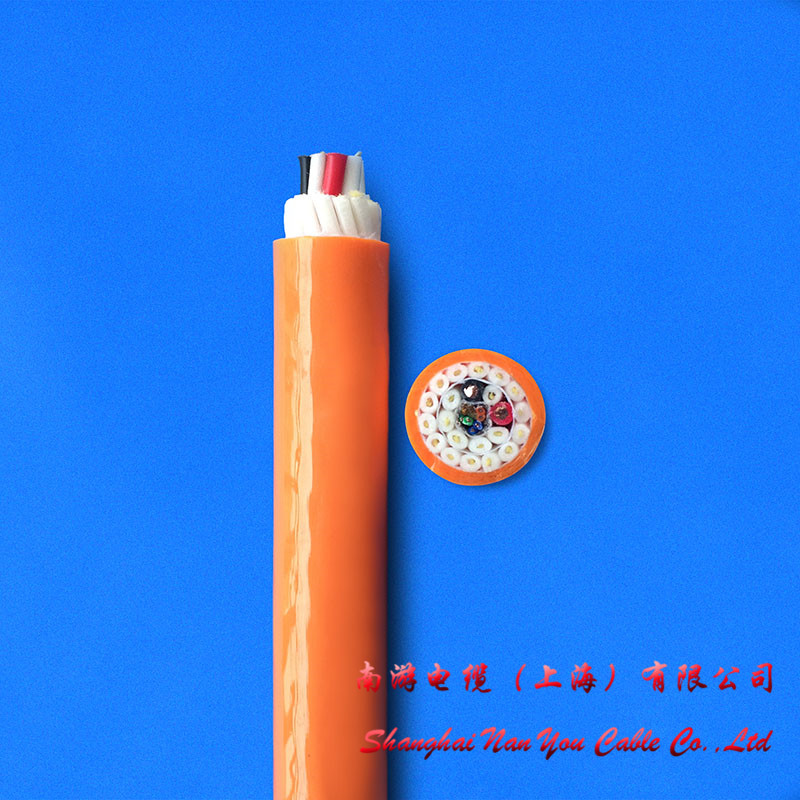

防海水电缆图防海水电缆

水下电缆结构:

导体线芯 : 多股精绞成束细级无氧铜丝 / 防腐镀锡铜丝
导体结构 : 防扭结构分层;分组式间隙填充;双绞成对结构后分层集束
绝缘 : 防水混合原料制成PVC / 耐腐蚀铁氟龙塑料
颜色 : 黑色数字白色号码编号 彩色线芯颜色标识
抗拉结构 : 聚酯纱纤维 / 高强度抗拉凯夫拉防弹丝 / 精绞钢丝
绕包材料 : 使线体更圆整牢固可加 生料带(聚四氟乙烯) 优质无纺布(性价比较高)
屏蔽 : 铝箔屏蔽 / 铜网编织 / 镀锡铜网编织屏蔽
内护套 : 改性低粘度强力挤压内护套可定制(环境需要 可选 / 可不选)
外护套 : 防海水专用料 (防水、耐酸碱、防辐射、抗腐蚀、防微生物)

电气特征:

温度范围 : 固定敷设 : -60℃至+105℃;
移动安装 : -50℃至+105
抗辐射强度 : 8×107cJ/kg防海水电缆5×107cJ/kg

1.信号线:

额定电压 : 300/350V
测试电压 : 1500V
绝缘电阻 : 20GΩ×cm
互电容 : 110nF/km
感抗 : 0.65mH/km
最小弯曲半径 : 固定安装3×D(电缆外径)
移动使用5×D(电缆外径)

2.控制线:

额定电压 : 300/500V ; 2.5mm2以上600/1000V
测试电压 : 4000V
绝缘电阻 : 20GΩ×cm
最小弯曲半径 : 固定安装6×D(电缆外径)
移动使用12×(电缆外径)

3.动力线:

额定电压 : 600/1000V
测试电压 : 4000V-6000V
绝缘电阻 : 20GΩ×cm
最小弯曲半径 : 固定安装6×D(电缆外径)
移动使用10×D(电缆外径)

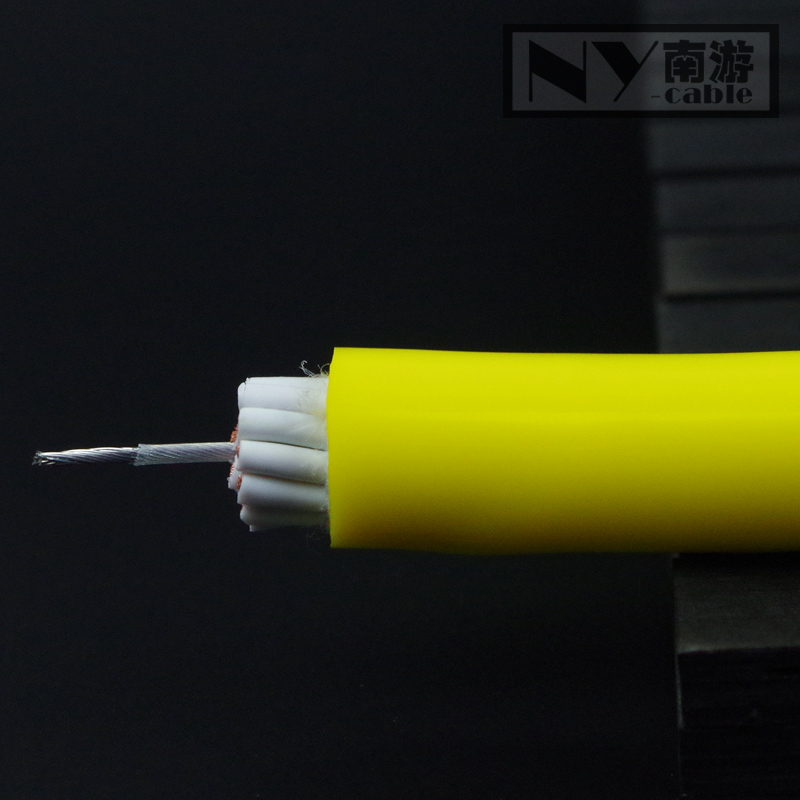

防海水电缆图1零浮力电缆

电缆特点:

1.高柔性-高韧性-耐弯曲-抗扭曲(频繁弯曲情况下防电缆内部断芯)
2.耐磨-耐刻痕-高抗压(外护套稳固防受外力破坏)
3.抗电子干扰-整体编织高屏蔽密度与特殊的结构设计,有效的抵抗外部干扰与电缆内部的干扰,保证了信号传输的稳定性

4.抗拉力-抗水下冲击力-高强度凯夫拉抗拉纤维作为电缆的抗拉中心或抗拉编织,使电缆圆整成型,均匀的承受抗拉受力,保证电缆长期有效工作不断裂。

(电缆水下工作时可承受连接的设备或重物等拉力,最大扯断力可达1吨以上.如遇特殊情况可添加抗拉钢丝)

5.防海水-耐候性能极强-水下工作时可有效(耐寒、抗氧化、防微生物、防辐射、抗腐蚀、耐臭氧、耐酸碱盐雾腐蚀)
6.护套-采用进口TPU专用特种料与特殊材料混合-有效防海水及其他恶劣环境专用。
7.容易区分—芯线绝缘颜色、护套颜色以及线缆使用长度可依据客户要求订制

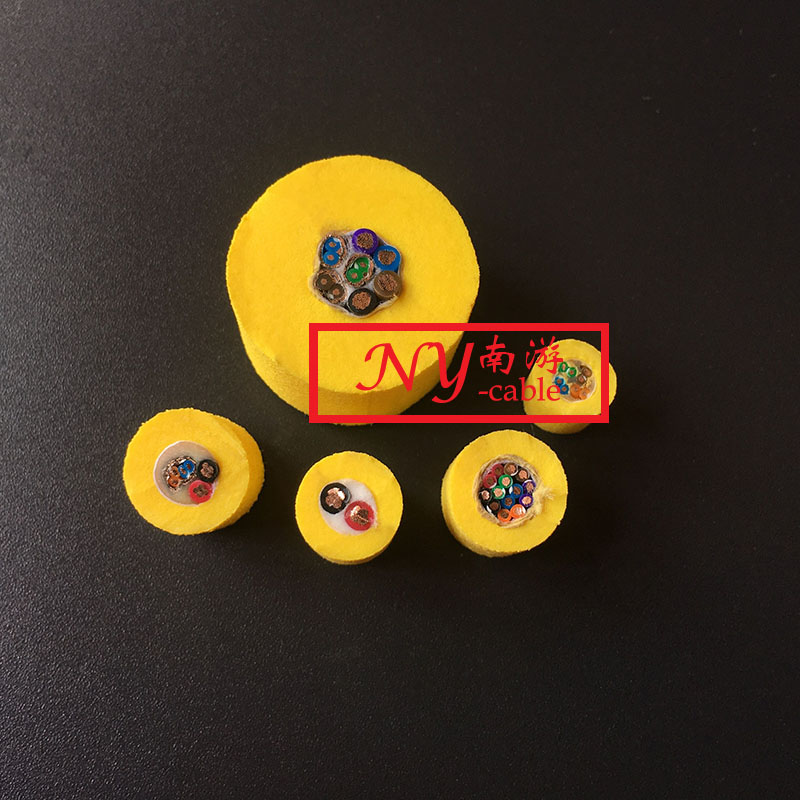

防海水电缆图2水下机器人电缆

型号

对数

规格

导体根数

单根导体直径φ

近似密度公斤/KM

标称外径/下限mm

外径上限mm

DRAG600SVP

1

0.14*2C

20

0.1

43

5.6

6.0

DRAG600SVP

2

0.14*2C

20

0.1

80

8.2

8.6

DRAG600SVP

3

0.14*2C

20

0.1

97

8.8

9.2

DRAG600SVP

4

0.14*2C

20

0.1

125

9.9

10.3

DRAG600SVP

5

0.14*2C

20

0.1

142

10.6

11.2

DRAG600SVP

6

0.14*2C

20

0.1

161

11.4

12.0

DRAG600SVP

7

0.14*2C

20

0.1

179

12.1

12.7

DRAG600SVP

8

0.14*2C

20

0.1

201

13

13.6

DRAG600SVP

9

0.14*2C

20

0.1

221

13.7

14.3

DRAG600SVP

10

0.14*2C

20

0.1

234

14.1

14.7

DRAG600SVP

11

0.14*2C

20

0.1

241

14.1

14.7

DRAG600SVP

12

0.14*2C

20

0.1

259

14.7

15.3

DRAG600SVP

13

0.14*2C

20

0.1

266

14.7

15.3

DRAG600SVP

14

0.14*2C

20

0.1

285

15.4

16.4

DRAG600SVP

15

0.14*2C

20

0.1

293

15.4

16.4

DRAG600SVP

16

0.14*2C

20

0.1

313

16.1

17.1
