高柔性耐弯曲拖链电缆 TRVV拖链电缆在速控机床上的应用

上架时间:2019-12-25
浏览次数:120
产品类型:定制产品
产品分类:拖链电缆
产品详情

高柔性耐弯曲拖链电缆TRVV生产厂家-南游电缆,耐弯曲拖链电缆作为新一代高柔性移动控制和连接电缆,用于测量和控制线路,电气设备工程的动力线路,生产装配线以及机器人技术等频繁移动场合使用

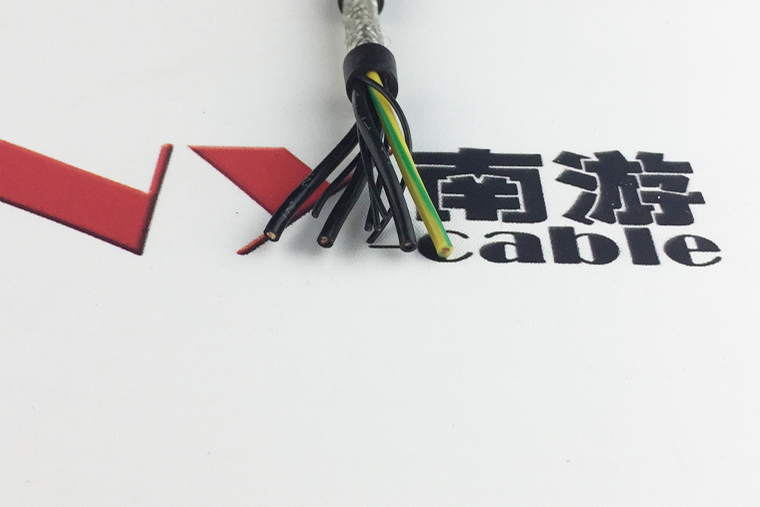

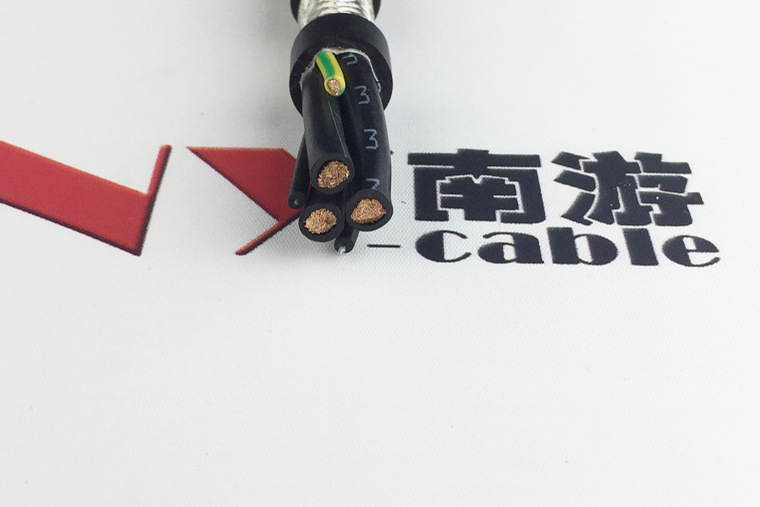

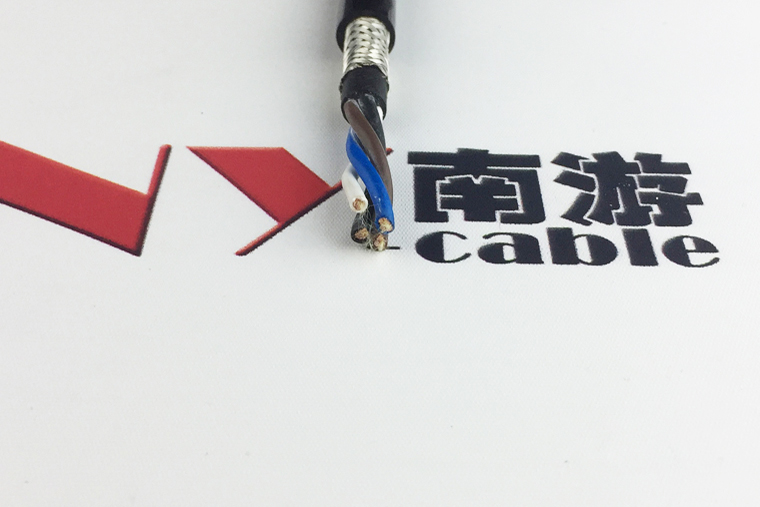

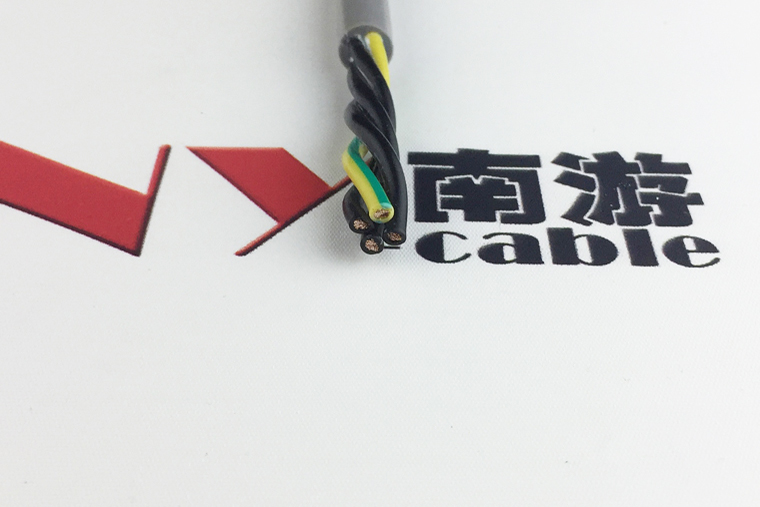

高柔性拖链电缆耐弯曲拖链电缆

高柔性耐弯曲拖链电缆 TRVV拖链电缆产品应用


● 新一代高柔性的控制和连接电缆用于测量和控制线路, 电气设备工程的动力线路,生产装配线以及机器人技术

● 中、常规机械应力(可定制承受较高机械应力)

● 连续移动安装场合下使用,弯曲半径小至7.5x直径

● 用于拖链或便携式机器部件

● 可在潮湿的环境下使用;在适用的使用温度范围内,可在露天使用,防紫外线

● 南游屏蔽拖链电缆采用镀锡丝编织屏蔽,用于对抗电磁干扰要求较高的场合

高柔性耐弯曲拖链电缆 TRVV拖链电缆产品特性


● 采用优质弹性体绝缘和护套材料,电缆外径大幅减小,节省在拖链中的安装空间

● 高柔性耐折弯,电缆在拖链中的设计使用弯曲寿命为>5百万次循环弯曲

● 防浅水,耐油,抗紫外线,耐候性能优异

● 低粘性表面,不粘安装;低温保持柔性


高柔性耐弯曲拖链电缆 TRVV拖链电缆电缆结构


● VDE 0295/IEC 60228 第6类导体,采用多股细绞超细裸铜丝

● 特制弹性体材料芯线绝缘;<0.5mm2颜色标识:黑,棕,蓝,紫,粉红,橙; ≥0.5mm2黑色数字白色号码编码,3芯以上带有黄/绿接地保护线

● 线芯成缆极小节距

● 无纺材料包覆

● 镀锡铜丝编织屏蔽(屏蔽型拖链电缆)

● 特制弹性体护套材料 黑色(RAL9005)灰色(RAL7001)


高柔性耐弯曲拖链电缆 TRVV拖链电缆技术参数


● 最小弯曲半径

   移动安装:7.5x电缆外径

   固定安装:4x电缆外径


● 使用温度范围

   移动安装:-15℃~+70℃

   固定安装:-20℃~+80℃


● 导体结构

   VDE 0295/IEC 60228第6类导体, 采用多股细绞成束超细裸铜丝


● 线芯标识

<0.5mm2 彩色线芯(DIN 47100);≥0.5mm2 黑色线芯白色数字编码(VDE 0293)


● 芯线接地标识

   G=有黄/绿双色接地标识

   X=无黄/绿双色接地标识


● 工作电压Uo/U:300/300V~0.6/1KV

● 测试电压:2500V~4000V

● 通过认证:CE RoHS


TRVV拖链电缆耐弯曲拖链电缆

型号

规格

导体根数

单根导体直径φ

近似密度公斤/KM

标称外径/下限

外径上限

DRAG300

0.1*2C

13

0.1

22.5

4.0

4.5

DRAG300

0.1*3C

13

0.1

27.1

4.2

4.7

DRAG300

0.1*4C

13

0.1

32.5

4.5

5.0

DRAG300

0.1*5C

13

0.1

38.3

4.9

5.4

DRAG300

0.1*6C

13

0.1

44.2

5.3

5.8

DRAG300

0.1*7C

13

0.1

50.3

5.8

6.3

DRAG300

0.1*8C

13

0.1

57.4

6.3

6.8

DRAG300

0.1*9C

13

0.1

60.9

6.3

6.8

DRAG300

0.1*10C

13

0.1

67.2

6.7

7.2

DRAG300

0.1*11C

13

0.1

72.1

6.9

7.4

DRAG300

0.1*12C

13

0.1

75.6

6.9

7.4

DRAG300

0.1*13C

13

0.1

81.7

7.3

7.8

DRAG300

0.1*14C

13

0.1

85.2

7.3

7.8

DRAG300

0.1*15C

13

0.1

91.6

7.7

8.2

DRAG300

0.1*16C

13

0.1

95.0

7.7

8.2

DRAG300

0.1*17C

13

0.1

101.7

8.1

8.8

DRAG300

0.1*18C

13

0.1

105.2

8.1

8.8

DRAG300

0.1*19C

13

0.1

108.6

8.1

8.8

DRAG300

0.1*20C

13

0.1

119.9

9.0

9.7

DRAG300

0.1*21C

13

0.1

123.4

9.0

9.7

DRAG300

0.1*22C

13

0.1

126.9

9.0

9.7

DRAG300

0.1*23C

13

0.1

133.8

9.4

10.1

DRAG300

0.1*24C

13

0.1

137.3

9.4

10.1

DRAG300

0.1*25C

13

0.1

142.6

9.7

10.4
