超柔性屏蔽聚氨酯拖链电缆-耐磨损高速移动电缆

上架时间:2019-08-20
浏览次数:68
产品类型:定制产品
产品分类:拖链电缆
产品详情

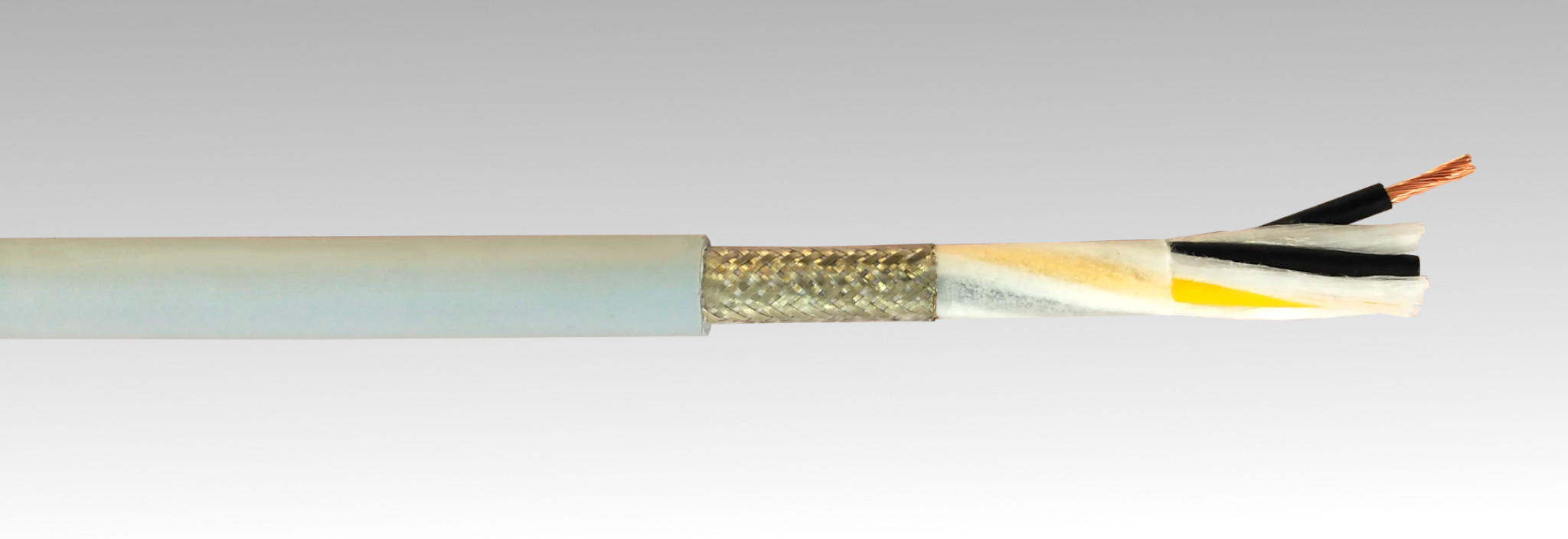

超柔性屏蔽聚氨酯拖链电缆-耐磨损高速移动电缆

聚氨酯屏蔽拖链电缆

设计用于工业过程的屏蔽电源和控制电缆。在动态安装中具有超柔韧性和高耐磨性和抗弯性,特别推荐在需要良好电磁保护的情况下用于电缆链。同样,由于其紫外线辐射,臭氧和防潮性,该电缆也可用于户外应用。


技术特点 Technical characteristics
1. 工作电压 Operating voltage

300 V:0.5mm2(AWG21)至1,0mm2(AWG18)

300 V : Sections from 0,5mm2 (AWG21) to 1,0mm2 (AWG18)

1000 V的截面:截面>1,0mm2(AWG18)

1000 V : Sections > 1,0mm2 (AWG18)


2. 测试电压 Test Voltage

2000 V:0.5mm2(AWG21)至1,0mm2(AWG18)

2000 V : Sections from 0,5mm2 (AWG21) to 1,0mm2 (AWG18)

3000 V的截面:截面>1,0mm2(AWG18)

3000 V : Sections > 1,0mm2 (AWG18)


3.最小弯曲半径  Min. bending radius

固定安装:5xD

Fixed Installation: 5xD

移动电缆:
·从0.5mm2到16mm2:7.5xD
·从25mm2:10xD

Moving cable:
· From 0,5mm2 to 16mm2: 7,5xD
· From 25mm2: 10xD
4. 工作温度Ta(导体) Operating Ta (conductor)
-40°C to +80°C
5. 动态安装的特点 Characteristics in dynamic installations

最高速度:300米/分钟
Maximum speed: 300 m/min

最大加速度:50米/秒2

Maximum acceleration: 50 m/s2

链条最大长度:15米(水平)

Maximum lenght of the chain: 15 m (horizontal)
弯曲生命周期:6.000.000

Life cycle in flexion: 6.000.000

构造 Structure
1. 导体 Conductor

柔性裸铜线,单根铜丝最小直径0.1mm

Single copper wire with a minimum diameter of 0.1mm
2. 绝缘 Insulation

PE ,TPE ,PUR

区分:黑色编号+黄色/绿色

Identification: Black numbered + Yellow/Green

3.包裹 Assembly
无纺布缠绕
Non-woven textile tape casing over the assembly
4. Outer sheath

聚氨酯 Polyurethane

灰色,黑色

Grey ,Black

   5.总屏蔽 Overall screen

镀锡铜丝编织  Tinned copper wire braid
覆盖率:85%  Coverage: 85%

+无纺布胶带包裹

+ non-woven textile tape wrap over the screen

标准/属性
1. 参考  Ref. for construction/drawing
·从0.5mm2(AWG21)到1,0mm2(AWG18)的截面:UL 80°300V - CSA AWM I / II A / B 80°C 300V
·截面>1,0mm2(AWG18):UL 80°300V - CSA AWM I / II A / B 80°C 300V
· Sections from 0,5mm2 (AWG21) to 1,0mm2 (AWG18): UL 80° 300V - CSA AWM I/II A/B 80°C 300V
· Sections > 1,0mm2 (AWG18): UL 80° 300V - CSA AWM I/II A/B 80°C 300V
2. 阻燃Flame Retardant
UNE-EN 60332-1 (IEC 60332-1)
CEI 20-35
UL VW-1
CSA FT1
3.无卤素 Halogen free
UNE-EN 60754-1 (IEC 60754-1)
CEI 20-37
4. 耐油和碳氢化合物 Oil and hydrocarbon resistant
UL 1581
VDE 0472 part 803 A/B
HD 22.10 S1
CNOMO E.03.40.150N
5. 防水 Water resistant
UL 1581
IEC 60811
6. 耐弱酸碱低腐蚀性Low corrosivity

UNE-EN 60754-2 (IEC 60754-2)

(pH >= 4,3 ; conductivity =< 10μS/mm)
