屏蔽拖链电缆-超柔软控制屏蔽移动电缆

上架时间:2019-08-19
浏览次数:188
产品类型:
产品分类:
产品详情

超柔软屏蔽控制拖链电缆,适用于室内安装中的动态应用,例如机器或电缆链的移动部件,无拉应力。阻燃,耐大多数工业领域常用的油和化学品。

Extra-flexible shielded control cable for use in dynamic applications such as moving parts of machines or cable chains without tensile stress, in indoor installations.

Flame retardant and resistant to most oils and chemicals generally used in the industrial field.




技术特点 Technical characteristics
1. 工作电压Operating voltage
300/500 V
2. 弯曲半径 Min. bending radius

固定安装:5xD

Fixed Installation: 5xD

动态安装:10xD

Dynamic installation: 10xD


3. 操作 (导体) Operating  (conductor)

固定安装:-30°C + 70°C

Fixed installation: -30°C +70°C

动态安装:-5°C + 70°C

Dynamic installation: -5°C +70°C


4. 绝缘电阻 Insulation resistance

20欧姆*公里

20 Ohm*Km 20

5. 弯曲循环,最大次数 Bending cycles, max.

3百万余次

3 millions


6. 移动距离,最大长度 Moving distance, max.

10 m

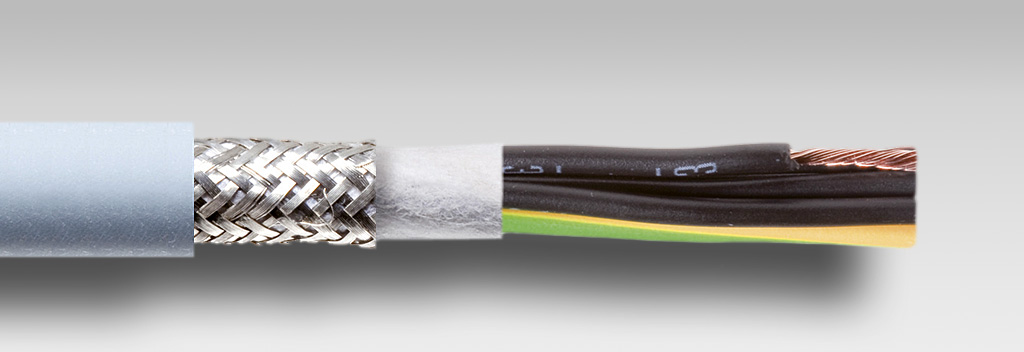

构造 Structure
1. 导体 Conductor

柔性裸铜线,单根铜丝最小直径0.1mm

Extra flexible bare copper wires

Single copper wire with a minimum diameter of 0.1mm
2. 绝缘 Insulation

PVC

区分:黑色编号+黄绿色

Identification: Black numbered + Yellow/Green
3. 结构 Assembly

芯线以同心层铺设在一起

Insulated conductors laid up together in concentric layers

4. 外护套 Outer sheath
PVC

颜色:灰色 ,黑色

Colour: Grey , black

5. 内护套Inner sheath
PVC
6. 总屏蔽 Overall screen

镀锡铜丝编织

Tinned copper wire braid

覆盖率:85%

Coverage: 85%


标准 Standards
1. 耐油 Oil resistant
EN 60811-404
标准/属性 Standards / Properties
1. 阻燃 Flame Retardant
VDE 0482-332-1-2 (IEC 60332-1-2)
