拖链电缆

当前位置:首页>产品中心>拖链电缆

16*0.5平方高度拖链电缆-高柔性耐弯曲电缆-自动化设备用拖链电缆

上架时间:2019-06-25
浏览次数:192
产品类型:
产品分类:
产品详情

16*0.5平方高度拖链电缆-高柔性耐弯曲电缆-自动化设备用拖链电缆高柔性拖链电缆-坦克链专用电缆,具有高柔性,耐弯曲,耐油污,频繁弯曲移动使用

耐疲劳拖链电缆耐油污拖链电缆

16*0.5平方高度拖链电缆-高柔性耐弯曲电缆-自动化设备用拖链电缆

TRVV拖链电缆生产厂家典型应用:

适用于连续往复运动下的安装,特别是工业作用干燥或潮湿环境下的频繁弯曲场合,如现代化机械标准部件的拖链中及物流系统、操控系统、机械自动化系统等。数控机床、电子设备、

五金冲床、木材石材机械、玻璃与门窗机械、注塑机、机械(人)手、建筑机械、重型机器厂、汽车制造、起重运输设备、自动化仓库、码头、消防车等室内外环境。

 TRVV拖链电缆生产厂家产品特性:
移动特性:敷设行程:50m,加速度20m/S2,移动速度5m/S;弯曲寿命:30次/分钟,>500万次
电缆特性:高柔性耐油、防浅水耐潮、抗紫外线、耐候性能优异,耐低温、耐磨、能承受较重的机械外力;电缆比普通柔性电缆更快加速度与更强的耐曲绕性
符合认证:CE,Rohs
TRVV拖链电缆生产厂家结构:
导体材料:多股超细精绞无氧裸铜丝,符合CDE0295CLASS 6标准(镀锡铜丝请事先说明)
绝缘材料:特殊混合弹性体丁腈PVC材料绝缘
颜色代码:<0.5mm颜色表示,黑、棕、蓝、粉红、橙、紫
                ≥0.5mm芯线黑色线体白色数字编号,3芯以上带有黄/绿双色接地线(黄/绿可选)
芯线结构:防扭结构分层或分组式间隙填充
护套材料:特殊改性弹性体丁腈PVC材料
护套颜色:黑色(RAL9005)灰色(RAL7001)橙色(RAL2003)
使用温度
固定敷设:-30℃至+70℃
移动安装:-20℃至+80℃
抗辐射强度:8×107cJ/kg
阻燃性:符合IEC60332-1-2+EN60332-1-2
耐油性与耐化学性可分别参见耐油性、耐化学性附表
TRVV拖链电缆生产厂家技术参数:额定电压:截面<0.5mm2:300/300V;
                                                                  截面≥0.5mm2:300/500V
测试电压:2000V
***小弯曲半径
固定敷设:5×D
移动安装:当行程<10米时,弯曲半径为6.0×D;
                当行程≥10米时,弯曲半径7.5×D

16*0.5平方高度拖链电缆-高柔性耐弯曲电缆-自动化设备用拖链电缆-根据电缆耐弯折次数分类:

高柔性拖链电缆:采用特制弹性体丁晴芯线绝缘与外护套材质,电缆高柔性、抗拉、耐磨、耐油雾、水雾、耐弯折次数约600万次循环弯曲。

聚氨酯拖链电缆:外护套材质进口聚氨酯PUR材质,电缆超软耐磨、抗拉、防油浸渍、防海水浸泡、耐各类化学物质腐蚀,环境适应能力较强,主要适用于耐高(低)温恶劣环境使用,

耐弯折次数约800-1000万次循环弯曲。

根据电缆结构分类:

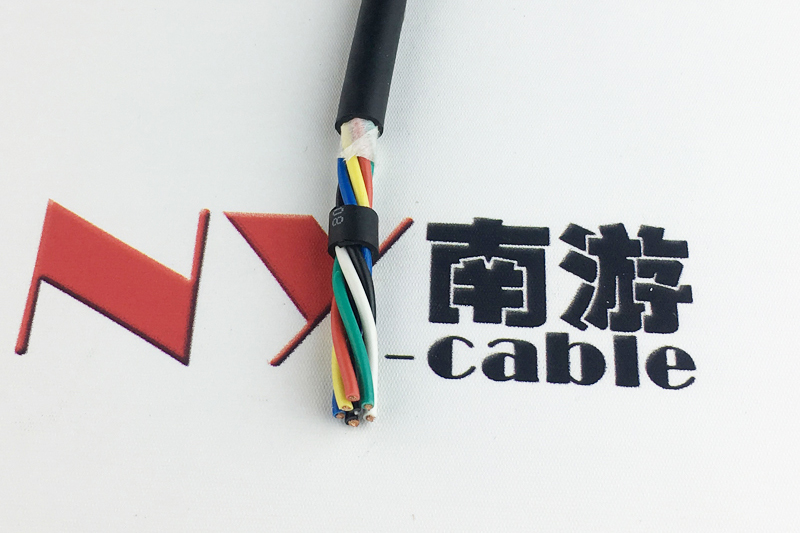

不带屏蔽拖链电缆(TRVV):适用于连续往复运动下的安装,特别是工业作用环境下的频繁弯曲场合,如拖链、便捷式机器部件、机械自动化、操控系统、物流系统等场合。

屏蔽拖链电缆 (TRVVP):适用于连续往复运动下的安装,特别是工业作用环境下的频繁弯曲场合,如拖链、便捷式机器部件、机械自动化、操控系统、物流系统等场合。同时,

电缆的使用场所为各种需要屏蔽的场所。

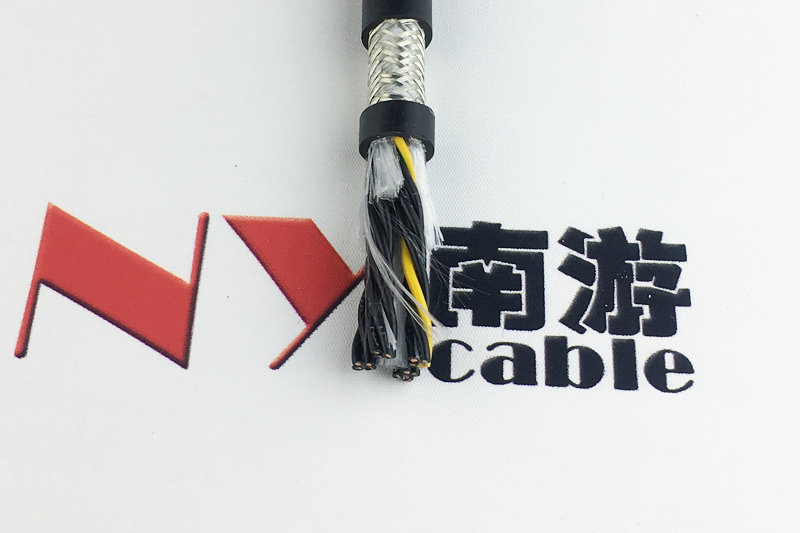

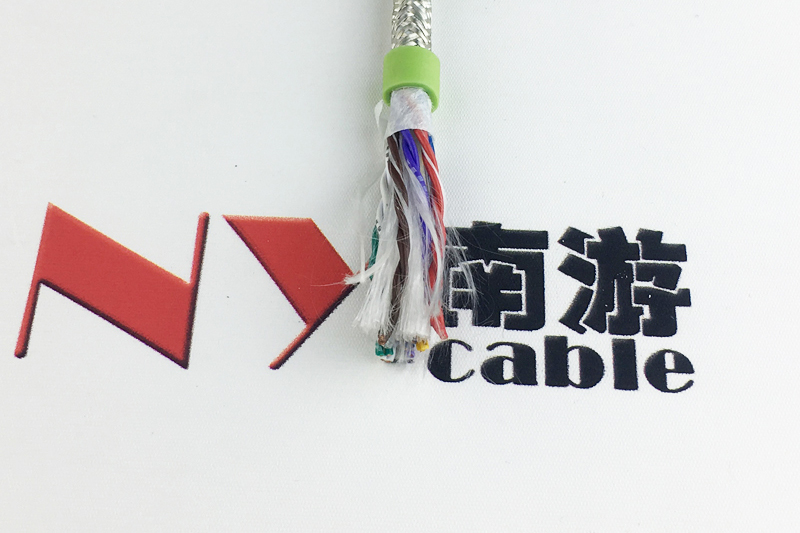

双绞屏蔽拖链电缆 (TRVVSP):适用于连续往复运动下的安装,特别是工业作用环境下的频繁弯曲场合,如拖链、便捷式机器部件、机械自动化、操控系统、物流系统等场合。

电缆使用在室内外各种需要屏蔽的场所,特别需要无差异和变化的稳定的信息传导与监控。

16*0.5平方高度拖链电缆-高柔性耐弯曲电缆-自动化设备用拖链电缆-【拖链电缆】产品结构

导体材料:多股超细精绞无氧裸铜丝,符合CDE0295CLASS 6标准(镀锡铜丝请事先说明)
绝缘材料:特殊混合弹性体丁晴/汽车料/TPE等材料绝缘
颜色代码:<0.5mm颜色表示,黑、棕、蓝、粉红、橙、紫
                 ≥0.5mm芯线黑色线体白色数字编号,3芯以上带有黄/绿双色接地线(黄/绿可选)
双绞颜色:<0.5mm颜色表示,A线:黑、棕、蓝、粉红、橙、紫与B线黑色芯线成对;≥0.5mm芯线黑色线体白色数字编号,相邻数字编号双绞成对
抗拉元件:聚酯纱纤维以及凯夫拉抗拉防弹丝填充条
芯线结构:防扭结构分层;分组式间隙填充;双绞成对结构后分层集束
绕包材料:柔性无纺布带、聚酯带或铝箔麦拉
内护套:改性低粘度强力挤压内护套(可选)
屏蔽结构:镀锡铜丝编织铜网屏蔽,密度80%以上
护套材料:特殊改性弹性体丁晴/special PUR材料

护套颜色:黑色(RAL9005)/灰色(RAL7001)/橙色(RAL2003)

DRAG300

0.5*2C

60

0.1

45.2

5.6

6.1

DRAG300

0.5*3C

60

0.1

57.4

6.0

6.5

DRAG300

0.5*4C

60

0.1

71.2

6.6

7.1

DRAG300

0.5*5C

60

0.1

85.7

7.2

7.7

DRAG300

0.5*6C

60

0.1

100.6

7.8

8.3

DRAG300

0.5*7C

60

0.1

115.8

8.5

9.2

DRAG300

0.5*8C

60

0.1

133.2

9.4

10.1

DRAG300

0.5*9C

60

0.1

143.1

9.4

10.1

DRAG300

0.5*10C

60

0.1

159.0

10.1

10.8

DRAG300

0.5*11C

60

0.1

172.0

10.4

11.1

DRAG300

0.5*12C

60

0.1

182.0

10.4

11.1

DRAG300

0.5*13C

60

0.1

197.4

11.0

11.7

DRAG300

0.5*14C

60

0.1

207.4

11.0

11.7

DRAG300

0.5*15C

60

0.1

223.5

11.6

12.3

DRAG300

0.5*16C

60

0.1

233.5

11.6

12.3

DRAG300

0.5*17C

60

0.1

250.2

12.3

13.0

DRAG300

0.5*18C

60

0.1

260.2

12.3

13.0

DRAG300

0.5*19C

60

0.1

270.2

12.3

13.0

DRAG300

0.5*20C

60

0.1

296.9

13.8

14.5

DRAG300

0.5*21C

60

0.1

306.9

13.8

14.5

DRAG300

0.5*22C

60

0.1

316.8

13.8

14.5

DRAG300

0.5*23C

60

0.1

334.4

14.5

15.2

DRAG300

0.5*24C

60

0.1

344.4

14.5

15.2

DRAG300

0.5*25C

60

0.1

358.4

14.6

16.0

DRAG300

0.5*26C

60

0.1

368.4

14.6

16.0

DRAG300

0.5*27C

60

0.1

378.4

14.6

16.0

DRAG300

0.5*28C

60

0.1

395.3

15.2

16.6

DRAG300

0.5*29C

60

0.1

405.3

15.2

16.6

DRAG300

0.5*30C

60

0.1

415.2

15.2

16.6

DRAG300

0.5*31C

60

0.1

433.06

15.8

17.2

DRAG300

0.5*32C

60

0.1

443.04

15.8

17.2

DRAG300

0.5*33C

60

0.1

453.02

15.8

17.2

DRAG300

0.5*34C

60

0.1

471.5

16.5

17.9

DRAG300

0.5*35C

60

0.1

481.48

16.5

17.9

DRAG300

0.5*36C

60

0.1

491.46

16.5

17.9

高柔性拖链电缆耐弯曲拖链电缆
