高柔性PVC拖链电缆技术参数及应用特点

上架时间:2019-04-16
浏览次数:80
产品类型:
产品分类:
产品详情


技术数据

用于高机械应力的特殊拖链电缆
符合DIN VDE 0285-525-2-51 /
DIN EN 50525-2-51

温度范围
弯曲-15°C至+ 80°C
固定安装-30°C至+ 80°C
标称电压
U 0 / U 300/500 V.
测试电压
3000 V.

最大电阻 250欧姆/公里
最小弯曲半径
弯曲7.5x电缆Ø
固定安装4x电缆Ø

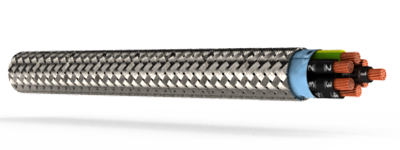

电缆结构

裸铜导体,细线,
Unilay,短敷设长度
特种PP的芯绝缘
核心识别黑色核心,
连续白色编号
GN-YE导体,3芯及以上

绞合:
<7芯:芯层绞合在一层,
在填料周围具有最佳铺设,按照结构
≥7芯:芯绞合,具有最佳扭距,束结构,
扭转强度低,填料周围的最佳选择短铺设长度

特殊PVC内护套挤压工艺
灰色压力填料(RAL 7001)
镀锡铜编织屏幕,
最大覆盖率85%,
特种PVC外护套,特别耐疲劳强度
护套颜色:黑色(RAL 9005)

属性

粘附力低
具有臭氧和紫外线抗性
高性能的频繁弯曲
耐磨,使用寿命长
更好的耐化学性
稳定性高
更经济的解决方案
减小电缆外径
制造过程中使用的材料不含镉,不含有机硅,不含 对漆的润湿性有害的物质

测试

PVC自熄性和阻燃
符合DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
耐油性
DIN VDE 0473-811-404 / DIN EN 60811-404

注意
实际横截面以mm²为单位。


应用

选择的材料和结构设计技术允许这些高柔性电缆在拖链中长久应用,用于长距离,高速和低速运动。这些高柔性PVC控制电缆适用于机器和机床结构中的移位和弯曲应力。
它们安装在干燥,潮湿的房间和露天空气中,可自由移动,不会产生拉伸应力或强制移动。
这些屏蔽电缆特别适用于仪表和控制工程应用中的无干扰传输。适用于超出标准溶液的应用(例如用于堆肥设备或具有极高处理速度的高架输送机等)。
EMC =电磁兼容性
为了优化EMC功能,我们建议在两端采用铜编织的大圆形接触。
CE =产品符合低压指令2014/35 / EU。
