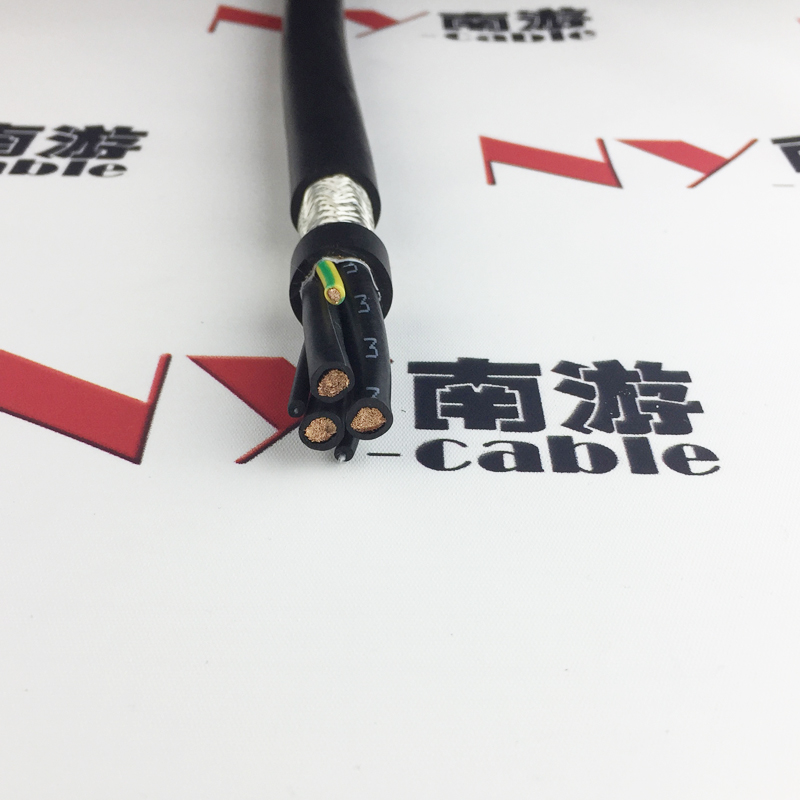

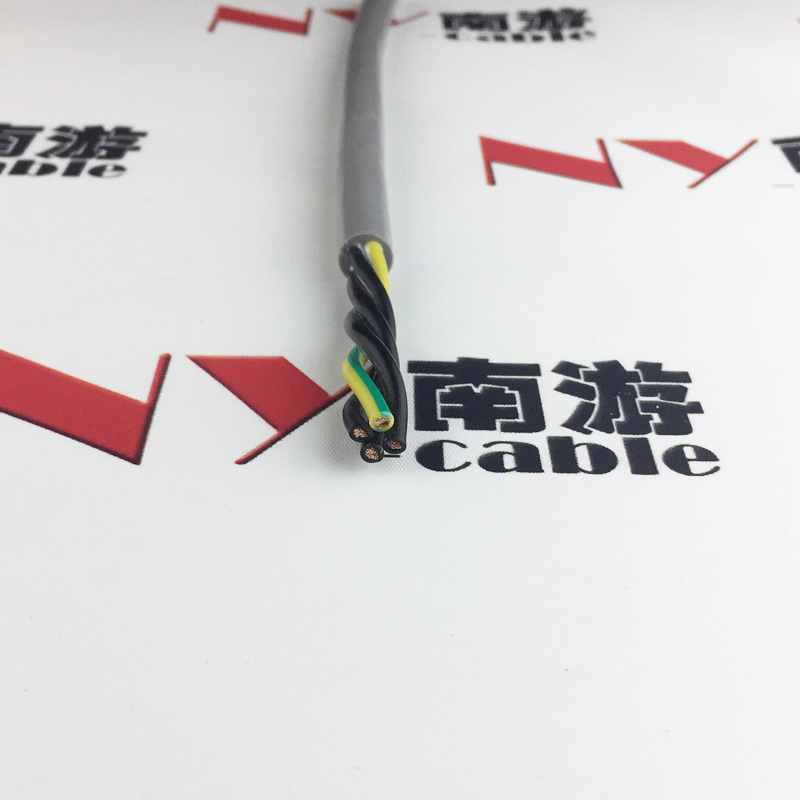

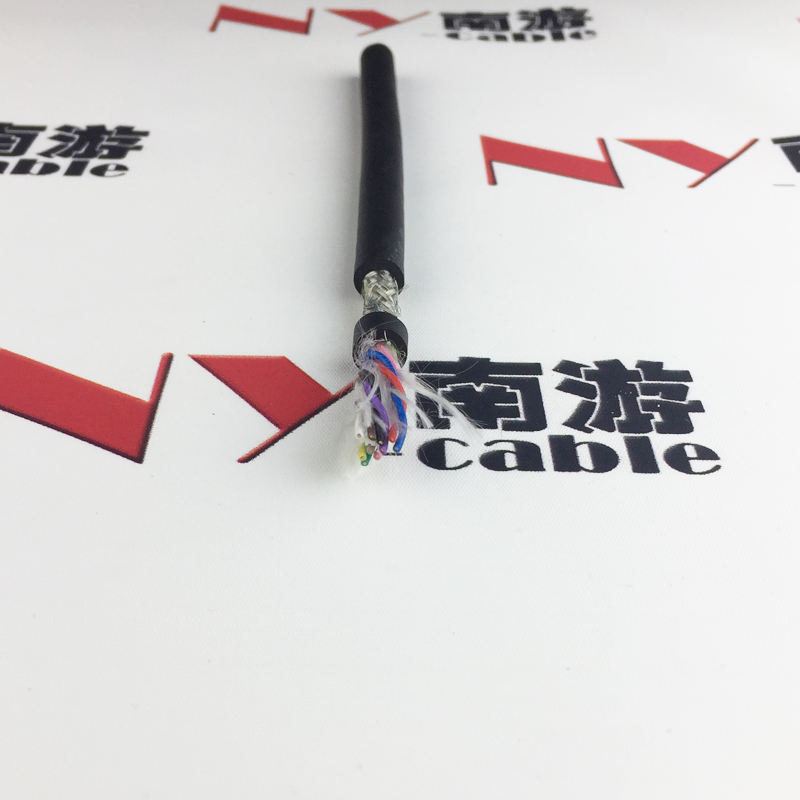

高柔性拖链电缆2-3-4-5-6-7-8-9-10芯1平方毫米

上架时间:2019-03-28
浏览次数:165
产品类型:
产品分类:
产品详情
柔性拖链电缆,具有高柔性,耐磨,耐弯曲,抗拉,移动等性能。南游电缆品牌拖链电缆型号DRAG系列,根据拖链电缆相对应的移动速度分有300万,600万,800万等弯曲次数的电缆。

2,3,4,5,6,7,8,9,10芯非屏蔽拖链电缆相关参数
规格 导体根数 单根导体直径mm 重量kg/km 外径下限mm 外径上限mm
1.0*2C     121       0.1       67.4       6.8      7.3
1.0*3C     121       0.1       87.6       7.2      7.7
1.0*4C     121       0.1      110.2       8.0      8.5
1.0*5C     121      0.1      133.8       8.8      9.3
1.0*6C     121      0.1      158.0       9.6     10.1
1.0*7C     121      0.1      182.7       10.4     11.1
1.0*8C     121      0.1      210.6       11.5     12.2
1.0*9C     121      0.1      227.7       11.5     12.2
1.0*10C     121      0.1      253.4       12.4     13.1
上表中,规格1.0*2C  为2芯1.0平方毫米的拖链电缆。外径可供参考,如有外径要求应联系相关销售人员,进行计算,是否能达到要求。

产品设计应用
适用于动力拖链货移动机械部件
设备安装工程
尤其适用于机床和传输线的潮湿区域
装配线,生产线,拖链设备,数控机床等机器中

产品设计结构

导体:多股细绞成束超细裸铜丝,符合第6类导体
绝缘:弹性体绝缘线芯
供电芯线:黑色线芯表面白色数字编码,符合VDE 0293,有黄/绿保护线
控制芯线:控制线对彩色线芯区分符合DIN 47100标准
屏蔽:1.由铝箔绕包及镀锡铜丝编织屏蔽;2.镀锡铜丝编织分屏蔽+总屏蔽;3:镀锡铜丝总屏蔽。
绕包:无纺织物材料绕包
护套:弹性体丁腈材料或聚氨酯(PUR)护套材料

产品设计特性

耐弯曲设计>3/5/8百万次循环弯曲的拖链设计弯曲
高柔性耐磨,耐切割
耐油,耐热阻燃特性
低温保持柔性
细,重量和体积都已优化,整体屏蔽能消除/降低临近电缆对其产生的干扰
我司DRAG拖链电缆电缆在适用的适用温度范围内,可用于户外移动场合
