非屏蔽拖链电缆DARG300系列耐磨弯曲

上架时间:2019-02-25
浏览次数:74
产品类型:
产品分类:
产品详情
拖链电缆--南游DRAG系列电缆

拖链电缆特点

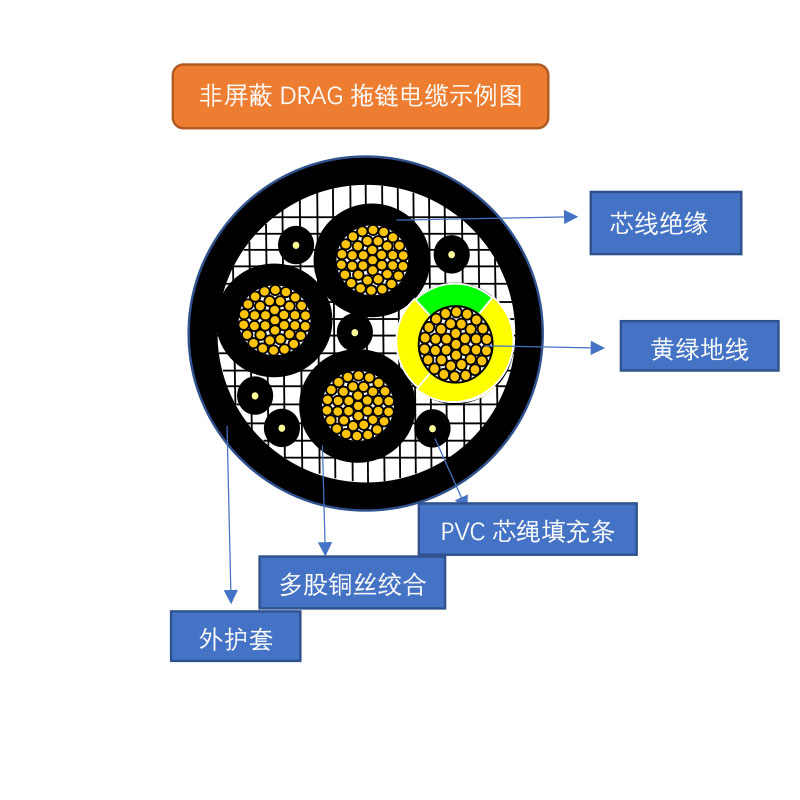

  1. 柔韧性--优秀的多股铜绞合导体,有效的保持电缆柔软,柔韧性。
  2. 耐磨性,耐老化—电缆采用改性的PVC/PUR材料,使电缆能拥有更好的耐磨特性。
  3. 耐弯曲性—多年的电缆研发,采用优秀的结构设计,使电缆具有更高效的弯曲性。
  4. 其他特性:低粘性表面 , 防浅水,防油,抗紫外线,耐候性能优,低温保持柔软,高柔性耐弯折,耐磨性能承受一定的机械外力。
  5. 移动特性: 敷设行程:50m,加速度30m/S²,移动速度5m/S
  6. 弯曲寿命:30次/分钟,>600万次循环弯曲的高柔性拖链电缆全挤压式外护套设计寿命

技术参数

额定电压:        <0.5mm²:300/300V;
                  ≥0.5mm²:300/500V
测试电压:        3000V
移动安装弯曲半径: 5~7.5×D
移动安装使用温度: -20℃~+80℃
阻燃性:          符合IEC60332-1-2+EN60332-1-2
符合认证:

拖缆的安装和注意事项
从上个世纪80年代开始,工业自动化使能源供应系统过载,导致电缆失效。在一些严重的情况下,电缆“旋转”和断裂导致整个生产线停止生产,造成巨大的经济损失。

拖缆的一般要求:
1.电缆的敷设不能扭转,也就是说,不是从电缆卷筒或电缆板的一端解锁电缆,而是首先转筒或电缆盘展开电缆,必要时,电缆可以展开或悬挂。用于该场合的电缆只能直接从电缆线圈获得。
2.要注意电缆的弯曲半径小。
3.电缆必须松散地布置并布置在牵引链中,以尽可能分开地布置,分离或穿透到支架中的单独的空隙中。链中的电缆之间的间隙应至少为电缆直径的10%。
4.拖链中的电缆不能接触或被困在一起。
5.电缆的两个点必须固定,或者至少必须固定在牵引链的末端。一般电缆的运动点与牵引链末端之间的距离应为电缆直径的20-30倍。
6.确保电缆在弯曲半径内完全移动,也就是说,不能移动力。这样,电缆可以彼此相对移动或引导设备。运行一段时间后,检查电缆的位置。检查必须在推拉运动之后进行。
7.如果拖链断开,电缆也将需要更换,因为过度拉伸造成的损坏是不可避免的。

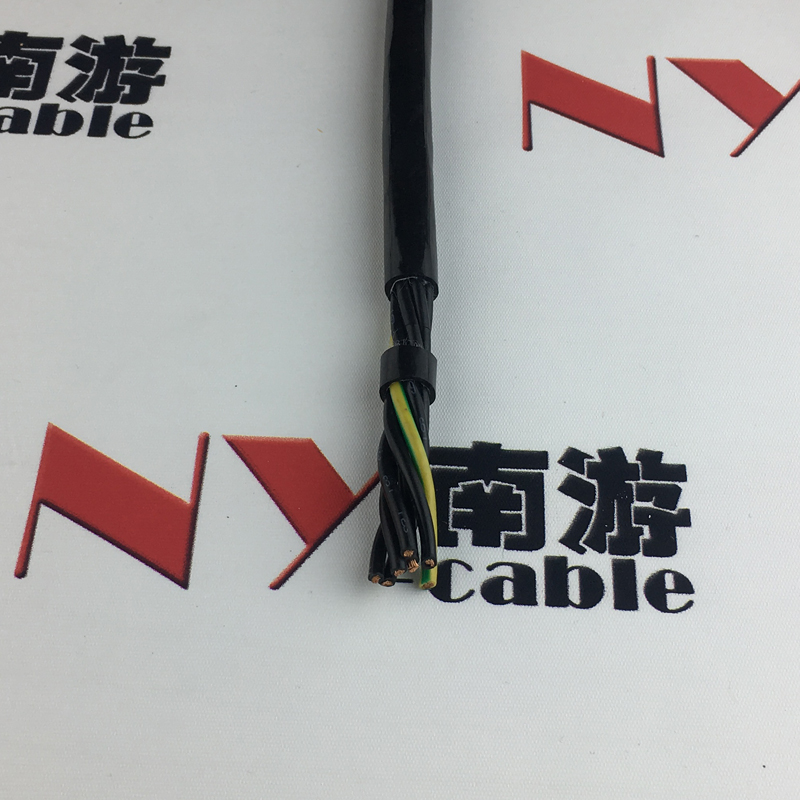

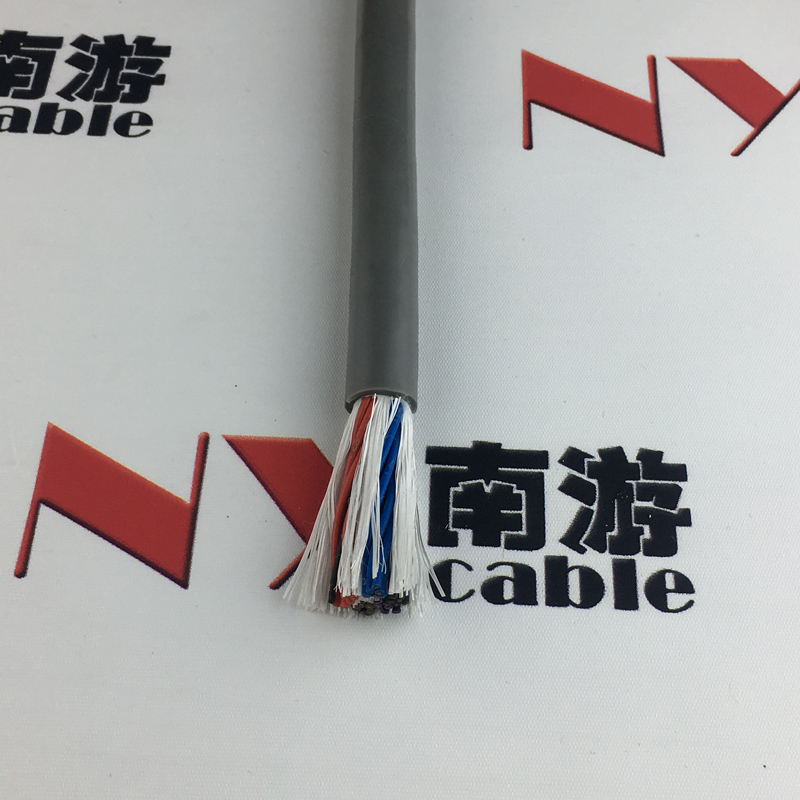

                                                                                                                                                                    拖链电缆实拍图
