往复耐弯曲运动高柔性电缆-8芯拖链电缆分类:
根据电缆结构分类:
不带屏蔽拖链电缆(TRVV):适用于连续往复运动下的安装,特别是工业作用环境下的频繁弯曲场合,如拖链、便捷式机器部件、机械自动化、操控系统、物流系统等场合。
屏蔽拖链电缆 (TRVVP):适用于连续往复运动下的安装,特别是工业作用环境下的频繁弯曲场合,如拖链、便捷式机器部件、机械自动化、操控系统、物流系统等场合。同时,电缆的使用场所为各种需要屏蔽的场所。
双绞屏蔽拖链电缆 (TRVVSP):适用于连续往复运动下的安装,特别是工业作用环境下的频繁弯曲场合,如拖链、便捷式机器部件、机械自动化、操控系统、物流系统等场合。电缆使用在室内外各种需要屏蔽的场所,特别需要无差异和变化的稳定的信息传导与监控。
根据电缆耐弯折次数分类:
高柔性拖链电缆:采用特制弹性体丁晴芯线绝缘与外护套材质,电缆高柔性、抗拉、耐磨、耐油雾、水雾、耐弯折次数约600万次循环弯曲。
聚氨酯拖链电缆:外护套材质进口聚氨酯PUR材质,电缆超软耐磨、抗拉、防油浸渍、防海水浸泡、耐各类化学物质腐蚀,环境适应能力较强,主要适用于耐高(低)温恶劣环境使用,耐弯折次数约800-1000万次循环弯曲。




往复耐弯曲运动高柔性电缆-8芯拖链电缆技术参数:
弹性体丁晴拖链电缆温度范围 -20℃~70℃
聚氨酯拖链电缆温度范围 -45℃~90℃
***小弯曲半径 7.5*电缆外径
测试电压 2000V
额定电压 <0.5mm2:300/300V; ≥0.5mm2300/500V 拖链电缆的相关参数:
导体:采用多股细绞超细裸铜丝
绝缘:特种线芯PVC绝缘
芯线颜色:常规情况下黑色芯线白色数字编码,带有黄/绿双色接地芯线标识(5芯以下的大平方电缆芯线可以分色,常用规格电缆500米以上分色)。
成缆:防扭结构分层,或分组式间隙填充、芯线成缆节距极小
屏蔽:镀锡铜丝编织屏蔽,屏蔽密度80%以上
外护套:特制PVC外护套或进口聚氨酯混合材料

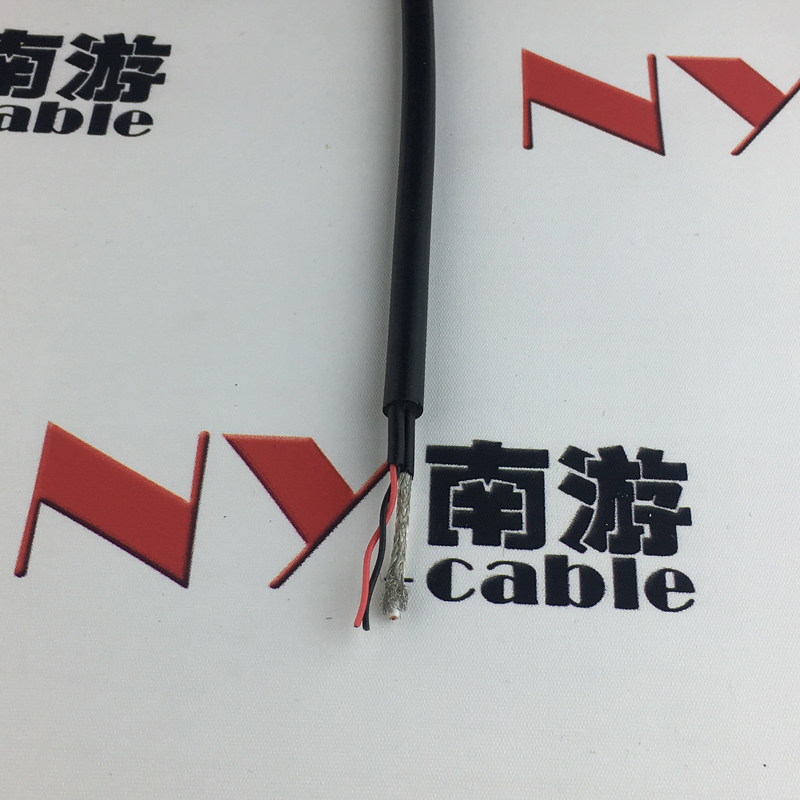

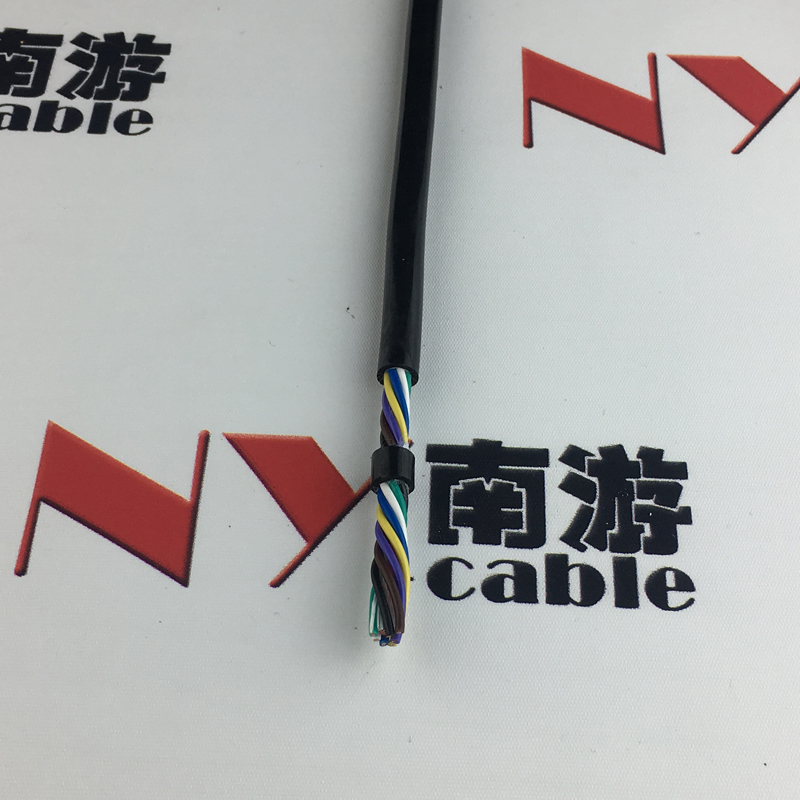

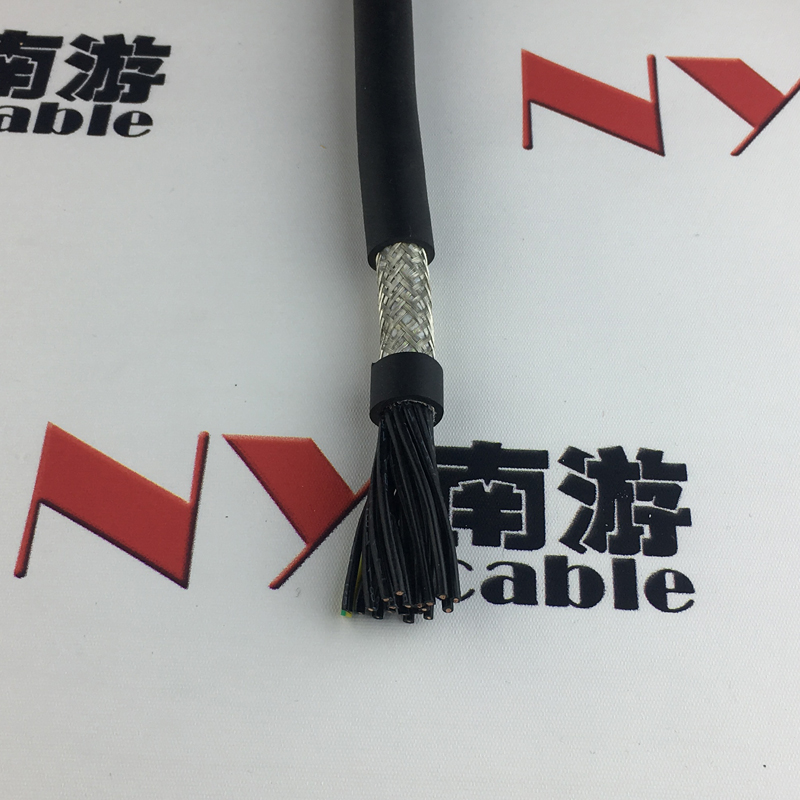

往复耐弯曲运动高柔性电缆-8芯拖链电缆规格及图片
0.1*8C | 13 | 0.1 | 57.4 | 6.3 | 6.8 |
0.14*8C | 18 | 0.1 | 63.0 | 6.5 | 7.0 |
0.2*8C | 25 | 0.1 | 71.0 | 6.8 | 7.3 |
0.3*8C | 36 | 0.1 | 94.6 | 7.9 | 8.6 |
0.4*8C | 50 | 0.1 | 104.4 | 8.1 | 8.8 |
0.5*8C | 60 | 0.1 | 133.2 | 9.4 | 10.1 |
0.75*8C | 90 | 0.1 | 160.4 | 10.0 | 10.7 |
1.0*8C | 121 | 0.1 | 210.6 | 11.5 | 12.2 |
1.5*8C | 182 | 0.1 | 300.3 | 14.1 | 14.8 |
2.0*8C | 245 | 0.1 | 408.3 | 16.5 | 17.9 |
2.5*8C | 154 | 0.14 | 486.3 | 18.0 | 19.4 |
4.0*8C | 252 | 0.14 | 665.6 | 20.2 | 21.8 |
6.0*8C | 370 | 0.14 | 935.3 | 23.8 | 25.4 |
10.0*8C | 336 | 0.19 | 1449.0 | 29.2 | 31.3 |
