5芯移动设备用耐弯曲拖链电缆

上架时间:2018-12-27
浏览次数:87
产品类型:
产品分类:
产品详情
5芯移动设备用耐弯曲拖链电缆-根据电缆结构分类:

不带屏蔽拖链电缆(TRVV):适用于连续往复运动下的安装,特别是工业作用环境下的频繁弯曲场合,如拖链、便捷式机器部件、机械自动化、操控系统、物流系统等场合。
屏蔽拖链电缆 (TRVVP):适用于连续往复运动下的安装,特别是工业作用环境下的频繁弯曲场合,如拖链、便捷式机器部件、机械自动化、操控系统、物流系统等场合。同时,电缆的使用场所为各种需要屏蔽的场所。
双绞屏蔽拖链电缆 (TRVVSP):适用于连续往复运动下的安装,特别是工业作用环境下的频繁弯曲场合,如拖链、便捷式机器部件、机械自动化、操控系统、物流系统等场合。电缆使用在室内外各种需要屏蔽的场所,特别需要无差异和变化的稳定的信息传导与监控。
根据电缆耐弯折次数分类:
高柔性拖链电缆:采用特制弹性体丁晴芯线绝缘与外护套材质,电缆高柔性、抗拉、耐磨、耐油雾、水雾、耐弯折次数约600万次循环弯曲。
聚氨酯拖链电缆:外护套材质进口聚氨酯PUR材质,电缆超软耐磨、抗拉、防油浸渍、防海水浸泡、耐各类化学物质腐蚀,环境适应能力较强,主要适用于耐高(低)温恶劣环境使用,耐弯折次数约800-1000万次循环弯曲。

【5芯移动设备用耐弯曲拖链电缆】电缆结构

精细裸铜丝绞合导体VDE 0295/IEC 60228 Class 6标准
弹性体材料绝缘;
≥0.5mm2黑底白色编码带有黄/绿接地保护线符合0293标准,
<0.5mm2彩色线芯区分符合47100标准
线芯优化成缆以短节距层绞,柔性防扭结构
精制镀锡丝编织屏蔽用于对抗电磁干扰要求较严格的场合,屏蔽密度>80%(可选)
特殊弹性体材料外护套,黑色RAL9005/灰色RAL7001
移动安装***小弯曲半径:7.5*D(可根据特殊使用环境订制***小弯曲半径)
移动安装使用温度范围:-20℃~+80℃
额定电压U0/U:300/500V
测试电压:3000V
接地保护芯线标识,
G=有黄/绿双色接地线标识;
X=无黄/绿双色接地线标识
具备耐油、防浅水、耐化学性以及抗UV性能

【5芯移动设备用耐弯曲拖链电缆】典型应用


用于动力拖链或移动便携式机器部件
用于测量、控制和调节电路
设备安装工程、自动化工程电气装备中的电力电路
装配线、生产线、汽车制造业、交通设备、数控机床设备、加工设备、工业设备、木工机械等

【5芯移动设备用耐弯曲拖链电缆】产品特性

高柔,更强的耐曲绕性和更快加速度高柔性耐弯曲、耐油阻燃、耐磨抗老化、耐候性能优异……
用于工业环境下干燥或潮湿的室内、在适用的使用温度范围内可用于户外安装、防紫外线
低粘性表面,可避免与其他相邻电缆粘连
产品耐弯曲设计弯曲寿命>5百万次循环弯曲

【5芯移动设备用耐弯曲拖链电缆】技术认证

符合认证:CE, RoHS
经使用证明产品可靠性高
经济型解决方案
拖链电缆的相关参数:
导体:采用多股细绞超细裸铜丝
绝缘:特种线芯PVC绝缘
芯线颜色:常规情况下黑色芯线白色数字编码,带有黄/绿双色接地芯线标识(5芯以下的大平方电缆芯线可以分色,常用规格电缆500米以上分色)。
成缆:防扭结构分层,或分组式间隙填充、芯线成缆节距极小
屏蔽:镀锡铜丝编织屏蔽,屏蔽密度80%以上
外护套:特制PVC外护套或进口聚氨酯混合材料

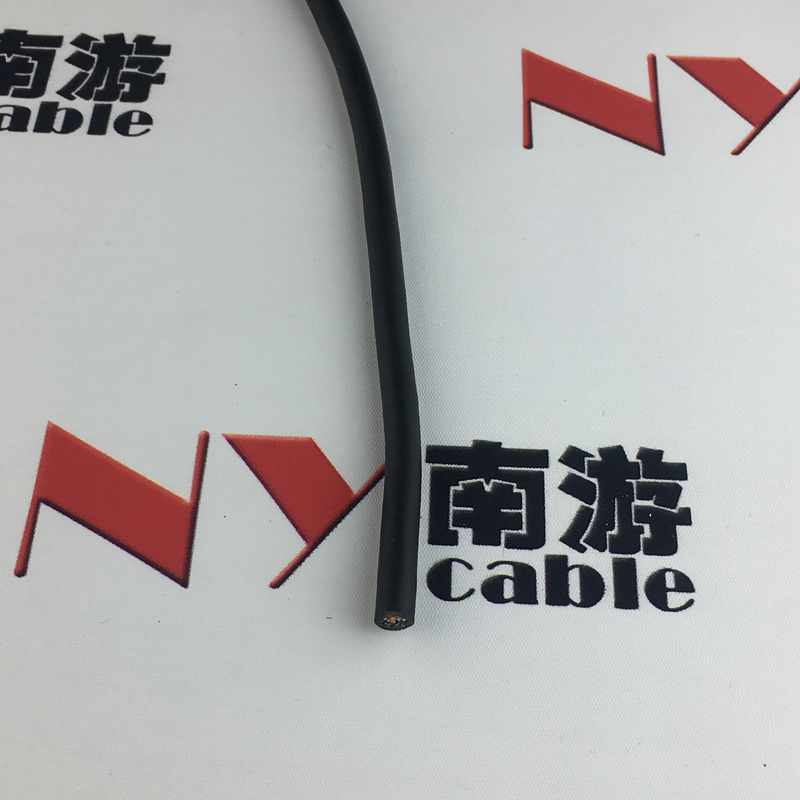

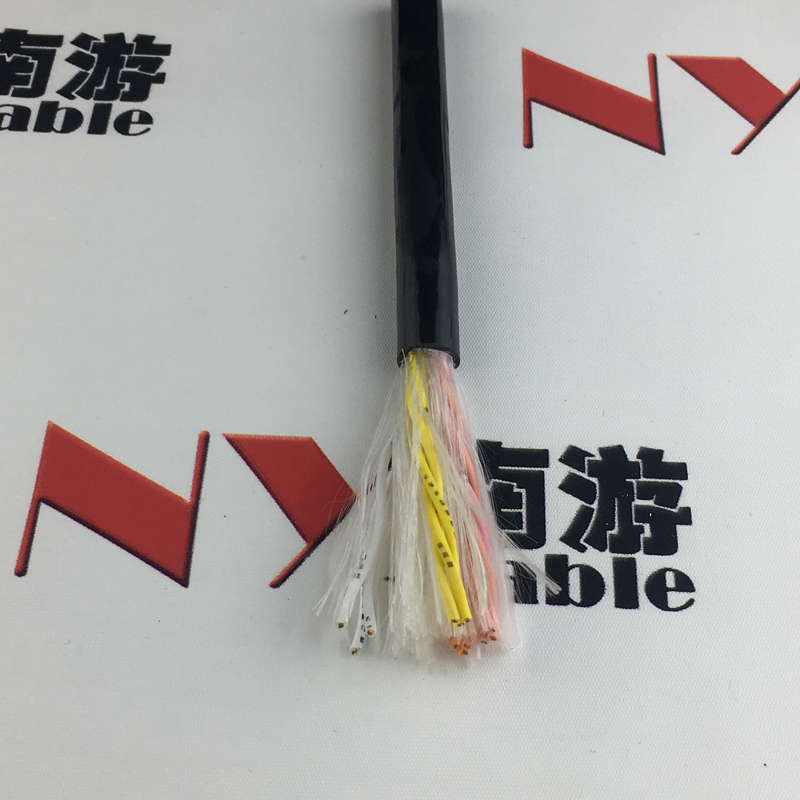

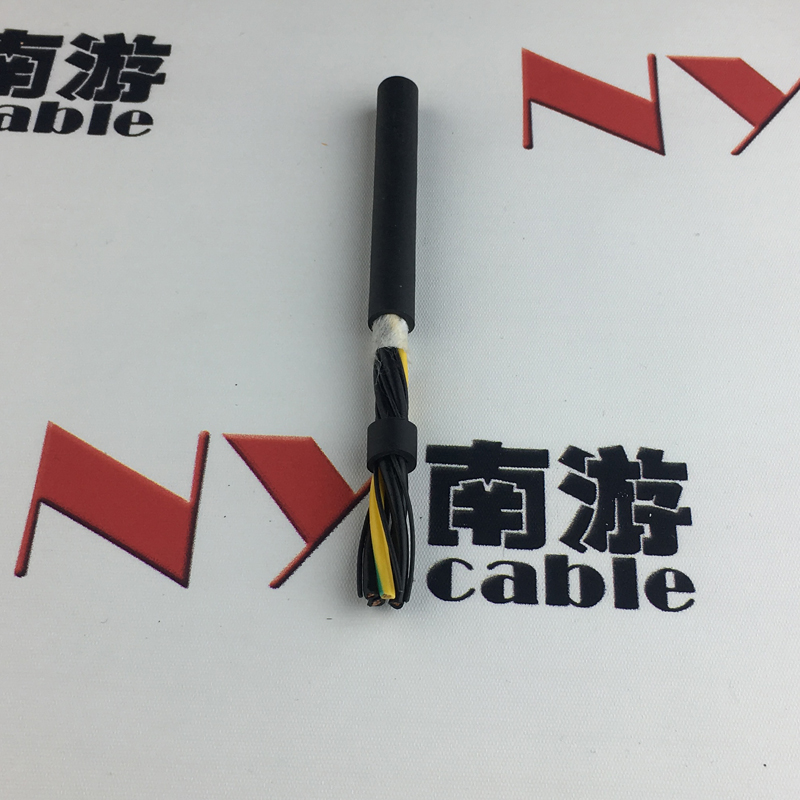

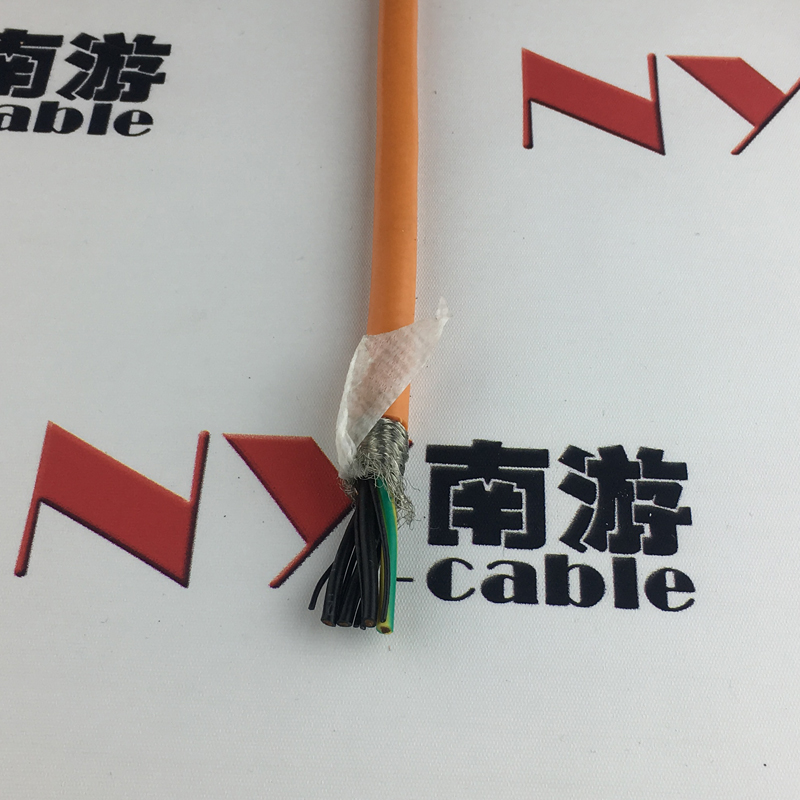

5芯移动设备用耐弯曲拖链电缆规格及图片

0.1*5C 13 0.1 38.3 4.9 5.4
0.14*5C 18 0.1 41.8 5.1 5.6
0.2*5C 25 0.1 46.8 5.3 5.8
0.3*5C 36 0.1 61.6 6.1 6.6
0.4*5C 50 0.1 67.8 6.2 6.7
0.5*5C 60 0.1 85.7 7.2 7.7
0.75*5C 90 0.1 102.7 7.7 8.2
1.0*5C 121 0.1 133.8 8.8 9.3
1.5*5C 182 0.1 189.2 10.6 11.3
2.0*5C 245 0.1 255.6 12.5 13.2
2.5*5C 154 0.14 303.6 13.6 14.3
4.0*5C 252 0.14 414.1 15.1 16.5
6.0*5C 370 0.14 550.1 18.0 19.0
10.0*5C 336 0.19 895.1 21.5 23.1
16.0*5C 537 0.19 1302.2 25.3 27.4
25.0*5C 840 0.19 2024.7 32.2 34.3
