产品名称:6芯柔性电缆-屏蔽拖链电缆

产品型号:TRVV/TRVVP
产品规格:6*0.1,6*0.2,  6*0.3,6*0.4,  6*0.5,  6*0.75 ,6*1.0,  6*1.5,  6*2.0,   6*2.5,    6*4.0,  6*5.0,  6*6.0,  6*10,  6*16,   6*25,  6*35,  6*50,
产品品牌:南游电缆
产品认证:CE,RoHS

6芯柔性电缆-屏蔽拖链电缆产品特性:

◆移动速度3m/S~10m/S
◆弯曲寿命20次/分钟~50次/分钟,>300万次、>500万次、>800万次
◆高柔性耐油、防浅水、抗紫外线、耐候性能优异
◆耐寒、耐磨、能承受较重的机械外力
◆南游拖链电缆比普通柔性电缆更快加速度与更强的耐曲绕性
◆稳定的信号传输特征(抗干扰、抗串扰)

6芯柔性电缆-屏蔽拖链电缆-聚氨酯(屏蔽)拖链电缆产品特性

◆耐寒、防水解和微生物、防油和冷却剂
◆抗辐射、耐臭氧、耐候、耐酸碱盐雾腐蚀、抗溶剂
◆高耐磨性、耐刻痕、南游聚氨酯(屏蔽)拖链电缆抗拉和较重的机械负荷
◆耐弯折、耐曲抗扭,良好的电磁性以及稳定的信号传输特征

6芯柔性电缆-屏蔽拖链电缆参数规格:

导体材料:多股超细精绞无氧裸铜丝,符合CDE0295CLASS 6标准(镀锡铜丝请事先说明)
绝缘材料:特殊混合弹性体丁晴/汽车料/TPE等材料绝缘
颜色代码:<0.5mm颜色表示,黑、棕、蓝、粉红、橙、紫
                   ≥0.5mm芯线黑色线体白色数字编号,3芯以上带有黄/绿双色接地线(黄/绿可选)
双绞颜色:<0.5mm颜色表示,A线:黑、棕、蓝、粉红、橙、紫与B线黑色芯线成对;≥0.5mm芯线黑色线体白色数字编号,相邻数字编号双绞成对
抗拉元件:聚酯纱纤维以及凯夫拉抗拉防弹丝填充条
芯线结构:防扭结构分层;分组式间隙填充;双绞成对结构后分层集束
绕包材料:柔性无纺布带、聚酯带或铝箔麦拉
内护套:改性低粘度强力挤压内护套(可选)
屏蔽结构:镀锡铜丝编织铜网屏蔽,密度80%以上
护套材料:特殊改性弹性体丁晴/special PUR材料
护套颜色:黑色(RAL9005)/灰色(RAL7001)/橙色(RAL2003)
屏蔽拖链电缆 (TRVVP):适用于连续往复运动下的安装,特别是工业作用环境下的频繁弯曲场合,如拖链、便捷式机器部件、机械自动化、操控系统、物流系统等场合。同时,电缆的使用场所为各种需要屏蔽的场所。
双绞屏蔽拖链电缆 (TRVVSP):适用于连续往复运动下的安装,特别是工业作用环境下的频繁弯曲场合,如拖链、便捷式机器部件、机械自动化、操控系统、物流系统等场合。电缆使用在室内外各种需要屏蔽的场所,特别需要无差异和变化的稳定的信息传导与监控。

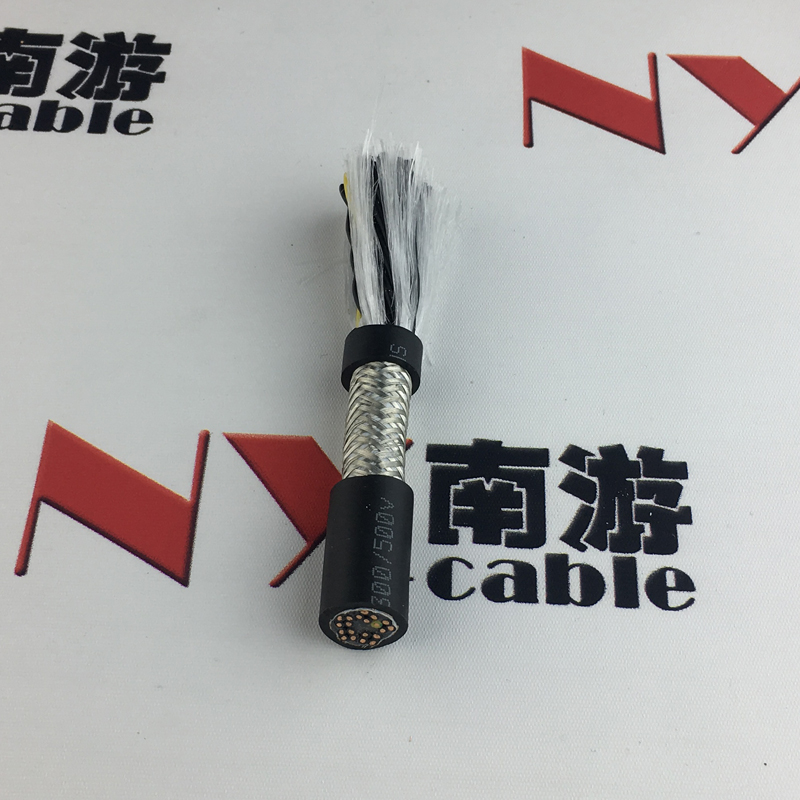

6芯柔性电缆-屏蔽拖链电缆-电缆结构

精细裸铜丝绞合导体VDE 0295/IEC 60228 Class 6标准
弹性体材料绝缘;
           ≥0.5mm2黑底白色编码带有黄/绿接地保护线符合0293标准,
          <0.5mm2彩色线芯区分符合47100标准
线芯优化成缆以短节距层绞,柔性防扭结构
精制镀锡丝编织屏蔽用于对抗电磁干扰要求较严格的场合,屏蔽密度>80%(可选)
特殊弹性体材料外护套,黑色RAL9005/灰色RAL7001
移动安装最小弯曲半径:7.5*D(可根据特殊使用环境订制最小弯曲半径)
移动安装使用温度范围:-20℃~+80℃
额定电压U0/U:300/500V
测试电压:3000V
接地保护芯线标识,
            G=有黄/绿双色接地线标识;
            X=无黄/绿双色接地线标识
具备耐油、防浅水、耐化学性以及抗UV性能

0.1*6C 13 0.1 44.2 5.3 5.8
0.14*6C 18 0.1 48.4 5.5 6.0
0.2*6C 25 0.1 54.4 5.8 6.3
0.3*6C 36 0.1 72.0 6.6 7.1
0.4*6C 50 0.1 79.3 6.8 7.3
0.5*6C 60 0.1 100.6 7.8 8.3
0.75*6C 90 0.1 120.9 8.4 8.9
1.0*6C 121 0.1 158.0 9.6 10.1
1.5*6C 182 0.1 224.2 11.7 12.4
2.0*6C 245 0.1 303.7 13.8 14.5
2.5*6C 154 0.14 361.2 14.8 16.2
4.0*6C 252 0.14 493.8 16.7 18.1
6.0*4C 370 0.14 470.1 16.0 17.4
10.0*6C 336 0.19 1071.3 23.8 25.4
16.0*6C 537 0.19 1560.3 28.0 30.1
25.0*6C 840 0.19 2429.1 35.6 37.7
