高柔性拖链电缆

上架时间:2019-12-09
浏览次数:196
产品类型:
产品分类:
产品详情

高柔性拖链电缆应用在高速往复运动轨迹的拖链或者设备中,电缆具备频繁弯曲移动且运动速度大于2米/s,南游电缆

(上海)有限公司是专业的高柔性拖链电缆定制生产销售为一体的综合企业,为客户提供优秀的电缆产品定制服务

拥有多年拖链电缆生产经验的技术工人及高新技术工程师,可以为客户提供优秀的高柔性拖链电缆定制服务。

拖链电缆


柔性拖链电缆|耐弯曲拖链电缆的相关参数:



导线:    高柔性拖链电缆多股超细经绞无氧裸铜丝,符合VDE0295 CLASS 6标准
绝缘:    特之混合弹性体丁腈/TPE材料
颜色代码:<0.5mm2 颜色标识:黑,棕,蓝,紫,粉红,橙;
≥0.5mm2 黑色数字白色号码编码,3芯以上带有黄/绿接地保护线
线芯结构:防扭结构分层,或分组式间隙填充
护套材料:特之混合弹性体丁腈材料
护套颜色:黑色(RAL9005)
灰色(RAL7001)
橙色(RAL2003)
额定电压:        <0.5mm2:300/300V; ≥0.5mm2:300/500V
测试电压:        3000V
移动安装弯曲半径:5~7.5×D
移动安装使用温度:-20℃~+80℃
阻燃性:                 符合IEC60332-1-2+EN60332-1-2
耐油性耐化学性:  参见JIAROU KABEL高柔性拖链电缆参数附表
接地保护芯线:    G=含黄/绿双色接地保护芯线
X=无黄/绿双色接地保护芯线

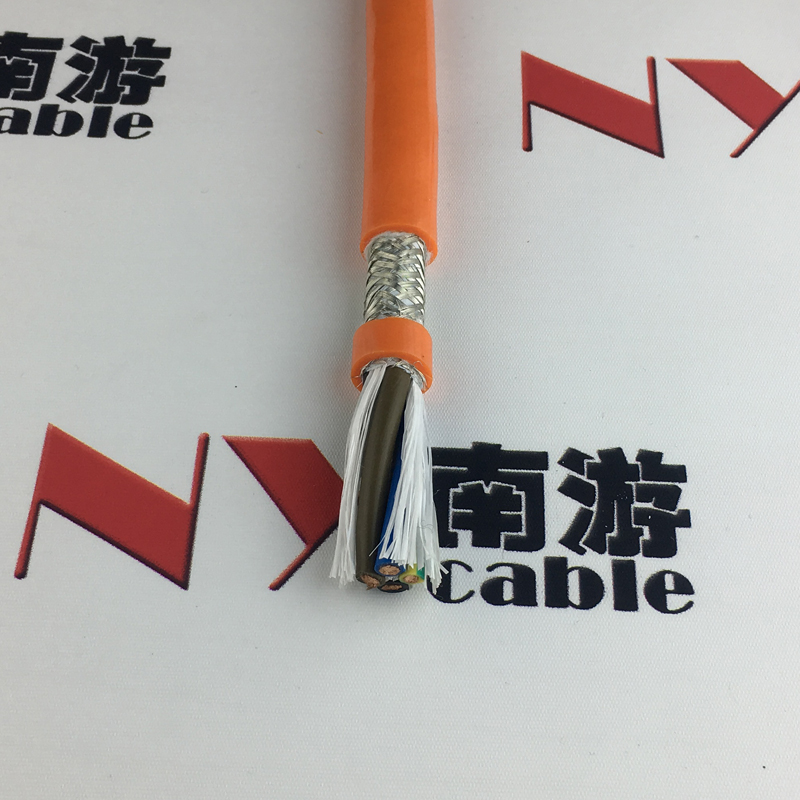

拖链电缆图1


柔性拖链电缆-耐弯曲电缆-生产厂家-特性:


移动特性:敷设行程:50m,加速度20m/S2,移动速度5m/S
曲寿命:30次/分钟,>500万次循环弯曲的高柔性拖链电缆设计寿命
特性: 低粘性表面
防浅水,防油,抗紫外线,耐候性能优异
低温保持柔软
高柔性耐弯折,耐磨性能承受一定的机械外力


南游电缆(上海)有限公司是专业生产拖链电缆的厂家,厂家定制,拖链电缆的单价跟电缆的型号规格、米数、使用条

件等因素相关,具体规格具体核算,欢迎致电南游电缆服务热线 ,我们将竭诚为您服务。


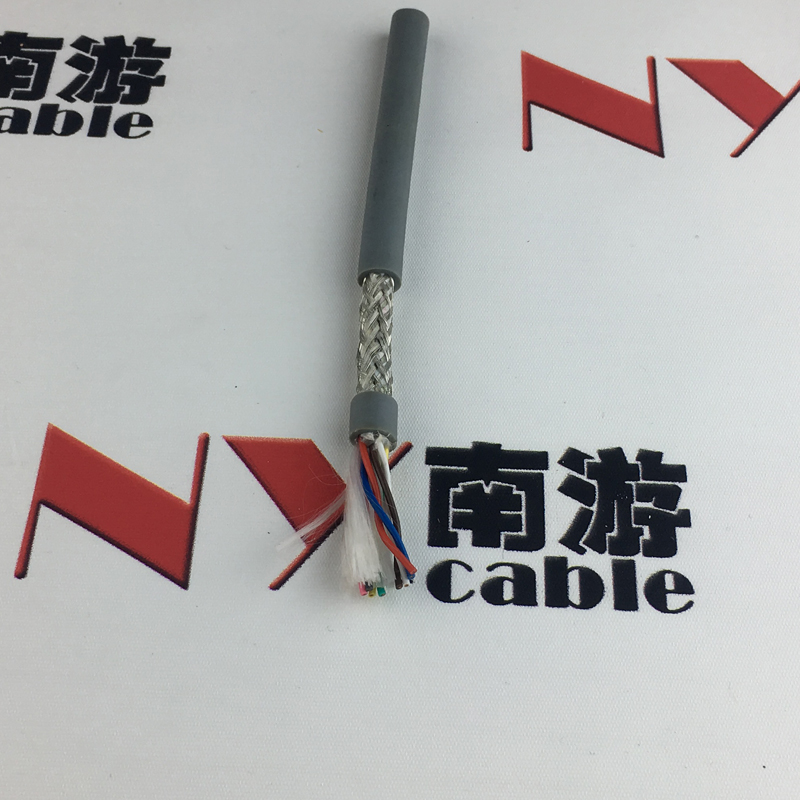

柔性拖链电缆-耐弯曲电缆-生产厂家-产品结构

导线:    高柔性拖链电缆多股超细经绞无氧裸铜丝,符合VDE0295 CLASS 6标准

绝缘:    特之混合弹性体丁腈/TPE材料
颜色代码:<0.5mm2 颜色标识:黑,棕,蓝,紫,粉红,橙;
≥0.5mm2 黑色数字白色号码编码,3芯以上带有黄/绿接地保护线
线芯结构:防扭结构分层,或分组式间隙填充
护套材料:特之混合弹性体丁腈材料
护套颜色:黑色(RAL9005)
灰色(RAL7001)

橙色(RAL2003)

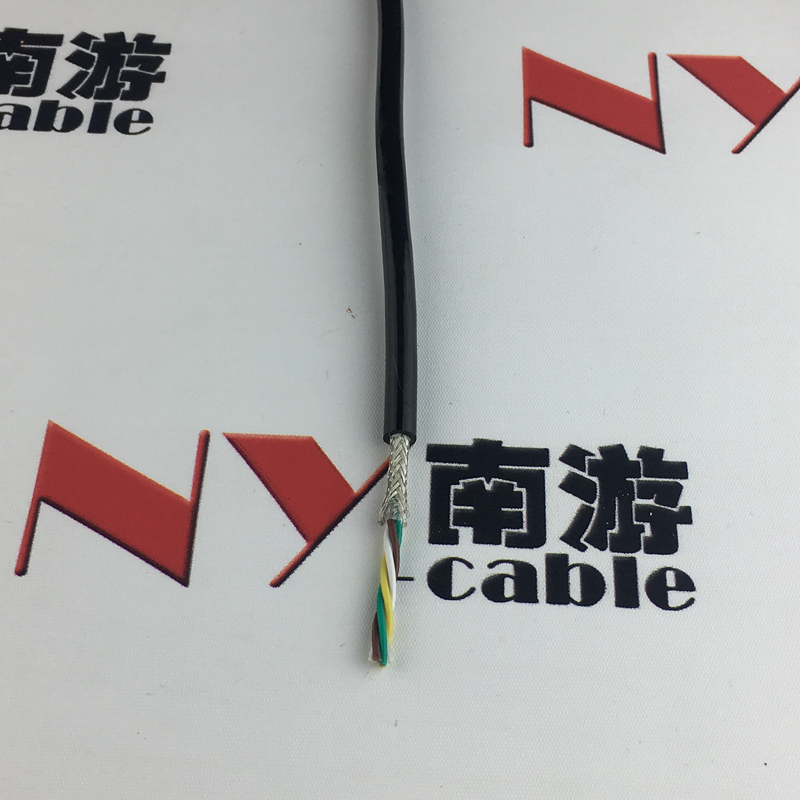

拖链电缆图2

附加知识点:高柔性拖链电缆的制作工艺:



1.铜单丝拉制

电线电缆常用的铜材,在常温下,利用拉丝机通过一道或数道拉伸模具的模孔,使其截面减小、长度增加、强度提高。

拉丝是各电线电缆公司的首道工序,拉丝的主要工艺参数是配模技术。


2.单丝退火

铜、铝单丝在加热到一定的温度下,以再结晶的方式来提高单丝的韧性、降低单丝的强度,以符合电线电缆对导电线芯

的要求。退火工序关键是杜绝铜丝的氧化.


3.导体的绞制

为了提高电线电缆的柔软度,以便于敷设安装,导电线芯采取多根单丝绞合而成。从导电线芯的绞合形式上,可分为规

则绞合和非规则绞合。非规则绞合又分为束绞、同心复绞、特殊绞合等。 为了减少导线的占用面积、缩小电缆的几何尺

寸,在绞合导体的同时采用紧压形式,使普通圆形变异为半圆、扇形、瓦形和紧压的圆形。此种导体主要应用在电力电

缆上。


4.绝缘挤出

塑料电线电缆主要采用挤包实心型绝缘层,塑料绝缘挤出的主要技术要求:

4.1.偏心度:

挤出的绝缘厚度的偏差值是体现挤出工艺水平的重要标志,大多数的产品结构尺寸及其偏差值在标准中均有明确的规定。

4.2.光滑度:

挤出的绝缘层表面要求光滑,不得出现表面粗糙、烧焦、杂质的不良质量问题

4.3.致密度:

挤出绝缘层的横断面要致密结实、不准有肉眼可见的针孔,杜绝有气泡的存在。


5.成缆

对于多芯的电缆为了保证成型度、减小电缆的外形,一般都需要将其绞合为圆形。绞合的机理与导体绞制相仿,由于绞

制节径较大,大多采用无退扭方式。

成缆的技术要求:一是杜绝异型绝缘线芯翻身而导致电缆的扭弯;二是防止绝缘层被划伤。

大部分电缆在成缆的同时伴随另外两个工序的完成:一个是填充,保证成缆后电缆的圆整和稳定;一个是绑扎,保证缆

芯不松散。


6.内护层

为了保护绝缘线芯不被铠装所疙伤,需要对绝缘层进行适当的保护,内护层分:挤包内护层(隔离套)和绕包内护层

(垫层)。绕包垫层代替绑扎带与成缆工序同步进行。


7.屏蔽

为了抵抗周围环境电磁波干扰,编织或绕包覆盖形成一套屏蔽层。


8.外护套

外护套是保护电线电缆的绝缘层防止环境因素侵蚀的结构部分。
外护套的主要作用是提高电线电缆的机械强度、防化学腐蚀、防潮、防水浸人、阻止电缆燃烧等能力。
根据对电缆的不同要求利用挤塑机直接挤包塑料护套。


型号

对数

规格

导体根数

单根导体直径φ

密度公斤/KM

标称外径/下限mm

外径上限

DRAG600S,P

1

0.2*2C

27

0.1

25

4.3

4.7

DRAG600S,P

2

0.2*2C

27

0.1

48

6.8

7.2

DRAG600S,P

3

0.2*2C

27

0.1

60

7.2

7.6

DRAG600S,P

4

0.2*2C

27

0.1

73

7.8

8.2

DRAG600S,P

5

0.2*2C

27

0.1

87

8.5

8.9

DRAG600S,P

6

0.2*2C

27

0.1

102

9.3

9.7

DRAG600S,P

7

0.2*2C

27

0.1

117

10.1

10.7

DRAG600S,P

8

0.2*2C

27

0.1

141

11.3

11.9

DRAG600S,P

9

0.2*2C

27

0.1

151

11.8

12.4

DRAG600S,P

10

0.2*2C

27

0.1

163

12.2

12.8

DRAG600S,P

11

0.2*2C

27

0.1

172

12.2

12.8

DRAG600S,P

12

0.2*2C

27

0.1

187

12.8

13.4

DRAG600S,P

13

0.2*2C

27

0.1

196

12.8

13.4

DRAG600S,P

14

0.2*2C

27

0.1

212

13.5

14.1

DRAG600S,P

15

0.2*2C

27

0.1

220

13.5

14.1

DRAG600S,P

16

0.2*2C

27

0.1

237

14.3

14.9
