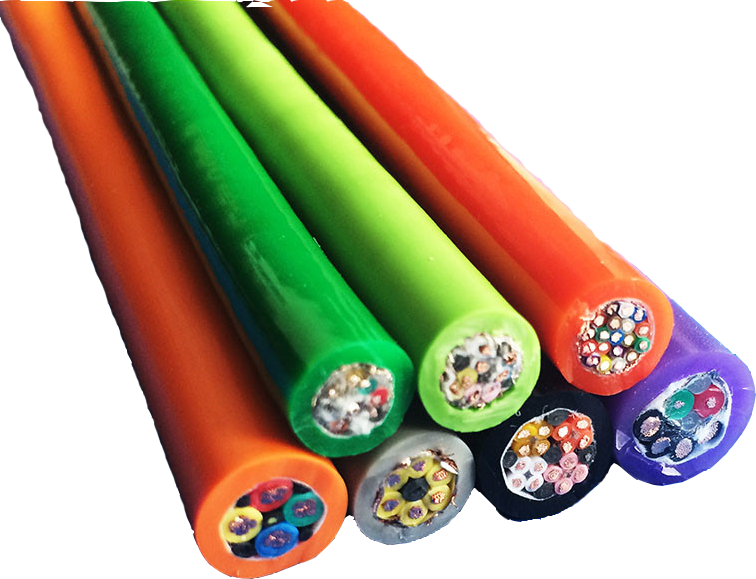

高柔性拖链电缆-弹性体护套耐弯曲电缆

上架时间:2021-03-10
浏览次数:316
产品类型:定制产品
产品分类:拖链电缆
产品详情


产品结构


●产品型号:    DRAG300


●产品规格:   (2-38)芯,(0.14-1.5)mm2;(2-25)芯,(2.0-16)mm2


●导体    :    高抗弯强度的精细裸铜多股绞合(符合IEC60228 cl.6 VDE0295 cl.6标准)


●绝缘    :    高机械性能PVC混合物(符合VDE0207标准)


●线芯绞合方式:线芯数量<12芯,芯线以短节距分层绞合在一起


                       线芯数量≥12芯,芯线采用两次复绞,特别是抗扭力结构,芯线中间加加强芯


●线芯识别 :   截面积<0.5mm2 芯线以颜色区分(红、黄、绿、蓝、黑、灰、白、紫、粉红、棕、橙)等


                      截面积≥0.5mm2,一根黄绿线芯,其余都为黑色带白色数字


●屏蔽     :   高抗弯强度的镀锡编织屏蔽,线覆盖率为85%


●外护套   :   低粘性PVC基混合物,适用于拖链(符合VDE0282标准)


●护套颜色 :    黑色(与RAL9005相似)(其它颜色根据客户要求)

                       灰色(与RAL7001相似)

                       橙色(与RAL2003相似)



技术特性


●额定电压:     <0.5mm2  300/300V;  ≥0.5mm2  300/500V


●测试电压:     <0.5mm2    1500V/5min;≥0.5mm22000V/5min


●使用温度范围:  -30℃至+90℃


 (移动安装)    当行程<10米时,弯曲半径为:6.8×D


                               当行程≥10米时,弯曲半径为:7.5×D


●使用温度范围:  -40℃至+90℃


 (固定敷设)    弯曲半径为:5×D


●最大速度:     10米/秒;5米/秒 (架空/滑行)


●最大速度:       80米/秒


●短路时可达最高温度:+250℃


●弯曲寿命:       40次/分钟,>400万次


●阻燃特性:       符合IEC332-1 标准


●材料性能:防浅水、耐油、抗辐射、耐寒、耐磨、能承受较重的机械外力


●比中度拖链电缆更快加速度与更强的耐曲挠性



应用场合


●用于高负载


●特别适应于水平架空和行程小于100米的长行程需要屏蔽的场合


●适用于物流设备系统、五金冲压、机械(人)手、建筑机械、码头、消防车、汽车制造、木材石材加工设备、机床加工等
