耐弯折高柔性带屏蔽拖链电缆

上架时间:2018-12-26
浏览次数:77
产品类型:
产品分类:
产品详情
耐弯折高柔性带屏蔽拖链电缆产品介绍

南游电缆主营电缆有:拖链电缆、行车扁电缆、伺服电缆、编码器电缆、铲运机电缆、卷筒卷盘电缆、蓄缆筐吊具电缆、零浮力电缆、柔性电缆、聚氨酯电缆、垃圾吊抓斗电缆。拖链电缆为上海南游电缆的主营电缆之一,其使用范围较为广泛。拖链电缆主要适用于连续往复运动下的安装,,特别是工业作用环境下动力拖链或移动机械部件的频繁弯曲场合.如拖链,便捷式部件。也可用于数控设备、机械自动化系统、机器人手臂、操控系统等部件,作动力传输使用。带屏蔽的拖链电缆,适用于各种连续往复运动需要屏蔽的场合,保证动力传输的同时,也需要保证无变化与稳定的信息传输。

耐弯折高柔性带屏蔽拖链电缆-部分参数分析:

导体:多股超细经绞无氧裸铜丝,电缆导体铜丝的大小决定了电缆的柔软度,一般而言,导体铜丝越细,电缆柔软度越好,但对于拖链中使用的电缆而言,并不是越柔软越好,相反太柔软,容电缆在运作过程中容易产生缠绕的现象,具体多大的铜导体适合使用,南游电缆技术都会为您作出最合理的建议。
绝缘:南游电缆绝缘材质选用混合型弹性体丁腈/TPE材料,,绝缘材料不能彼此粘连,需要保证电缆使用中的耐弯折性。
填充:填充材料的最重要的作用是抗拉并保证电缆的圆整性,同时防止电缆内部芯线在运动时相互摩擦,起到很好保护芯线绞线结构。
绞线结构:防扭结构分层,或分组式间隙填充,主要是根据电缆芯数而定,合理的绞线结构,能很好的保证电缆在运行中,电缆芯线在电缆里不会散乱,进而不会出现电缆鼓包的现象。
屏蔽:多数情况下采用镀锡铜网编织屏蔽,或铝箔绕包,亦或镀锡铜网编织屏蔽加铝箔绕包,具体使用情况根据电缆的具体使用而定,其作用主要是保证电缆信号的稳定传输,不受外界的干扰,同时,也有保证一定的防扭作用。
外护套:混合型丁腈材质或聚氨酯材质,具体根据电缆的使用环境而定。其最主要的作用是起保护和密封的作用。
耐弯折柔性拖链电缆|拖链电缆厂家-/南游电缆,拖链柔性电缆制造专家,优质供应商,厂家直接定制,生产,质量有保证,价格实惠!所有产品均已通过欧盟CE认证和环保RoHS认证。

耐弯折高柔性带屏蔽拖链电缆厂家-产品结构

导线:    高柔性拖链电缆多股超细经绞无氧裸铜丝,符合VDE0295 CLASS 6标准
绝缘:    特之混合弹性体丁腈/TPE材料
颜色代码:<0.5mm2 颜色标识:黑,棕,蓝,紫,粉红,橙;
           ≥0.5mm2 黑色数字白色号码编码,3芯以上带有黄/绿接地保护线
线芯结构:防扭结构分层,或分组式间隙填充
护套材料:特之混合弹性体丁腈材料
护套颜色:黑色(RAL9005)
               灰色(RAL7001)
               橙色(RAL2003)

耐弯折高柔性带屏蔽拖链电缆厂家-技术参数

额定电压:        <0.5mm2:300/300V; ≥0.5mm2:300/500V
测试电压:        3000V
移动安装弯曲半径:5~7.5×D
移动安装使用温度:-20℃~+80℃
阻燃性:          符合IEC60332-1-2+EN60332-1-2
耐油性耐化学性:  参见JIAROU KABEL高柔性拖链电缆参数附表
接地保护芯线:    G=含黄/绿双色接地保护芯线
                                X=无黄/绿双色接地保护芯线

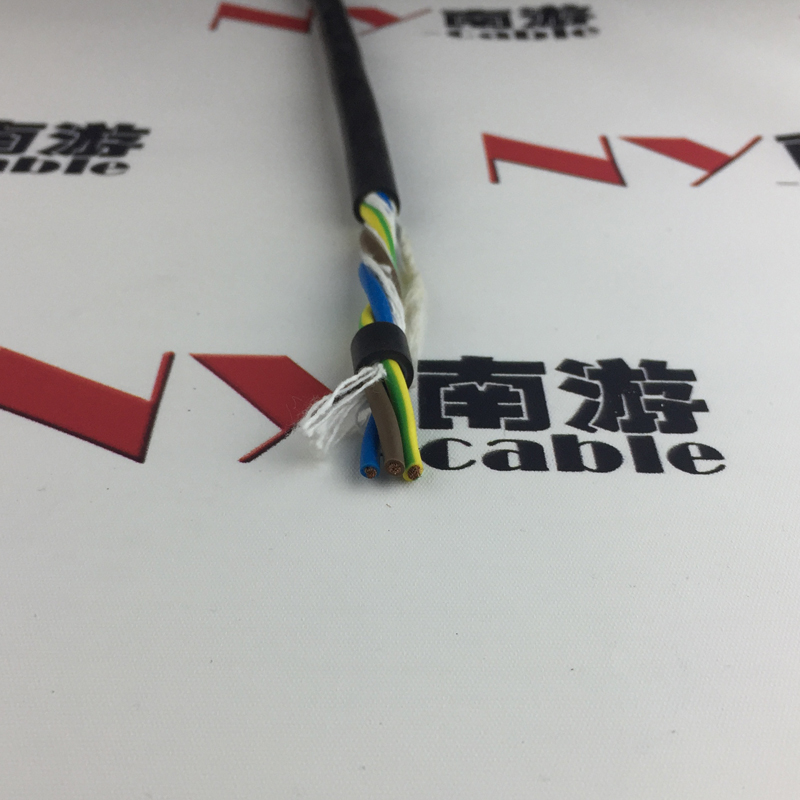

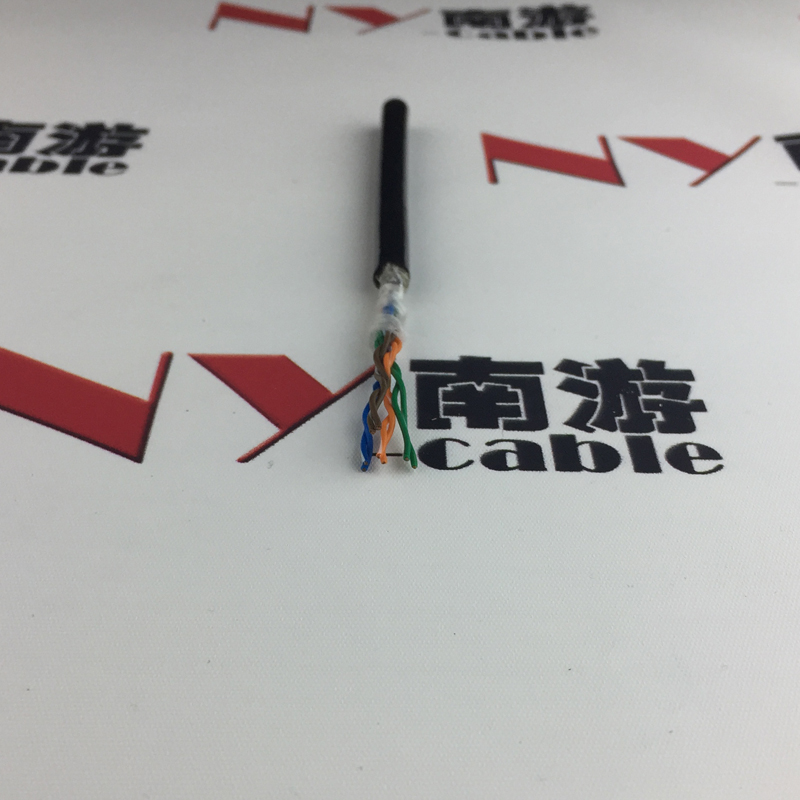

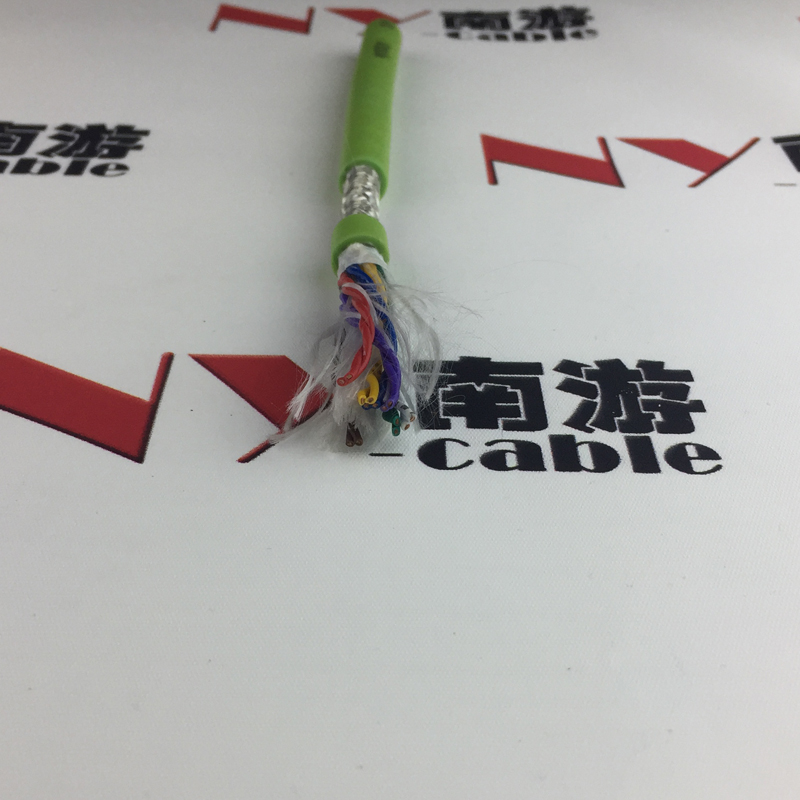

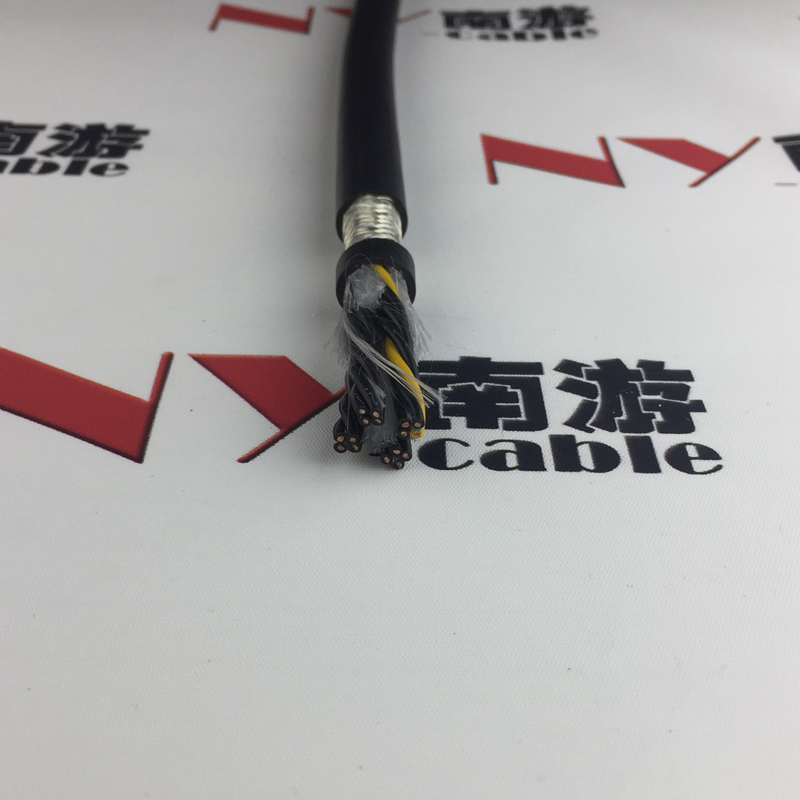

耐弯折高柔性带屏蔽拖链电缆厂家-产品规格及图片

0.14*30C 18 0.1 239.6 12.4 13.2
0.14*31C 18 0.1 252.4 12.8 13.6
0.14*32C 18 0.1 256.4 12.8 13.6
0.14*33C 18 0.1 259.3 12.8 13.6
0.14*34C 18 0.1 272.8 13.3 14.1
0.14*35C 18 0.1 276.8 13.3 14.1
0.14*36C 18 0.1 279.7 13.3 14.1

耐弯折高柔性带屏蔽拖链电缆耐弯折高柔性带屏蔽拖链电缆
耐弯折高柔性带屏蔽拖链电缆耐弯折高柔性带屏蔽拖链电缆
