耐弯曲拖链电缆具有耐磨抗拉防撕裂等特性

上架时间:2018-07-19
浏览次数:98
产品类型:
产品分类:
产品详情
电缆描述:
在单元设备需要来回移动的场合下,为了防止电缆缠结、磨损、拉断、GouGua和凌乱,经常将电缆放在电缆拖链上,保护电缆,并可与拉链来回移动,从而可拖动拖链M。OVES来回穿戴,不易磨损,高柔索,专用电缆被称为拖链,通常也可称为拖缆、罐链索。

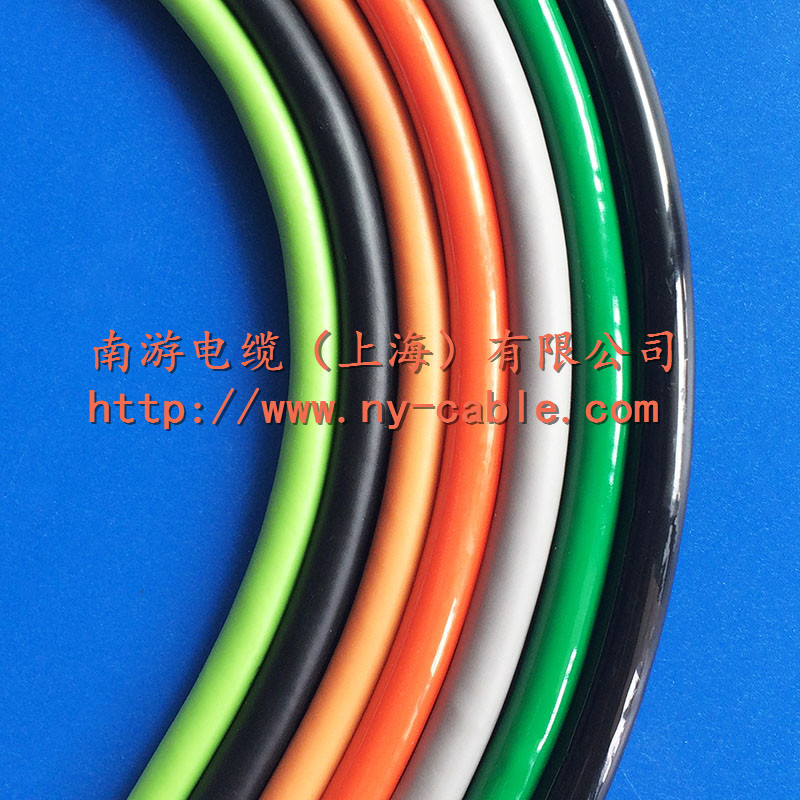

耐弯曲拖链电缆具有耐磨抗拉防撕裂等特性
拖缆主要用于:
工业电子系统、自动生产线、存储设备、机器人、消防系统、起重机、数控机床和冶金工业。
拖缆、拖缆、抗弯电缆制造商定制
电缆结构:
1。拉伸中心
在电缆的中心处按一定的数量和每个导体的跨区域的空间中心线尽可能地有一个真正的填充物(而不是通常由一些填充物或废塑料废丝填充),这种方法可以有效地保护绕组结构,防止卷绕电缆在该区域的中心。
2。导体结构
电缆应选用柔性导体。一般来说,导体越薄,电缆的柔韧性越好。一系列长期试验提供了直径、长度和节点屏蔽结合的单丝,具有一定的抗拉强度。
三。芯线绝缘
电缆中的绝缘材料不应粘在一起,绝缘层也需要支撑一股单丝,因此,只有高压模压PVC或TPE材料才能应用于牵引链的数百万米电缆的应用,以验证其性能。可靠性。
4。绕组
绞车结构必须在一个交点间距附近有一个稳定的拉力中心,然而,由于采用了绝缘材料,绞车结构应根据运动状态设计,从12根芯线开始,这些绞合线应捻成束。
鞘在5以内。
采用铠装式挤压,形成内护套,保证绞车结构不松动。
6。街区
松动编织带会降低EMC的保护能力,屏蔽层由于屏蔽断裂而很快失效,紧密编织屏蔽层还具有抗扭的功能。
7。外护套
由不同的改进材料制成的外护套具有不同的功能,包括抗紫外线、耐低温、耐油和成本优化,但所有这些避孕套都有一个共同点,高耐磨性,不粘任何东西。外护套必须高。柔性,但也有支撑作用,当然,它应该在高压下形成。

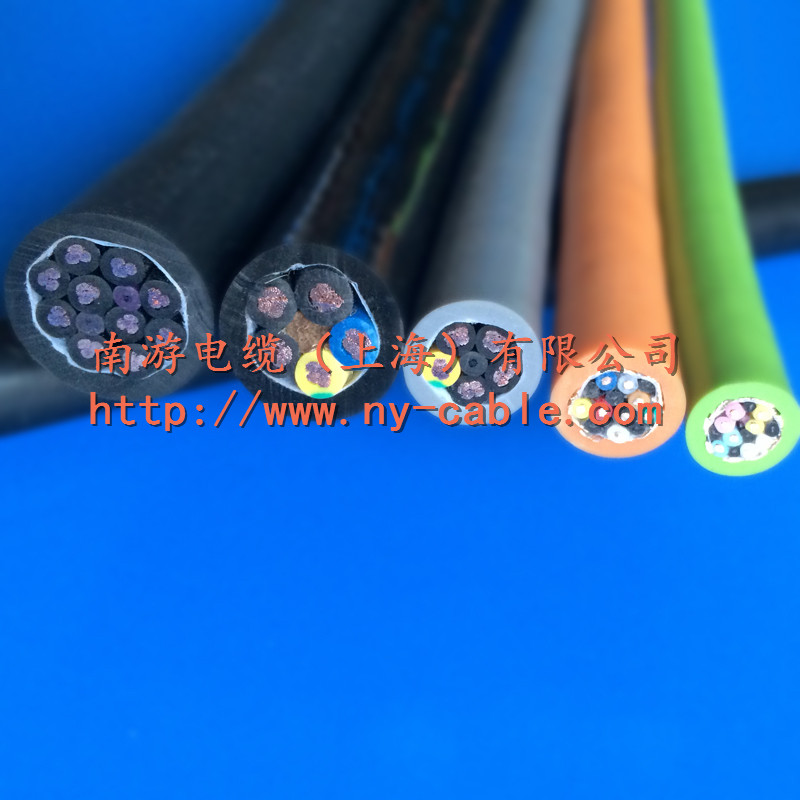

耐弯曲拖链电缆具有耐磨抗拉防撕裂等特性
聚氨酯拖缆与特种PVC混合料的性能比较
下列资料以我们现有的知识和经验为基础,如有必要,有关机关或个人应自行进行综合测试,上述信息不具有法律效力,不与任何第三方的权益有关。
由于国内拖链链的使用有多种不同的场合,有些地方不需要高等级的电缆牵引链,所以在不同水平的要求下,我们推出了各种不同型号的移动式电缆牵引链(AKA:拖缆);结构上,有:
1。分层电缆(优点:制造成本相对较低)
2。分束电缆(优点:低循环次数和弯曲半径,长的使用时间)
材料包括:
聚氯乙烯拖曳电缆(优点:制造成本较低)
PUR链条电缆(优点:耐油、耐磨、耐寒、耐水、耐紫外线、耐酸、耐碱)
如何选择合适的牵引系统柔性电缆?
拖链柔性电缆,相同规格的相同制造材料,但质量差异不同?
结构有什么不同?例如,我们以普通链式电缆和DRAC600系列电缆为例。它是同一电缆3×0.5平方米,它也是绝缘和外部皮肤的PVC混合物的链电缆。
对于普通牵引链,移动周期为200万,对于DRAC600系列,RUD600系列明显小于300万,弯曲半径为五倍,弯曲半径远小于电缆牵引链的普通8倍弯曲半径,因此DRAC600系列(高档电缆拖链,可与进口牵引链电缆相媲美)常用于小弯曲半径、高周期的设备。
那么它们之间的制造有什么不同呢?
在这一点上,我们将要讨论的两个结构过程的分层和梁拼接。
层状电缆、电缆导体大多围绕中心线被紧密地拧成若干层,包覆有铠装挤压式,这种结构在弯曲力时,其内张力、压缩和直径符合cc120周期的要求。
分裂成一条线:把电缆的芯绞成束,把芯绕成一个缠绕成束的拉力材料中心,由于多波束技术,在电缆内部,导体的内外直径改变了多次弯曲电缆,高应变在CEN上。TER线的张力和压力相互平衡,使电缆内部结构具有可靠的稳定性,因此牵引链索在弯曲应力作用下也能保持稳定。
以上是结构上的差异。材料有什么不同吗?
在材料方面,我们主要有特殊的PVC混合物和低粘度的PUR基础混合物,有什么区别?我们用下面的表格向您解释:
拖缆、拖缆、抗弯电缆制造商定制
聚氨酯拖缆与特种PVC混合料的性能比较
[以上仅是典型数据,而不是产品规格]
上述资料以我们现有的知识和经验为基础,如有必要,有关机关或个人应自行进行综合测试,上述信息不具有法律效力,不与任何第三方的权益有关。
拖缆的安装及注意事项
从80世纪开始,工业自动化对能源供应系统的工作往往超时,导致电缆不能正常工作,在一些严重的情况下,电缆“旋转”断裂导致整个生产线的生产,并造成巨大的经济损失。
拖缆通用要求:
1。电缆敷设的拖链不能变形,也就是不能从电缆的一端或电缆的一端解锁电缆,而应该是旋转鼓(1)或电缆到电缆,电缆在必要时或挂起。
2。要注意电缆的弯曲半径小(可在柔性牵引电缆选择表中找到)。
三。拉链中的拉链必须并排松动,尽可能分开布置,由间隔件分隔开或穿入托架分离孔内的空间,拉链链间的间隙应至少为电缆直径的10%。
4。链条中的电缆不能接触或被困在一起。
5。电缆的两个点都必须固定,或者至少固定在链条的移动端上,电缆的运动点与拖链的末端之间的距离应该是电缆直径的20-30倍。
6。请确保电缆在弯曲半径内完全移动,即不能强迫移动,这样电缆可以彼此相对移动或导向装置。在运行一段时间后,检查电缆的位置。此检查必须在推拉动作之后进行。
7。如果拖链断了,电缆也需要更换,因为不能避免过度拉伸造成的损坏。
耐弯曲拖链电缆具有耐磨抗拉防撕裂等特性
